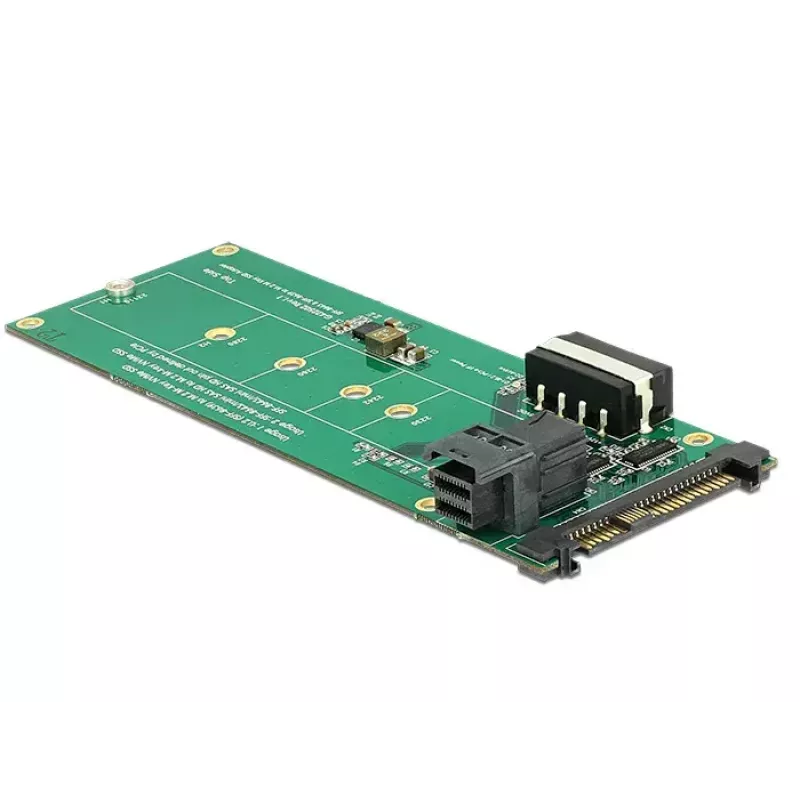

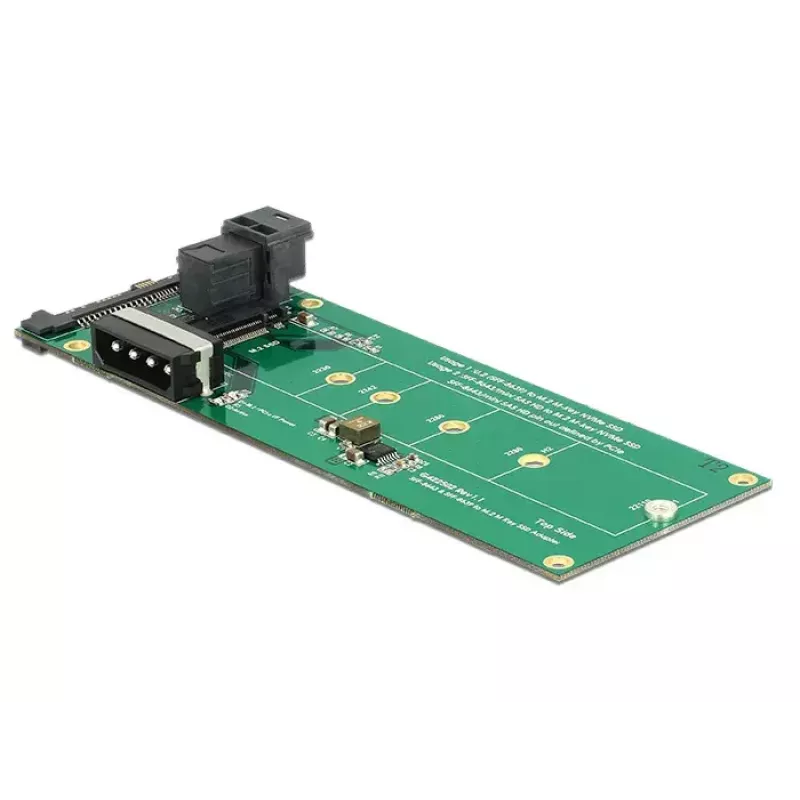

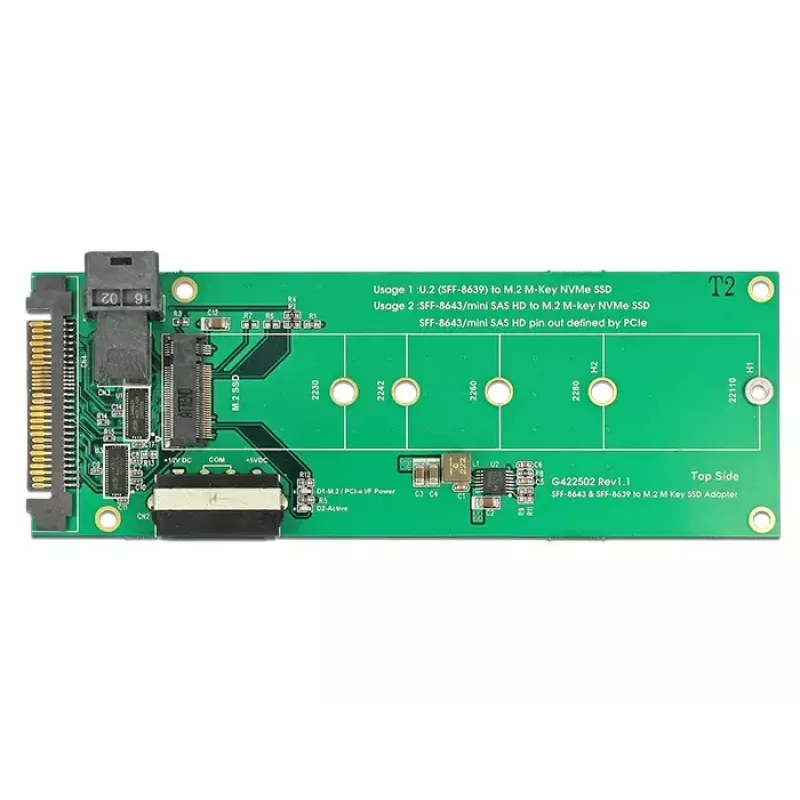

Schnittstellenkarte DeLOCK 62945 Interner M.2 PCIe-Adapter

Der DeLOCK 62945 interne M.2 PCIe-Adapter ermöglicht die Installation einer M.2 SSD in den Größen 22110, 2280, 2260, 2242 und 2230 in ein System über eine U.2-Schnittstelle. Die Karte wird intern eingebaut und stellt einen M.2-Ausgang bereit, während sie die PCIe-Schnittstelle des Hosts nutzt. Ihr kompaktes PCB-Design (52 mm × 145 mm × 16 mm) und die Standard-Box-Verpackung machen sie geeignet, um M.2-Konnektivität zu kompatiblen Systemen hinzuzufügen.

Vorteile

Der Adapter unterstützt mehrere M.2-Modullängen (22110, 2280, 2260, 2242, 2230), verwendet eine PCIe-Host-Schnittstelle für Hochgeschwindigkeits-Datenübertragung und verbindet sich über U.2 SFF-8639- oder U.2 SFF-8643-Anschlüsse für die interne Installation. Das Produkt ist kompakt, intern montiert und wird in einer Box-Verpackung geliefert.

Geeignet für

• Hinzufügen einer M.2 SSD zu einem System mit internen U.2-Anschlüssen (SFF-8639 / SFF-8643)
• Systeme, die eine interne PCIe-zu-M.2-Konvertierung benötigen
• Erweiterung der Speicheroptionen in Servern oder Workstations mit verfügbaren PCIe- und U.2-Schnittstellen

Wichtige Spezifikationen

• Modell: DeLOCK 62945
• Host-Schnittstelle: PCIe
• Ausgangsschnittstelle: M.2
• Unterstützte M.2-Längen: 22110, 2280, 2260, 2242, 2230
• Unterstützte U.2-Schnittstellen: SFF-8639 und SFF-8643
• Abmessungen: 52 mm (B) × 145 mm (T) × 16 mm (H)
• Interne Installation: Ja
• Farbe: Grün
• Verpackung: Box

Verwendung

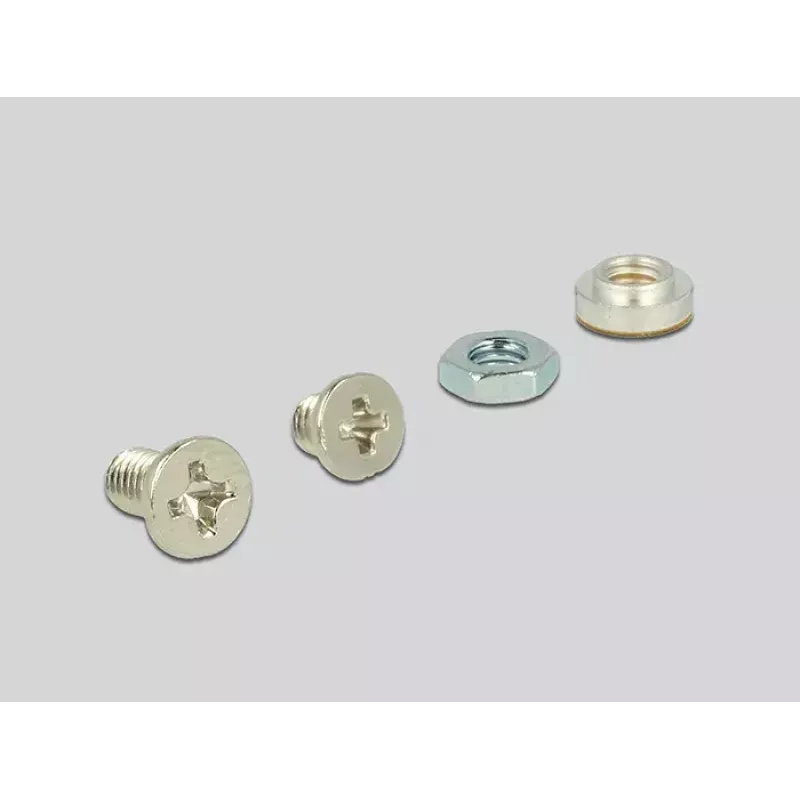

Installieren Sie den Adapter intern im System und verbinden Sie ihn über den PCIe-Steckplatz oder den internen U.2-Anschluss je nach Verfügbarkeit mit dem Host. Setzen Sie die gewählte M.2 SSD (22110, 2280, 2260, 2242 oder 2230) in den M.2-Steckplatz auf dem Adapter ein und befestigen Sie sie entsprechend der Modullänge. Stellen Sie die korrekte Ausrichtung mit der M.2-Kerbe sicher und fixieren Sie das Laufwerk mit dem mitgelieferten Abstandshalter oder der Schraube. Bauen Sie das System wieder zusammen und überprüfen Sie, ob das Laufwerk im Betriebssystem erkannt wird.

Empfehlungen

Schalten Sie das System vor der Installation aus und ziehen Sie den Netzstecker. Verwenden Sie ein antistatisches Armband oder andere ESD-Vorsichtsmaßnahmen beim Umgang mit dem Adapter und der M.2 SSD. Bestätigen Sie die Kompatibilität von Motherboard und Gehäuse mit internen U.2/PCIe-Verbindungen und stellen Sie sicher, dass Treiber oder Firmware für optimale Leistung auf dem neuesten Stand sind.
