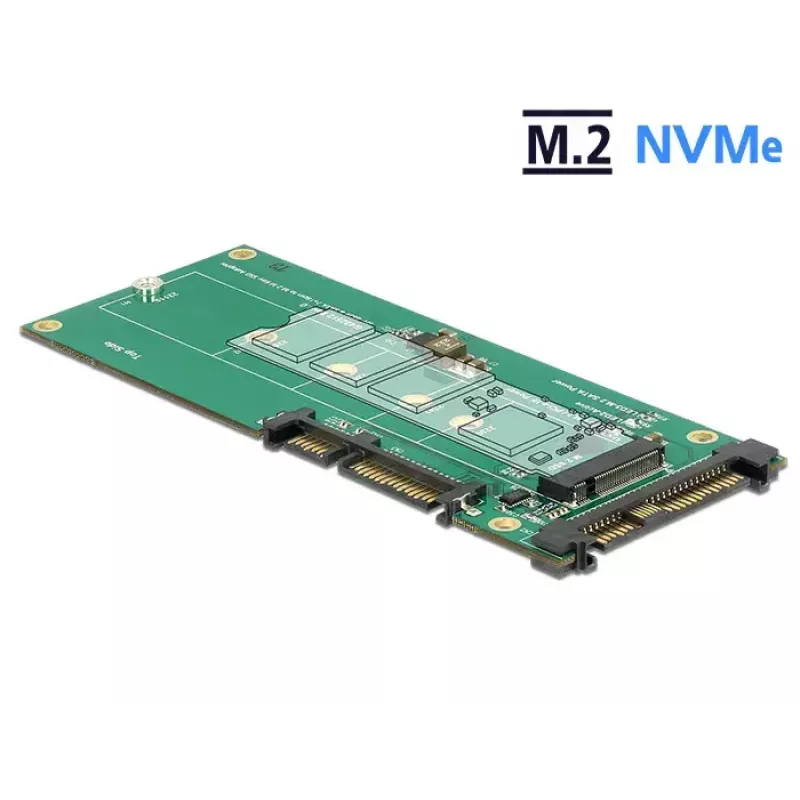

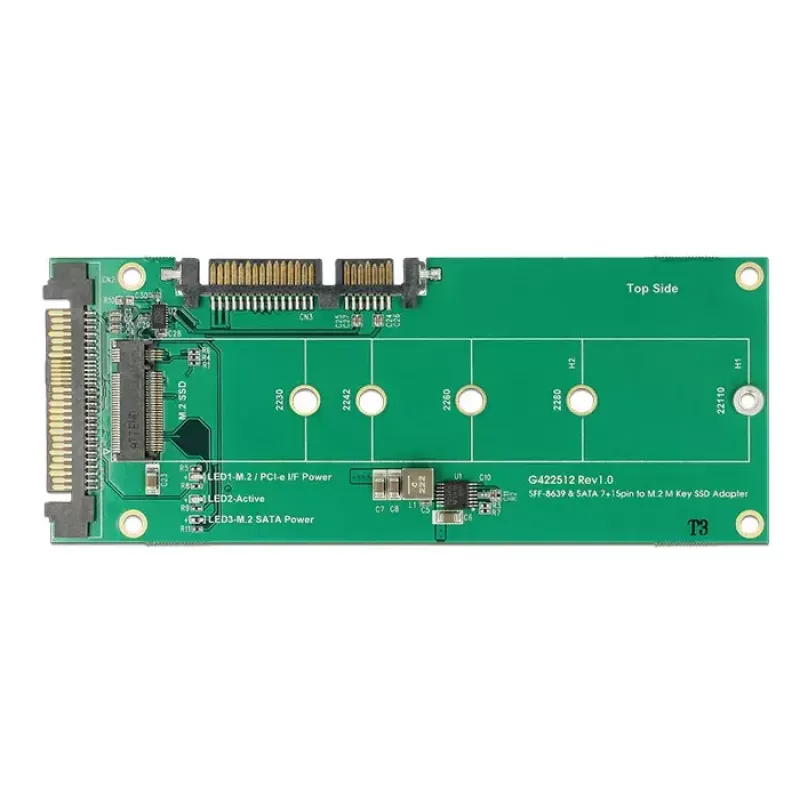

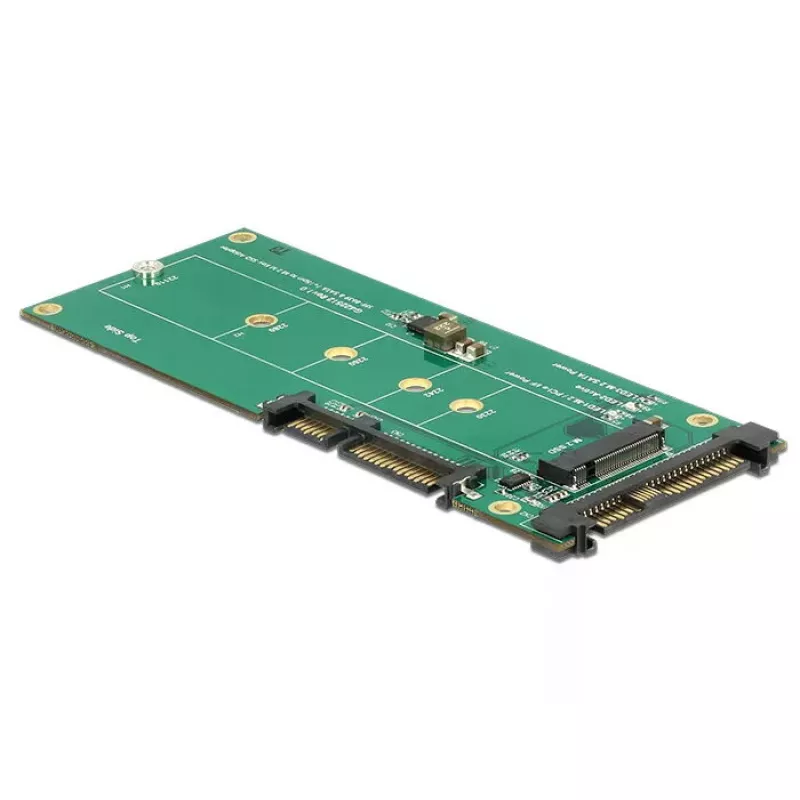

Schnittstellenkarte DeLOCK 62864 Intern M.2

Die interne M.2-Schnittstellenkarte DeLOCK 62864 bietet eine flexible Adapterlösung zur Installation von M.2-SSDs in den Formfaktoren 22110, 2280, 2260, 2242 und 2230. Sie akzeptiert sowohl PCIe- als auch SATA-M.2-Module und verbindet sich mit dem Host-System über eine U.2-Schnittstelle für PCIe-M.2-Laufwerke oder über die SATA-22-Pin-Schnittstelle, wenn sie mit SATA-M.2-SSDs verwendet wird. Die Karte ist kompakt (52 × 130 × 6 mm) und in Schwarz und Grün erhältlich.

Vorteile

Die Karte unterstützt sowohl PCIe- als auch SATA-M.2-Standards und ermöglicht den Einsatz einer breiten Palette von SSDs. Mit einer Host-U.2-Schnittstelle und einer M.2-Ausgangsschnittstelle bietet sie eine unkomplizierte interne Installation und eine maximale Datenübertragungsrate von 6 Gbit/s für den SATA-Betrieb. Ihre geringe Stellfläche und die Standardschnittstellen vereinfachen die Integration in Desktop- oder Serversysteme.

Geeignet für

• Installation von M.2-SSDs in den Größen 22110, 2280, 2260, 2242 und 2230
• Systeme, die eine interne M.2-zu-U.2- oder SATA-Konnektivität benötigen
• Aufrüstung des Speichers in Desktops oder kompatiblen Servern

Wichtige technische Daten

• Modell: DeLOCK 62864
• Host-Schnittstelle: U.2
• Ausgangsschnittstelle: M.2 (unterstützt PCIe- und SATA-M.2-SSDs)
• Unterstützte M.2-Größen: 22110, 2280, 2260, 2242, 2230
• Maximale Datenübertragungsrate: 6 Gbit/s (SATA)
• Interne Installation: ja
• Farben: grün, schwarz
• Abmessungen: 52 × 130 × 6 mm
• Marke: DELOCK
• MPN: 62864
• EAN: 4043619628643

Gebrauchsanweisung

Montieren Sie eine M.2-SSD mit unterstützter Länge in den M.2-Steckplatz des Adapters und befestigen Sie sie gemäß den Befestigungspunkten der SSD und der Karte. Für PCIe-M.2-SSDs verbinden Sie den Adapter über die U.2-Schnittstelle mit dem Host. Für SATA-M.2-SSDs verbinden Sie den Adapter mit einer SATA-22-Pin-Schnittstelle auf dem Motherboard oder der Backplane. Installieren Sie die Karte intern im Systemgehäuse unter Einhaltung der üblichen Antistatik- und Montageverfahren, schalten Sie dann das System ein und stellen Sie sicher, dass das Laufwerk vom Betriebssystem erkannt wird.

Empfehlungen

Verwenden Sie kompatible M.2-Laufwerke der aufgeführten Größen und überprüfen Sie vor der Installation, ob Ihr System U.2- oder SATA-Verbindungstypen unterstützt. Beachten Sie die Antistatik-Vorsichtsmaßnahmen und konsultieren Sie Ihr System- oder Motherboard-Handbuch für die ordnungsgemäße Montage und Verkabelung.
