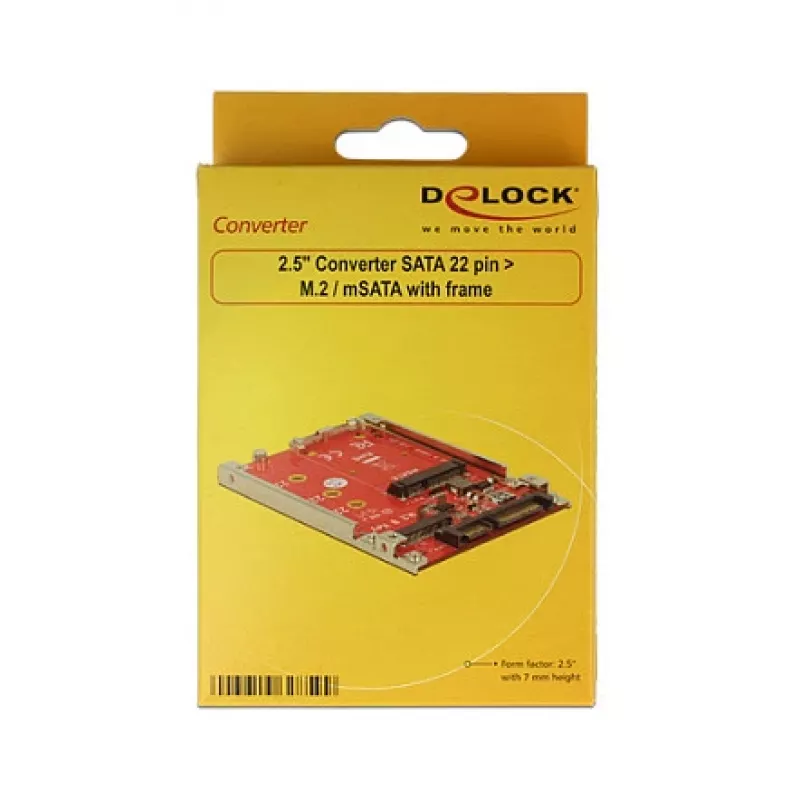

Schnittstellenkarte DeLOCK 62859 Intern M.2 mSATA

Die DeLOCK 62859 Schnittstellenkarte ermöglicht den Einbau einer M.2 SSD (2280, 2260, 2242 oder 2230) oder eines mSATA-Moduls (volle oder halbe Größe) über eine SATA-Host-Schnittstelle in ein System. Die Karte ist eine interne Erweiterung mit kompakten Abmessungen (70 × 100 × 7 mm) und grüner Leiterplattenoberfläche. Wenn sowohl der M.2- als auch der mSATA-Steckplatz gleichzeitig bestückt sind, wird nur die M.2 SSD unterstützt.

Vorteile

Die DeLOCK 62859 bietet flexible Unterstützung für gängige M.2-Größen und mSATA-Module bei Verwendung einer standardmäßigen SATA-Host-Verbindung. Ihr kompaktes, flaches Design passt in viele Desktop- oder eingebettete Systeme und ermöglicht zusätzliche Speicheroptionen ohne einen dedizierten PCIe-Steckplatz. Die klare Kompatibilität mit mehreren Windows-Editionen vereinfacht die Integration in bestehende Konfigurationen.

Geeignet für

• Hinzufügen einer M.2 SSD (2280/2260/2242/2230) zu einem System mit einem freien SATA-Anschluss
• Installation eines mSATA-Moduls in Systemen ohne native mSATA-Buchsen
• Speicheraufrüstung in kompakten oder eingebetteten Systemen mit begrenztem Platz
• Systeme, die einen SATA-basierten internen Speicheradapter benötigen

Wichtige technische Daten

• Host-Schnittstelle: SATA
• Ausgangsschnittstellen: M.2 (2280/2260/2242/2230), mSATA (volle/halbe Größe)
• Interner Formfaktor: Ja
• Abmessungen: 70 mm (B) × 100 mm (T) × 7 mm (H)
• Produktfarbe: Grün
• Marke: DELOCK, MPN: 62859, EAN: 4043619628599

Verwendung

Montieren Sie das gewählte Speichermodul in den passenden Steckplatz der DeLOCK 62859: Installieren Sie eine M.2 SSD in einer der unterstützten M.2-Positionen (2280/2260/2242/2230) oder ein mSATA-Modul im mSATA-Steckplatz. Befestigen Sie das Modul mit der entsprechenden Schraube oder dem Abstandshalter gemäß den Montagepunkten des Geräts. Verbinden Sie die Karte über die erforderlichen SATA-Daten- und Stromanschlüsse mit dem Host-System, je nach Gehäuse oder Motherboard. Wenn beide Steckplätze bestückt sind, erkennt und verwendet das System nur die M.2 SSD.

Empfehlungen

Verwenden Sie einen kompatiblen SATA-Anschluss und stellen Sie sicher, dass das System-BIOS oder -Betriebssystem SATA-verbundene M.2/mSATA-Geräte unterstützt. Überprüfen Sie, welcher Steckplatz aktiv ist, wenn Sie beide Modultypen gleichzeitig installieren möchten, und befolgen Sie die Richtlinien des Systemherstellers zur antistatischen Handhabung und zum Anzugsdrehmoment bei der Installation der Karte.
