Schnittstellenkarte DeLOCK 62559

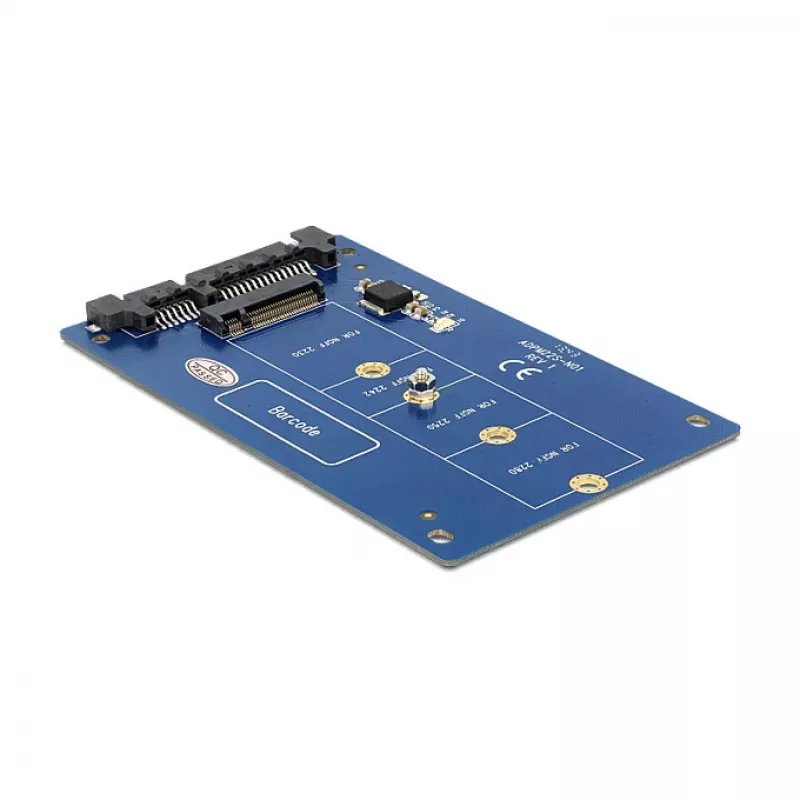

Die DeLOCK 62559 Schnittstellenkarte ermöglicht den internen Anschluss einer M.2 NGFF SSD in den Größen 2280, 2260, 2242 und 2230 an eine SATA-Schnittstelle. Sie unterstützt SATA-Übertragungsraten von bis zu 6 Gbit/s und verfügt über ein kompaktes PCB-Design (60 mm x 100 mm x 5 mm) in Blau. Die Karte wandelt die M.2-Host-Schnittstelle in einen standardmäßigen SATA 22‑Pin-Ausgang um und ermöglicht so den Einbau in einem Systemgehäuse.

Vorteile

Dieser Adapter bietet Kompatibilität zwischen M.2 (NGFF) SSD-Modulen und SATA-Verbindungen und unterstützt mehrere M.2-Längen (2280/2260/2242/2230). Er unterstützt SATA III Übertragungsgeschwindigkeiten (bis zu 6 Gbit/s) und verfügt über einen kleinen Formfaktor für eine einfache interne Installation. Produktfarbe und kompakte Abmessungen vereinfachen die Identifizierung und Integration in vorhandene Systeme.

Geeignet für

• Anschluss von M.2 NGFF SSDs an SATA-Ports
• Speichererweiterung in Desktop- oder Serversystemen mit verfügbaren SATA-Anschlüssen
• Testen oder Klonen von M.2-Laufwerken über eine interne SATA-Verbindung

Technische Daten

• Modell: DeLOCK 62559
• Host-Schnittstelle: M.2 (NGFF)
• Unterstützte M.2-Größen: 2280, 2260, 2242, 2230
• Ausgangsschnittstelle: SATA 22‑Pin
• Maximale Übertragungsrate: 6 Gbit/s (SATA III)
• Abmessungen: 60 mm x 100 mm x 5 mm
• Farbe: Blau

Nutzung

Installieren Sie eine geeignete M.2 NGFF SSD (2280/2260/2242/2230) in den M.2-Steckplatz der Karte und befestigen Sie sie entsprechend der Laufwerkslänge. Montieren Sie die Schnittstellenkarte im Systemgehäuse, wo ein SATA 22‑Pin-Anschluss zugänglich ist, und verbinden Sie ein SATA-Datenkabel zwischen der Karte und dem Motherboard oder SATA-Controller. Stellen Sie sicher, dass das System während der Installation ausgeschaltet ist und das Laufwerk ordnungsgemäß befestigt ist, um Bewegungen zu vermeiden.

Empfehlungen

Verwenden Sie den DeLOCK 62559 in Systemen mit kompatiblen SATA-Controllern und stellen Sie sicher, dass Firmware/OS das angeschlossene M.2-Laufwerk unterstützen. Für eine optimale Leistung schließen Sie ihn an einen SATA III-Port an und überprüfen Sie die sichere mechanische Installation des M.2-Moduls mit der richtigen Länge.
