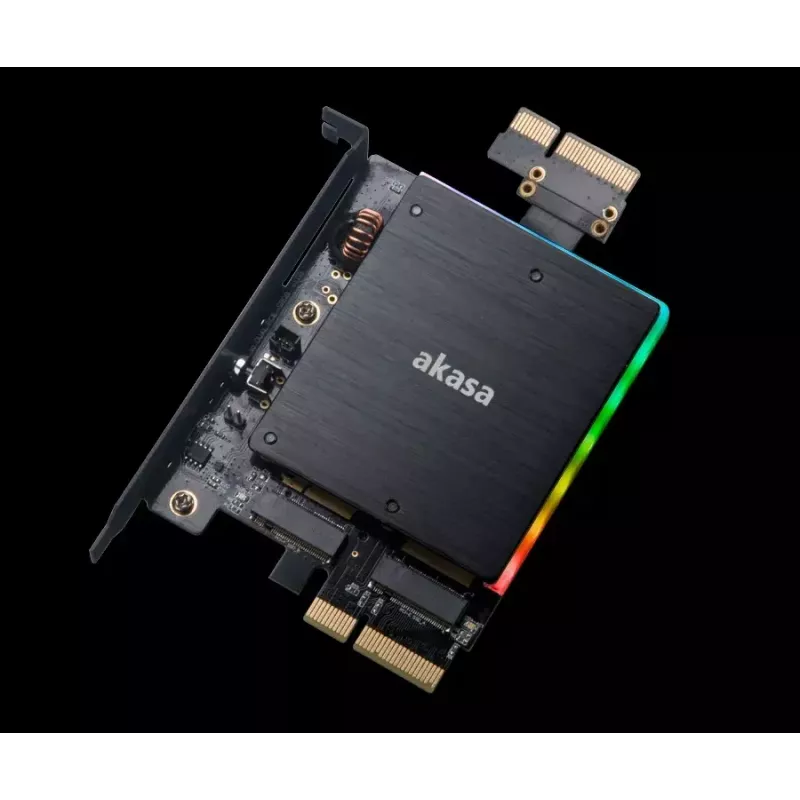

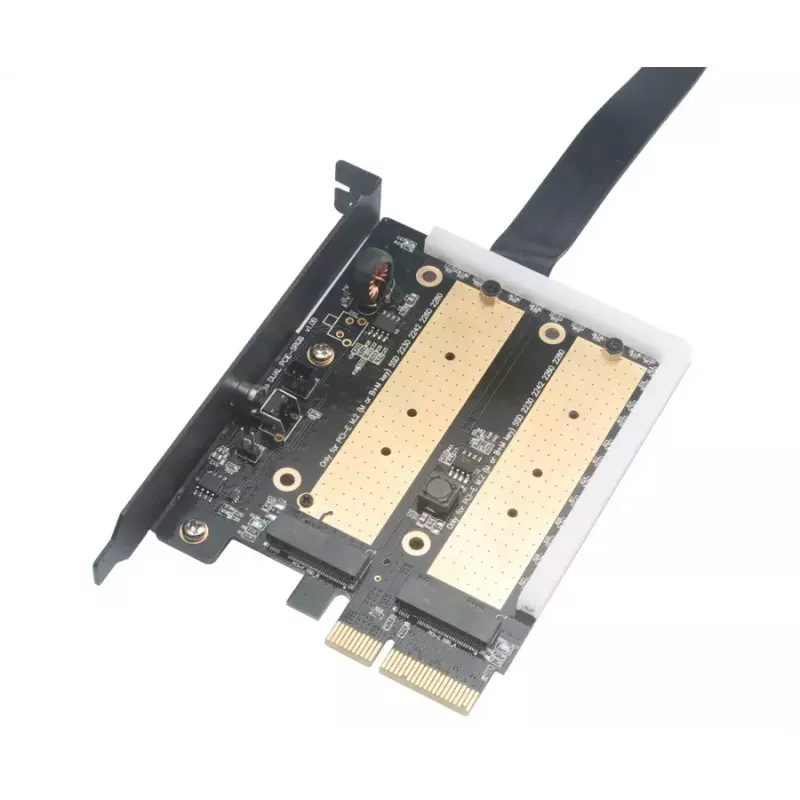

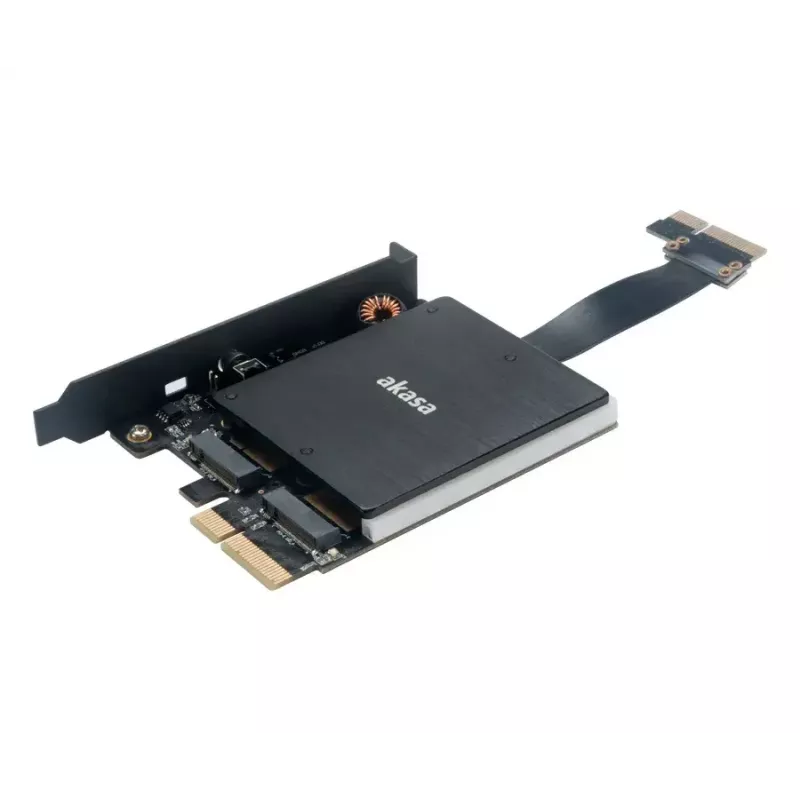

Schnittstellenkarte Akasa AK-PCCM2P-04

Die Akasa AK-PCCM2P-04 ist eine interne M.2-Schnittstellenkarte, die über einen PCIe-Steckplatz mit dem Motherboard verbunden wird. Sie unterstützt M.2 PCIe 3.0 x4 NVMe-Laufwerke und passt in PCIe Gen3 x4-, x8- oder x16-Steckplätze. Der Adapter verfügt über eine passive Kühllösung mit freiliegender Kupferplatine und einem zusätzlichen Kühlkörper, um die SSD-Temperaturen zu senken und die Leistung aufrechtzuerhalten. Er ist in Schwarz gehalten und benötigt keine externe Stromversorgung, was eine unkomplizierte Integration von M.2-Speicher in Desktop-Systeme ermöglicht.

Vorteile

Freiliegendes Kupfer auf der Platine in Kombination mit einem angebrachten Kühlkörper sorgt für passive Wärmeableitung, um die Betriebstemperaturen der SSD zu senken. Die Karte unterstützt adressierbare 5V-RGB-LEDs für M.2-Laufwerke, die über diesen Anschluss verfügen, und ermöglicht eine Beleuchtung mit bis zu 16,7 Millionen Farben. Das mechanische Design vereinfacht die Installation in standardmäßigen PCIe Gen3-Steckplätzen ohne zusätzliche Stromanschlüsse.

Geeignet für

• Aufrüstung eines Desktop-Systems mit einer M.2 NVMe SSD
• Installation eines M.2 PCIe 3.0 x4-Laufwerks in einem PCIe Gen3 x4/x8/x16-Steckplatz
• Systeme, bei denen passive Kühlung aktiven Lüftern vorgezogen wird
• Setups, die adressierbare 5V-RGB-Beleuchtung auf M.2-Modulen nutzen

Wichtige Spezifikationen

• Host-Schnittstelle: PCIe (passt in Gen3 x4, x8, x16)
• Ausgangsschnittstelle: M.2 (PCIe 3.0 x4 NVMe)
• Kühlung: Passiver Kühlkörper mit freiliegender Kupferplatine
• LED-Unterstützung: Adressierbarer 5V-RGB-Pin unterstützt
• Stromversorgung: Keine externe Stromversorgung erforderlich (Stromversorgung über PCIe-Steckplatz)
• Farbe: Schwarz

Verwendung

Installieren Sie die Akasa AK-PCCM2P-04 in einen freien PCIe Gen3 x4-, x8- oder x16-Steckplatz auf dem Motherboard. Befestigen Sie eine M.2 PCIe 3.0 x4 NVMe SSD gemäß der Schraubposition für die richtige Laufwerkslänge auf dem Adapter, sichern Sie sie mit dem mitgelieferten Abstandshalter/Schraube und stellen Sie sicher, dass der Kühlkörper Kontakt mit der SSD-Oberfläche hat. Wenn das M.2-Modul über einen adressierbaren 5V-LED-Anschluss verfügt, verbinden Sie diesen mit dem LED-Pin der Karte, um die Beleuchtungssteuerung über den RGB-Controller des Systems oder die Motherboard-Software zu ermöglichen.

Empfehlungen

Für eine optimale thermische Leistung sorgen Sie für ausreichenden Luftstrom im Gehäuse und vermeiden Sie es, den Kühlkörper des Adapters zu blockieren. Verwenden Sie kompatible Motherboard-BIOS und Treiber für NVMe-Unterstützung und adressierbare LED-Steuerung, sofern zutreffend.
