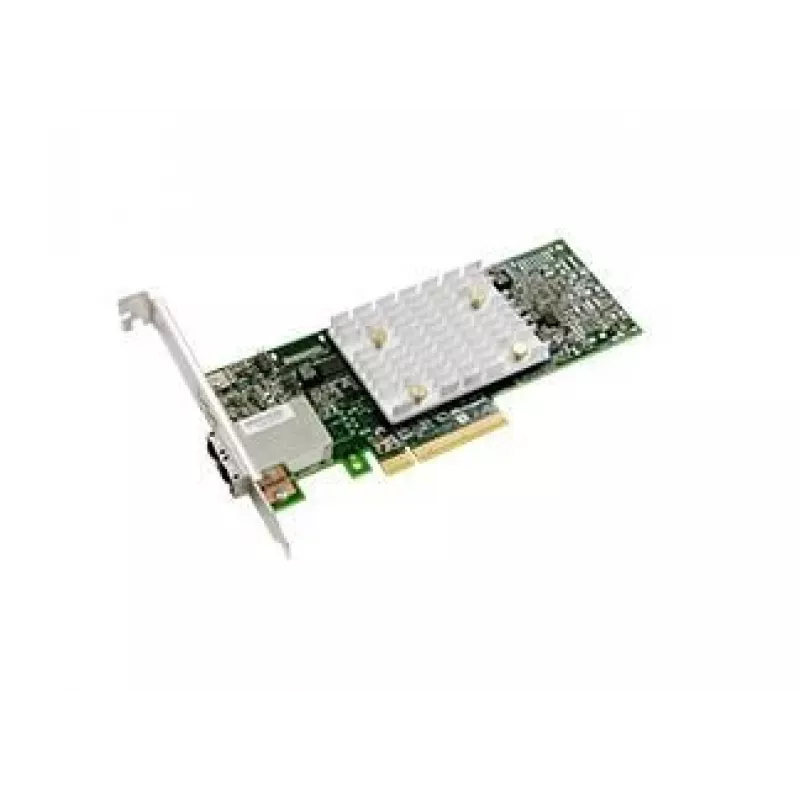

Schnittstellenkarte Adaptec HBA 1100-8e

Die Adaptec HBA 1100-8e ist eine Low-Profile-PCIe-Schnittstellenkarte, die für Unternehmensspeicherumgebungen konzipiert wurde. Basierend auf dem PM8222 SmartIOC 2100 SAS/SATA-Controller bietet die HBA 1100-Serie eine stabile Lösung für anspruchsvolle Arbeitslasten und unterstützt bis zu Mini-SAS-HD-Verbindungen. Die Karte ist kompakt (167 mm × 64 mm) und auf hohe Zuverlässigkeit mit einer MTBF von 1.380.000 Stunden ausgelegt.

Vorteile

Die HBA 1100-8e bietet eine verbesserte Energieeffizienz – über 40 % Stromeinsparung im Vergleich zu Vorgängergenerationen – und eine breite Ökosystemkompatibilität mit Microsemi/Adaptec HBA-, RAID- und Expander-Lösungen. Sie unterstützt SMR- und herkömmliche HDDs, die neuesten SAS- und SATA-SSDs und ist für softwaredefinierte Speicherplattformen optimiert. Mit SmartPQI-Treibern, die auf SSDs mit niedriger Latenz abgestimmt sind, kann sie sehr hohe aggregierte IOPS auf PCIe-Gen3-Hosts erreichen.

Geeignet für

• Rack- und Tower-Server, die kompakte Low-Profile-Speicheradapter benötigen
• Warm- und Kaltlagersysteme mit SMR-HDDs
• Softwaredefinierte Speicherkonfigurationen (Microsoft Storage Spaces Direct, VMware vSAN, OpenStack Swift/Ceph)
• Hochleistungs-SSD-Bereitstellungen, bei denen niedrige Latenz und hohe IOPS erforderlich sind

Technische Daten

• Modell: Adaptec HBA 1100-8e (MPN 2293300-R, EAN 0760884157763)
• Host-Schnittstelle: PCIe (Gen3-kompatibel)
• Ausgangsschnittstelle: Mini-SAS HD
• Anschlüsse: 8 externe/interne Port-Konfiguration (Modell-Suffix -8e kennzeichnet 8 externe Ports)
• Unterstützte Geräte: SAS/SATA-HDDs (einschließlich SMR mit ZAC/ZBC), SAS/SATA-SSDs
• Leistung: bis zu PCIe-Gen3-Bandbreite (aggregiertes Potenzial von 6,6 Gbit/s pro Lane); Adapter der HBA 1100-Serie können je nach Modell und Konfiguration bis zu ~1,5–1,7 Mio. IOPS erreichen
• Formfaktor: Low-Profile-Karte, 167 mm × 64 mm
• Zuverlässigkeit: MTBF 1.380.000 Stunden
• Zertifizierungen: CE, FCC, UL (wie angegeben)

Verwendung

Installieren Sie die HBA 1100-8e in einen freien PCIe-Steckplatz in einem kompatiblen Servergehäuse, befestigen Sie die Low-Profile-Blende und verbinden Sie die Speichergeräte über Mini-SAS-HD-Kabel mit den bereitgestellten Ports oder mit einem externen Speicher-Backplane. Installieren Sie die vom Hersteller bereitgestellten SmartPQI-Treiber für Ihr Host-Betriebssystem, um die volle Funktionalität und Leistungsoptimierungen zu aktivieren. Konfigurieren Sie das Betriebssystem oder die softwaredefinierte Speicherebene (z. B. Storage Spaces Direct oder vSAN), um die angeschlossenen Geräte zu erkennen und die erforderlichen ZAC/ZBC-Einstellungen für SMR-Laufwerke anzuwenden.

Empfehlungen

Für beste Ergebnisse verwenden Sie die HBA 1100-8e mit aktuellen SmartPQI-Treibern und stellen Sie die Firmware-Kompatibilität zwischen angeschlossenen Laufwerken und Expandern sicher. Wählen Sie die 24-Port-Variante für maximale interne Konnektivität und niedrigste Latenz in dichten SSD-Konfigurationen; die 8-Port-Karte eignet sich für die meisten Rack-Server-Designs und externe Speichergehäuse. Überprüfen Sie vor der Bereitstellung die Verkabelung und die Steckertypen (Mini-SAS HD).
