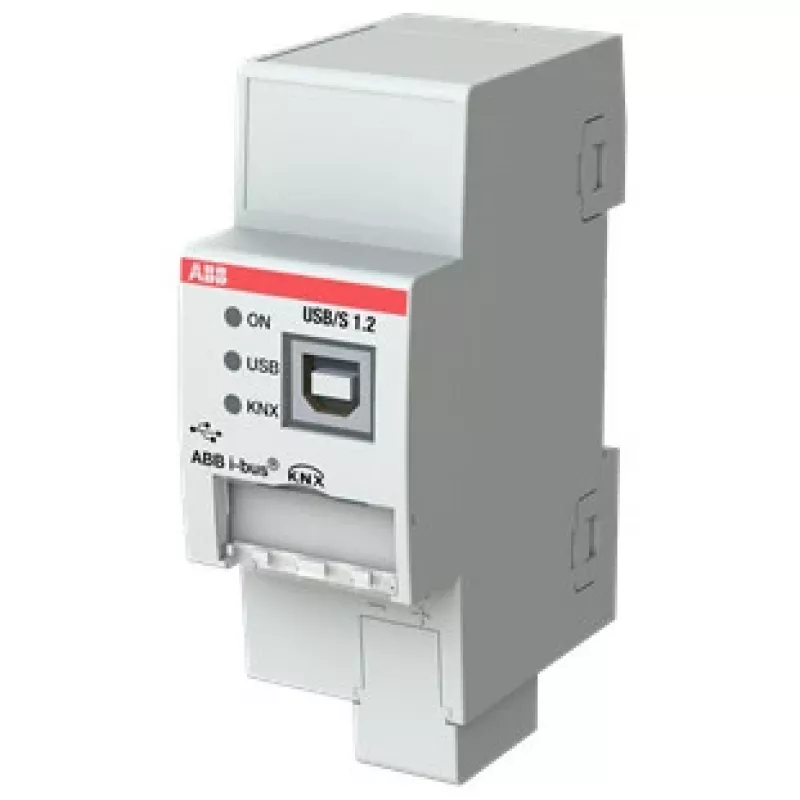

Schnittstellenadapter ABB USB/S1.2 mit seriellem und USB 2.0-Ausgang, 21–30 V Eingang, 36×64,5×90 mm, grau

Der ABB USB/S1.2 Schnittstellenadapter verbindet eine KNX-Installation mit PC-Softwareclients wie ETS oder Visualisierungstools und ermöglicht so Programmierung, Busüberwachung und Gruppenüberwachung. Der Adapter bietet sowohl einen seriellen als auch einen USB 2.0-Ausgang, akzeptiert eine 21–30 V DC Eingangsspannung und hat kompakte Abmessungen von 36 × 64,5 × 90 mm in einem grauen Gehäuse.

Vorteile

Der Adapter unterstützt Long Frames für schnellere Downloads und ist mit KNX Secure-Geräten kompatibel. Duale Ausgänge (seriell und USB 2.0) gewährleisten flexible Anschlussmöglichkeiten an Steuerungs- und Überwachungssysteme, während der kleine Formfaktor die Installation in platzbeschränkten Schaltschränken vereinfacht.

Geeignet für

• Anbindung von KNX-Installationen an die ETS-Programmiersoftware
• Integration von KNX mit Visualisierungs- und Gebäudemanagement-Clients
• Busüberwachung, Gruppenüberwachung und Diagnoseaufgaben
• Installationen, die kompakte, panelmontierte Kommunikationsschnittstellen erfordern

Wichtige Spezifikationen

• Marke: ABB
• Modell / MPN: 2CDG110243R0011
• EAN: 4016779064507
• Ausgänge: Seriell und USB 2.0
• Eingangsspannung: 21–30 V DC
• Abmessungen: 36 × 64,5 × 90 mm
• Farbe: Grau
• Unterstützt: KNX Long Frames und KNX Secure-Geräte

Verwendung

Verbinden Sie das Gerät mit dem KNX-Bus und über den seriellen Anschluss oder USB 2.0 mit einem PC. Versorgen Sie den Adapter mit einer 21–30 V DC Spannungsversorgung. Starten Sie die Client-Software wie ETS oder Ihr gewähltes Visualisierungstool; der Adapter wird von der Software für Programmierung, Busüberwachung und Diagnose erkannt. Befolgen Sie die Anweisungen der ETS- oder Visualisierungssoftware, um die Schnittstelle auszuwählen und die Kommunikation mit KNX-Geräten zu starten.

Empfehlungen

Installieren Sie den Adapter in einem trockenen, belüfteten Gehäuse und stellen Sie eine ordnungsgemäße Verkabelung zum KNX-Bus und zur Stromversorgung sicher. Verwenden Sie eine kompatible ETS-Version und aktivieren Sie die KNX Secure-Unterstützung in der Software, wenn Sie mit sicheren Geräten arbeiten.
