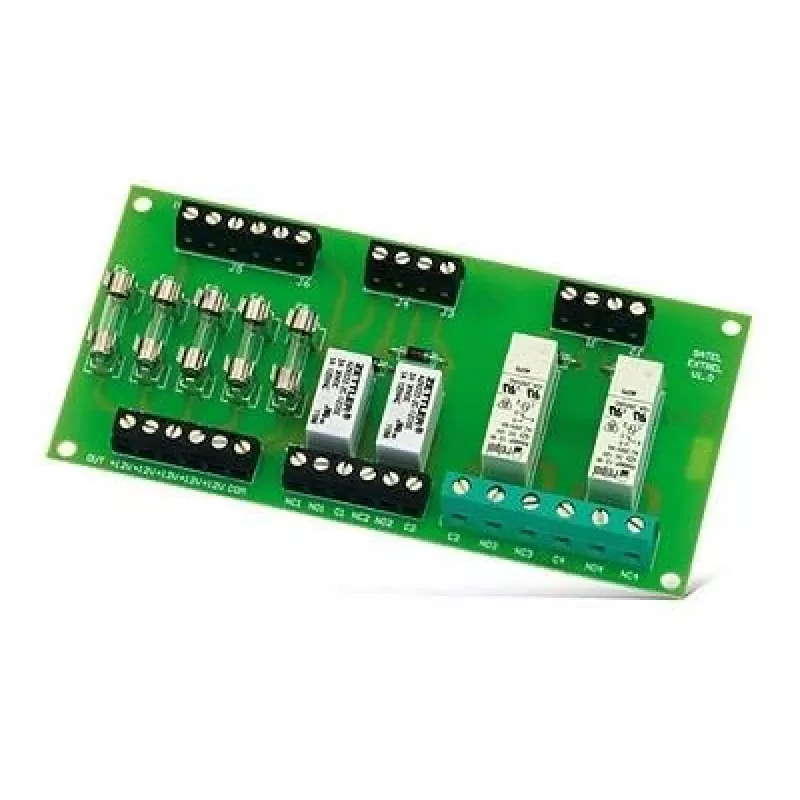

Schnittstellen-Relais Satel MP-1 Grün DC 12V 106g

Das SATEL MP-1 ist ein kompaktes Schnittstellen-Relais-Modul für Niederspannungs-Elektroinstallationen und Alarmanlagen. Es enthält vier elektromagnetische Relais, die über 12-V-DC-Steuersignale angesteuert werden, sowie fünf Reihensicherungen an den Ausgangskreisen zum Überlastschutz. Das Modul ermöglicht das Schalten von Lasten mit höherem Strom und ist mit Steuerzentralen und Modulen kompatibel, die Spannungs- oder Open-Collector-Ausgänge (OC) bereitstellen.

Vorteile

Das MP-1 bietet isolierte Relaisausgänge zur Steuerung von Geräten mit höheren Stromanforderungen als typische Steuerzentralen-Ausgänge. Eingebaute Sicherungen schützen die angeschlossenen Geräte vor Überlast. Die Relais unterstützen sowohl Gleich- als auch Wechselspannungslasten innerhalb der angegebenen Spannungs- und Stromgrenzen und die kompakte Bauform des Moduls vereinfacht die Integration in Alarm- und Niederspannungsanlagen.

Geeignet für

• Erweiterung von Alarmzentralen zum Schalten externer Geräte
• Steuerung von Türöffnern, Sirenen oder Beleuchtungsstromkreisen
• Schnittstellenbildung zwischen Steuerausgängen mit niedrigem Strom (einschließlich OC-Ausgängen) und Lasten mit höherem Strom

Technische Daten

• Marke: SATEL
• Modell: MP-1
• Versorgungs-/Steuerspannung: 12 V DC (Relais-Spulen)
• Relais: 4 elektromagnetische Relais
• Ausgangsschutz: 5 Sicherungen in Reihe mit den Ausgängen
• Strombelastbarkeit: R1, R2 bis zu 4 A; R3, R4 bis zu 8 A
• Schaltspannung: R1, R2 bis zu 48 V AC/DC; R3, R4 bis zu 400 V AC / 250 V DC
• Gewicht: 106 g
• MPN: MP-1, EAN: 5905033334045

Gebrauchsanweisung

Schließen Sie die 12-V-DC-Steuerspannung an die Spuleneingänge des Moduls an und verdrahten Sie die gesteuerten Stromkreise über die entsprechenden Relaisausgänge. Überprüfen Sie die Sicherungsnennwerte und ersetzen Sie Sicherungen nur durch gleichwertige Typen. Wenn Sie OC-Ausgänge von Steuerzentralen verwenden, stellen Sie sicher, dass die Zentrale das erforderliche Steuersignal liefern kann oder verwenden Sie ein geeignetes Interface. Befolgen Sie die üblichen Verdrahtungspraktiken für Niederspannung und schalten Sie die Stromkreise spannungsfrei, bevor Sie Anschlüsse vornehmen.

Empfehlungen

Verwenden Sie MP-1 mit kompatiblen Alarmzentralen und Modulen (z. B. CA-5, CA-6, CA-10, CA-64, INTEGRA, VERSA, GSM-4, ETHM-2) und stellen Sie sicher, dass OC-Ausgänge ihren Nennstrom nicht überschreiten; die typische OC-Ausgangskapazität beträgt etwa 50 mA. Überschreiten Sie nicht die für jeden Relaiskanal angegebenen Spannungs- und Stromgrenzen.
