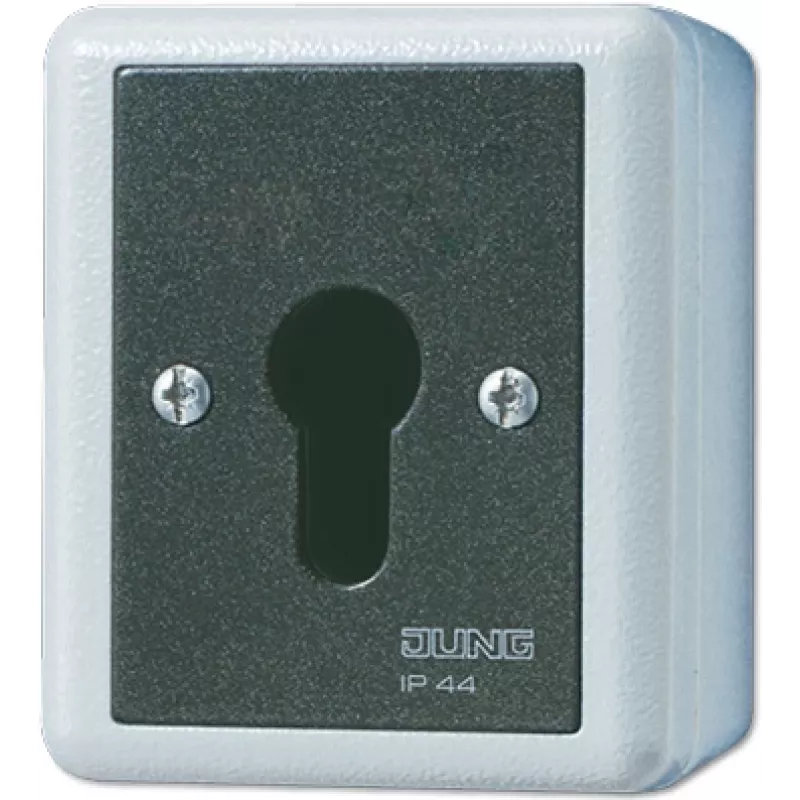

Schlüsselschalter JUNG 806.28 G — 2-polig, kabelgebunden, 250 V AC, 16 A, schwarz/weiß

JUNG 806.28 G ist ein Schlüsselschalter mit zweipoliger Schaltung und Schraubklemmen, konzipiert für die sichere Steuerung elektrischer Stromkreise in Wohn- und Zweckbauten. Das Gerät nimmt Wechselspannung bis 250 V und einen Nennschaltstrom von 16 A auf. Das Aluminiumgehäuse misst 90 x 75 x 65 mm und verfügt über eine anthrazitfarbene Metallabdeckung mit einem silbergrauen Gehäuse. Das Gerät beinhaltet eine PE-Klemme und eine untere Einführung M20 x 1,5 und wird ohne Schließblech geliefert; es ist für einen Schließzylinder mit einer Gesamtlänge von ca. 40 mm vorgesehen.

Vorteile

Der Schalter bietet schlüsselgesteuerte Zugangskontrolle, um unbefugte Bedienung zu verhindern, und behält dabei eine kompakte Bauform, die für die Aufputzmontage geeignet ist. Die Schraubklemmen nehmen Leiter bis 2,5 mm² für eine unkomplizierte Verdrahtung auf. Das Aluminiumgehäuse und die separate Abdeckung bieten mechanischen Schutz und ein definiertes Einbauvolumen für den Schließzylinder und die internen Komponenten. Die integrierte PE-Klemme und die dedizierte Einführung vereinfachen die Erdung und Kabeleinführung.

Geeignet für

Technische Daten

Verwendung

Montieren Sie den Schalter auf einer geeigneten ebenen Fläche und führen Sie die Versorgungs- und Lastleiter durch die untere M20-Einführung. Befestigen Sie die Leiter an den Schraubklemmen, beachten Sie die Leiterquerschnittsgrenze von 2,5 mm² und stellen Sie feste, korrosionsfreie Verbindungen sicher. Setzen Sie einen kompatiblen Schließzylinder mit einer Gesamtlänge von ca. 40 mm ein und montieren Sie das Schließblech bei Bedarf separat. Schließen Sie den Schutzleiter an die vorgesehene PE-Klemme an. Überprüfen Sie nach der Verdrahtung die korrekte Schaltfunktion mit dem vorgesehenen Schlüssel und stellen Sie sicher, dass das Gehäuse ordnungsgemäß geschlossen ist, um den Schutz aufrechtzuerhalten.

Empfehlungen

Verwenden Sie einen für diesen Schalter spezifizierten Schließzylinder (Gesamtlänge ≈ 40 mm) oder die Referenzzylinder des Herstellers, um den erwarteten Schutzgrad zu erhalten; wenn ein Zylinder mit beidseitigem Schlüsselzugang verwendet wird, kann Wasser in das Gehäuse eindringen und der IP44-Schutz kann nicht gewährleistet werden. Beachten Sie für den sicheren Betrieb die örtlichen Elektrovorschriften, schalten Sie vor der Installation die Versorgung ab und stellen Sie sicher, dass die Erdung korrekt angeschlossen ist.
