Die Alphacool ES Distro Plates organisieren Wasserkühlungslayouts und vereinfachen den Komponententausch bei Verwendung von Schnellverschlüssen. Sie bieten vielseitige Montagemöglichkeiten und dienen als modulare Basis für Systeme – insbesondere in kompakten oder serverähnlichen Gehäusen – in denen eine aufgeräumte Wasserkühlungsinstallation erforderlich ist.

Vorteile

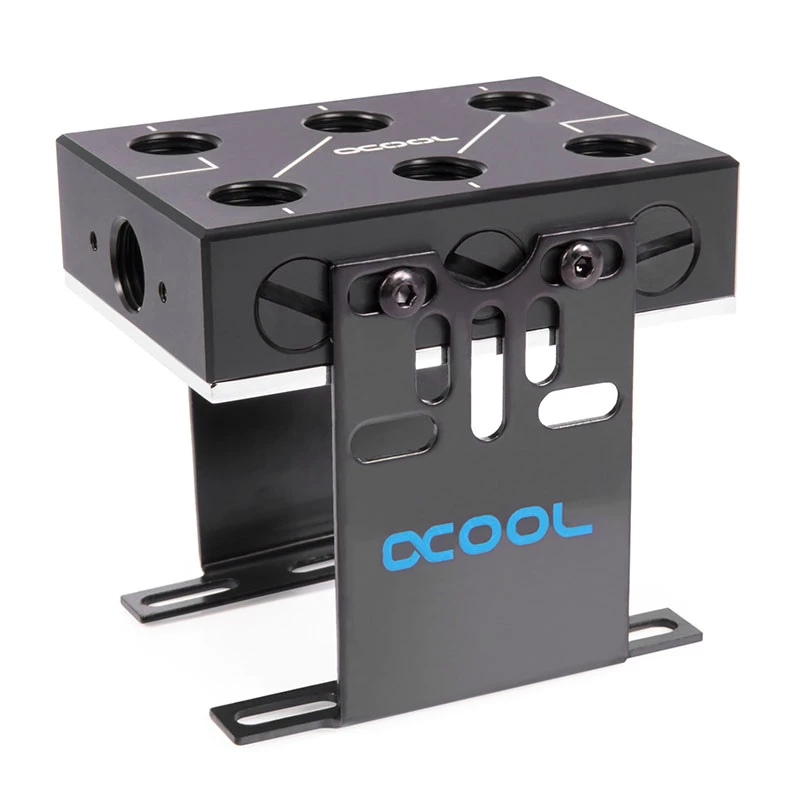

ES Distro Plates bieten flexible Befestigungsoptionen, darunter selbstklebendes Klettband, mitgelieferte Standfüße und Montagerahmen, die in 120-mm- und 140-mm-Lüfterplätze passen. Mehrere Gewindebohrungen an den Seiten und an der Rückseite ermöglichen die direkte Montage und die Integration mit Alphacool Server-Rack-Schienen. Die C3-Version bietet 14 G1/4-Anschlussgewinde (5 mm tief), die so angeordnet sind, dass die Führung von Ein- und Auslässen vereinfacht wird und eine einfache Reihenschaltung mehrerer Platten möglich ist. In Kombination mit Alphacool ES-Schnellkupplungen (mit Außengewinde) können einzelne Komponenten wie Radiatoren schnell ausgetauscht werden, ohne den gesamten Kreislauf zerlegen zu müssen.

Geeignet für

• Kundenspezifische PC-Wasserkühlungssysteme in kompakten oder Server-Gehäusen
• Builds, die modulare, wartungsfreundliche Kreislauf-Layouts erfordern
• Setups, die 120-mm- oder 140-mm-Lüftermontageplätze für die Distro-Placement nutzen

Wichtige Spezifikationen

• Anschlusstyp: G1/4-Gewindeanschlüsse (14 insgesamt, 5 mm Gewindetiefe)
• Montageoptionen: selbstklebendes Klettband, Montagefüße, Montagerahmen, mehrere Gewindebohrungen für die direkte Montage
• Kompatibilität: passt in 120-mm- und 140-mm-Lüfterplätze; unterstützt Reihenschaltung mehrerer Distro-Platten

Verwendung

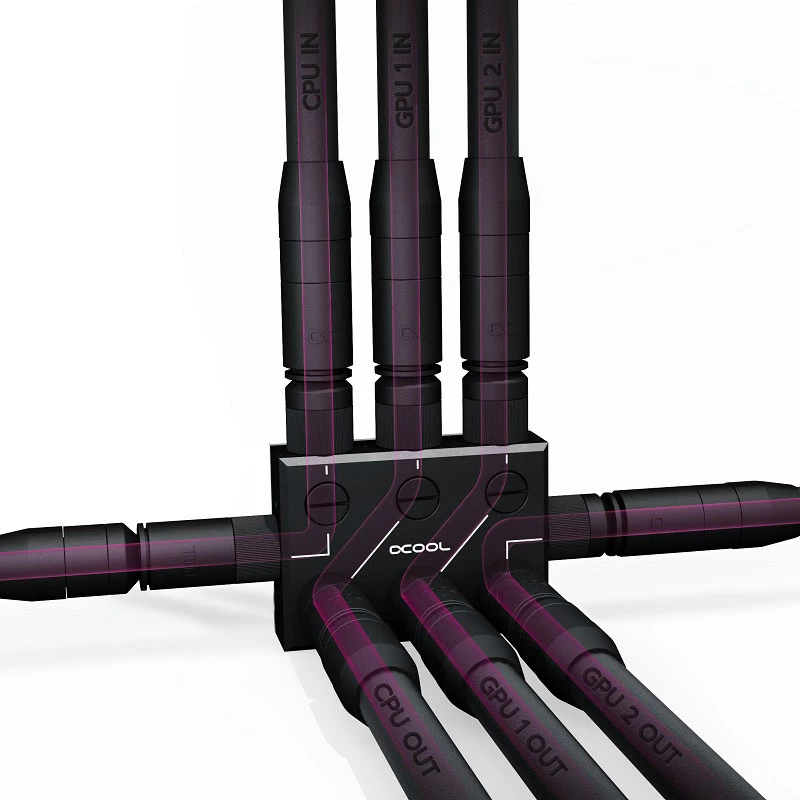

Wählen Sie einen Ort, an dem die Schläuche mit minimaler Biegung verlegt werden können und die Distro-Platte möglichst geradlinige Schlauchführungen ermöglicht. Befestigen Sie die Platte mit dem mitgelieferten Klettband, indem Sie eine Seite auf die Platte und die passende Seite auf das Gehäuse kleben, oder verwenden Sie die mitgelieferten Standfüße oder Montagerahmen, um die Platte in einem 120-mm- oder 140-mm-Lüfterplatz zu sichern. Schließen Sie die Komponenten mit G1/4-Fittings an die Platte an; beachten Sie, dass die meisten Anschlüsse paarweise ausgeführt sind, sodass Sie je nach dem in der Anleitung dargestellten Layout entweder die oberen oder die seitlichen Anschlüsse verwenden sollten. Bei Bedarf können mehrere ES Distro Plates in Reihe geschaltet werden.

Empfehlungen

Planen Sie den Wasserkreislauf vor der Installation der Distro-Platte, um enge Biegungen zu minimieren und die beste Kombination von oberen, seitlichen oder vorderen Anschlüssen zu ermitteln. Verwenden Sie Alphacool ES-Schnellkupplungen mit Außengewinde für den schnellen Komponententausch und eine einfachere Wartung.
