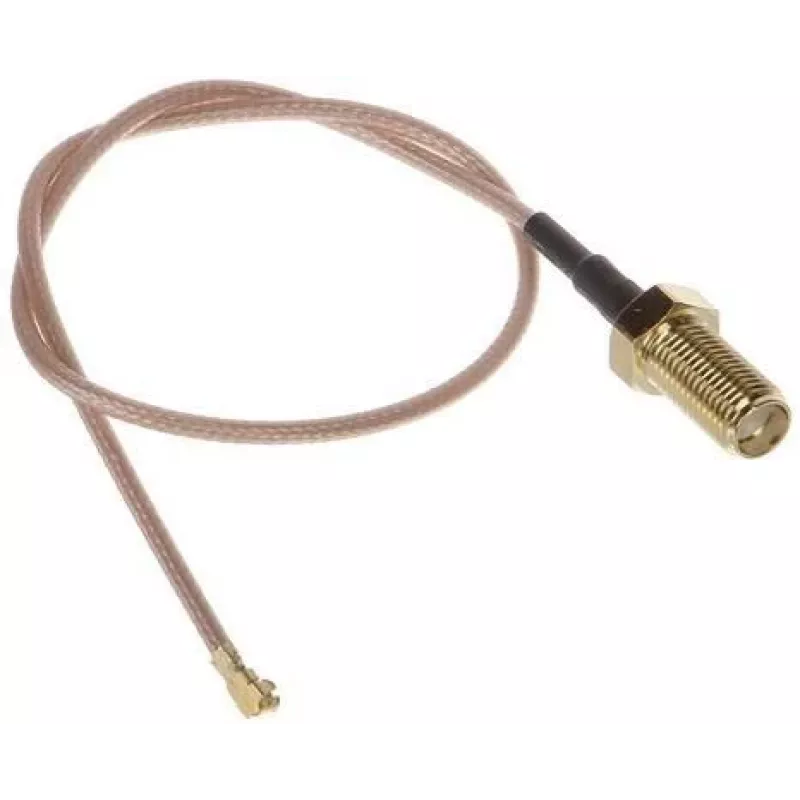

SATEL IPX-SMA Adapterkabel 15 cm für Kommunikationsmodul

Das SATEL IPX-SMA Adapterkabel ist ein hochwertiges Koaxialkabel, das zum Anschluss von Kommunikationsmodulen mit einem IPX (U.FL/MHF) Stecker an eine SMA-Buchsen-Durchführung entwickelt wurde. Dieses 15 cm (150 mm) lange Kabel ist ideal zur Verlängerung von Antennenanschlüssen in Wi-Fi, Bluetooth, GPS, GSM, LoRa und IoT Anwendungen. Hergestellt mit RG178 Koaxialkabel und 50 Ohm Impedanz, gewährleistet es eine zuverlässige Signalübertragung mit geringen Verlusten.

Vorteile

Dieses Adapterkabel bietet eine kompakte und flexible Lösung zur Integration externer Antennen mit SMA-Steckern an Module mit IPX-Anschluss. Der vergoldete IPX-Stecker sorgt für hervorragende Leitfähigkeit und Korrosionsbeständigkeit, während der vernickelte SMA-Stecker eine sichere Durchführungsmontage ermöglicht. Der FEP-Mantel und das PTFE-Dielektrikum des Kabels liefern stabile Leistung über einen weiten Temperaturbereich (-40°C bis +85°C).

Geeignet für

• SATEL Kommunikationsmodule und andere Geräte mit IPX (U.FL/MHF) Anschlüssen
• Wi-Fi, Bluetooth, GPS, GSM, LoRa und IoT Anwendungen, die einen externen Antennenanschluss erfordern
• Durchführungsmontagen, bei denen eine sichere SMA-Buchsen-Durchführung benötigt wird

Wichtige Spezifikationen

• Stecker 1: IPX (U.FL/MHF) Stecker
• Stecker 2: SMA Buchse (Durchführung/Panelmontage)
• Kabellänge: 15 cm (150 mm)
• Kabeltyp: RG178 Koaxial
• Impedanz: 50 Ohm
• Frequenzbereich: DC bis 6 GHz
• VSWR: < 1,5:1
• Einfügedämpfung: < 0,5 dB @ 2,4 GHz
• Stecker 1 Material: Messing (vergoldet)
• Stecker 2 Material: Messing (vernickelt)
• Dielektrikum: PTFE
• Betriebstemperatur: -40°C bis +85°C
• Kabelmantelmaterial: FEP
• Innenleitermaterial: versilbertes Kupfer

Empfehlungen

Stellen Sie sicher, dass der IPX-Stecker korrekt mit dem U.FL/MHF-Anschluss des Moduls verbunden ist. Die SMA-Durchführungsbuchse ist für die Panelmontage mit beiliegender Mutter und Unterlegscheibe ausgelegt. Für optimale Leistung verwenden Sie Antennen und Module, die 50 Ohm Impedanz unterstützen.
