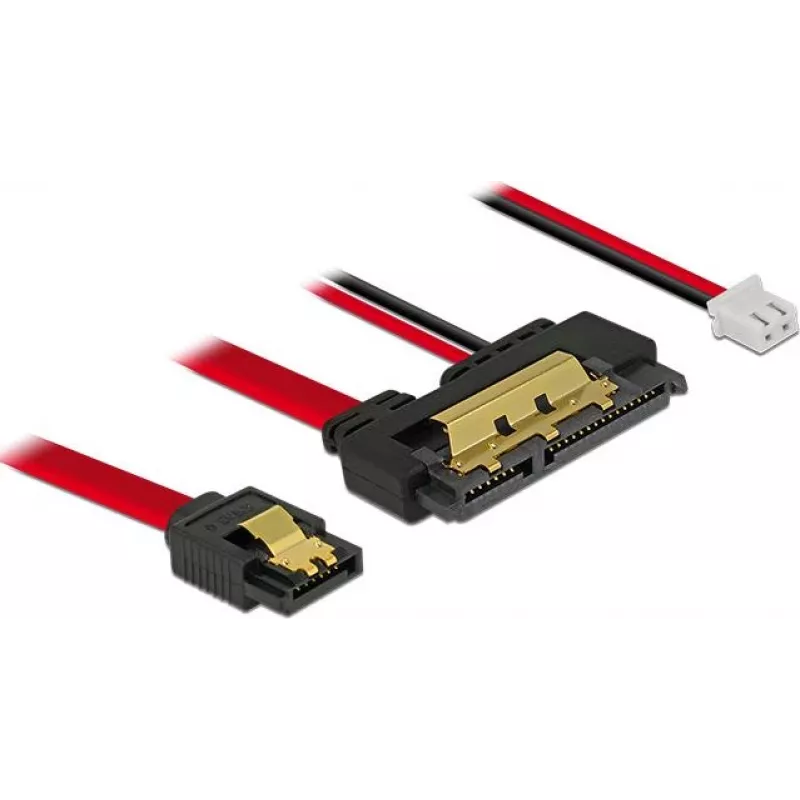

SATA-Kabel DeLOCK 85238 0,1 m SATA 7-Pin + Molex (4-Pin)

Dieses Delock-Kabel ermöglicht den Anschluss eines Geräts mit 22-Pin-SATA-Schnittstelle an ein Motherboard über einen verfügbaren 7-Pin-SATA-Port und einen 4-Pin-Molex-Stromanschluss. Das kompakte 0,1-m-Kabel unterstützt SATA-III-Datenraten und eignet sich für Installationen mit begrenztem Platz, wie z. B. Einplatinencomputer wie den Banana Pi. Metallclips an den SATA-Buchsen sichern die Verbindungen und helfen, ein versehentliches Trennen zu verhindern.

Vorteile

Das Kabel kombiniert einen SATA-7-Pin-Datenstecker mit einem Molex-4-Pin-Stromstecker und ermöglicht so Daten- und Stromverbindung, wenn ein dedizierter 22-Pin-SATA-Stecker erforderlich ist. Seine kurze Länge von 0,1 m reduziert Kabelsalat in beengten Gehäusen. Die Unterstützung von SATA III gewährleistet Kompatibilität mit modernen SATA-Geräten, während die Metallverriegelungsclips eine zuverlässige mechanische Verbindung bieten.

Geeignet für

• Anschluss von 22-Pin-SATA-Geräten an Motherboards mit einem 7-Pin-SATA-Datenport und Molex-Stromversorgung
• Small-Form-Factor-Systeme und Einplatinencomputer (z. B. Banana Pi)
• Enge interne Gehäuse, in denen ein kurzes Kabel benötigt wird

Wichtige Spezifikationen

• Kabeltyp: SATA III
• Kabellänge: 0,1 m
• Anschluss 1: SATA 7-Pin + Molex (4-Pin)
• Anschluss 2: SATA 22-Pin
• Produktfarbe: Schwarz
• Hersteller: DELOCK, MPN: 85238, EAN: 4043619852383

Verwendung

Stecken Sie das 22-Pin-SATA-Ende in das Gerät, das eine 22-Pin-SATA-Verbindung benötigt. Schließen Sie den SATA-7-Pin-Stecker an einen verfügbaren SATA-Port auf dem Motherboard an und verbinden Sie den Molex-4-Pin-Stecker mit einem freien Molex-Stromanschluss auf der Platine oder dem Netzteil. Stellen Sie sicher, dass die Metallclips einrasten, um die SATA-Stecker zu fixieren. Überprüfen Sie nach dem Einschalten, ob das Gerät vom System erkannt wird.

Empfehlungen

Verwenden Sie dieses Kabel in Systemen, in denen eine kurze Reichweite ausreicht und der Verlegungsraum begrenzt ist. Vermeiden Sie übermäßiges Biegen in der Nähe der Anschlüsse und stellen Sie sicher, dass die Molex-Stromverbindung der vom Gerät benötigten Spannung und Pinbelegung entspricht.
