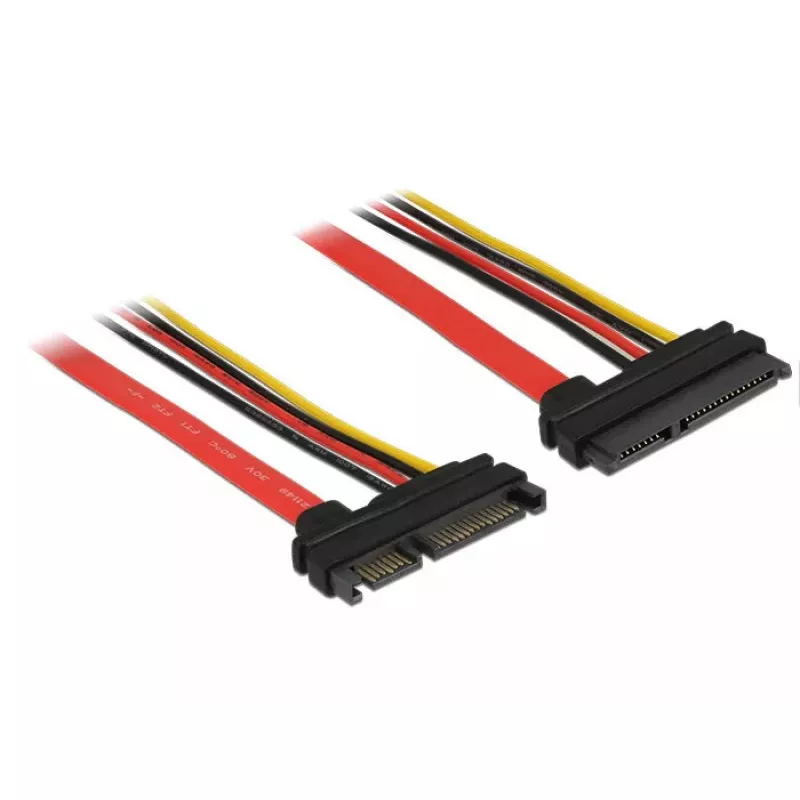

SATA-Kabel DeLOCK 83804 1m SATA 22-polig Schwarz Rot Gelb

Dieses SATA-Verlängerungskabel von Delock ermöglicht die Verlängerung einer SATA-Daten- und Stromschnittstelle und kann zum Anschluss verschiedener Geräte mit einem 22-poligen SATA-Anschluss verwendet werden. Das Kabel ist 1 m lang und verfügt an beiden Enden über einen kombinierten 22-poligen SATA-Stecker (7-polig Daten + 15-polig Strom). Es unterstützt SATA-Übertragungsraten von bis zu 6 Gbit/s und ist abwärtskompatibel zu SATA 1,5 Gbit/s und 3 Gbit/s. Das Kabel enthält vier Stromadern (gelb = 12 V, rot = 5 V, schwarz = GND) und verwendet 26 AWG für die Datenleitung und 18 AWG für die Stromleitung.

Vorteile

Das DeLOCK 83804 bietet einen vollständigen 22-poligen SATA-Anschluss für die gleichzeitige Daten- und Stromverlängerung, Unterstützung für SATA-6-Gbit/s-Geschwindigkeiten und Abwärtskompatibilität zu älteren SATA-Standards. Seine Länge von 1 m bietet Flexibilität bei der Kabelführung im PC, und die Verwendung von 18-AWG-Stromleitern gewährleistet eine stabile Stromversorgung, während die 26-AWG-Datenverkabelung eine zuverlässige Signalübertragung unterstützt.

Geeignet für

• Verlängerung interner SATA-Verbindungen zwischen Mainboard und Laufwerken
• Anschluss von SATA-Festplatten oder SSDs in engen oder umgebauten PC-Gehäusen
• Ersatz für ein kurzes oder beschädigtes internes SATA-Kabel

Wichtige Spezifikationen

• Kabeltyp: SATA I
• Länge: 1 m
• Anschlüsse: SATA 22-polig (7-polig Daten + 15-polig Strom) Stecker auf SATA 22-polig Buchse
• Datenübertragungsrate: bis zu 6 Gbit/s (abwärtskompatibel zu 1,5 Gbit/s und 3 Gbit/s)

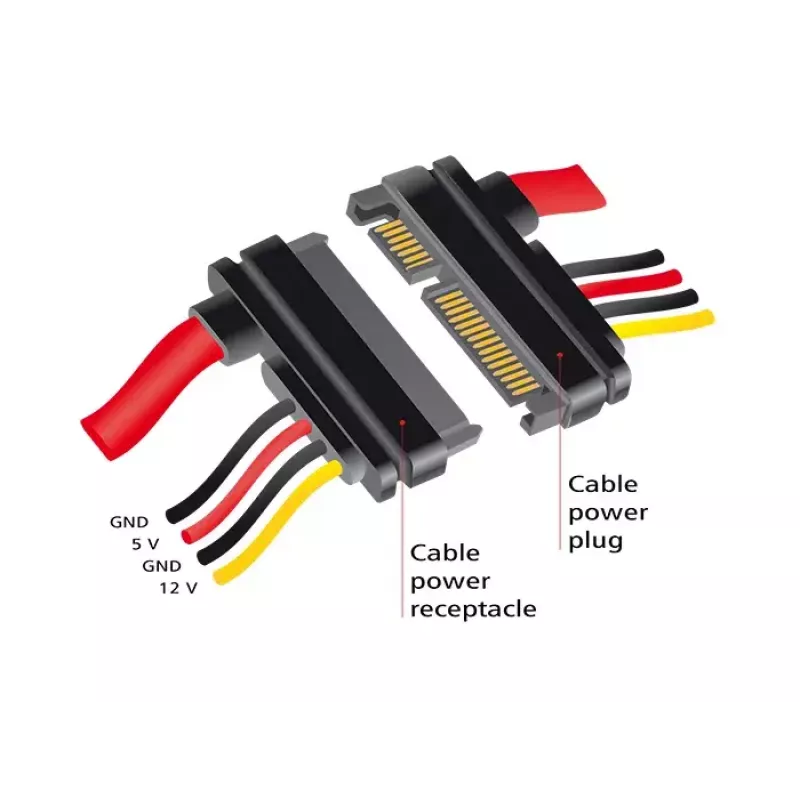

• Stromadern: 4 (gelb = 12 V, rot = 5 V, schwarz = GND)
• Leiterquerschnitte: 26 AWG Datenleitung, 18 AWG Stromleitung
• Farbe: Schwarz, Rot, Gelb

Verwendung

Richten Sie den 22-poligen SATA-Stecker auf die entsprechende Buchse am Gerät oder Mainboard aus und drücken Sie ihn fest hinein, bis er sicher sitzt. Verbinden Sie das andere Ende mit dem Ziel-SATA-Gerät und achten Sie auf die korrekte Ausrichtung der L-förmigen Kodierung. Führen Sie das Kabel im PC-Gehäuse so, dass scharfe Biegungen oder Quetschstellen vermieden werden, und sichern Sie es bei Bedarf mit Kabelbindern. Überprüfen Sie die Strom- und Datenverbindungen, bevor Sie das System einschalten.

Empfehlungen

Verwenden Sie das Kabel nur für interne Verbindungen und vermeiden Sie übermäßige Hitze oder mechanische Belastung. Für eine optimale Leistung halten Sie die Kabellängen kurz und vermeiden Sie enge Biegungen; stellen Sie sicher, dass die Stecker vollständig eingerastet sind, um eine stabile Datenübertragung von bis zu 6 Gbit/s zu gewährleisten.
