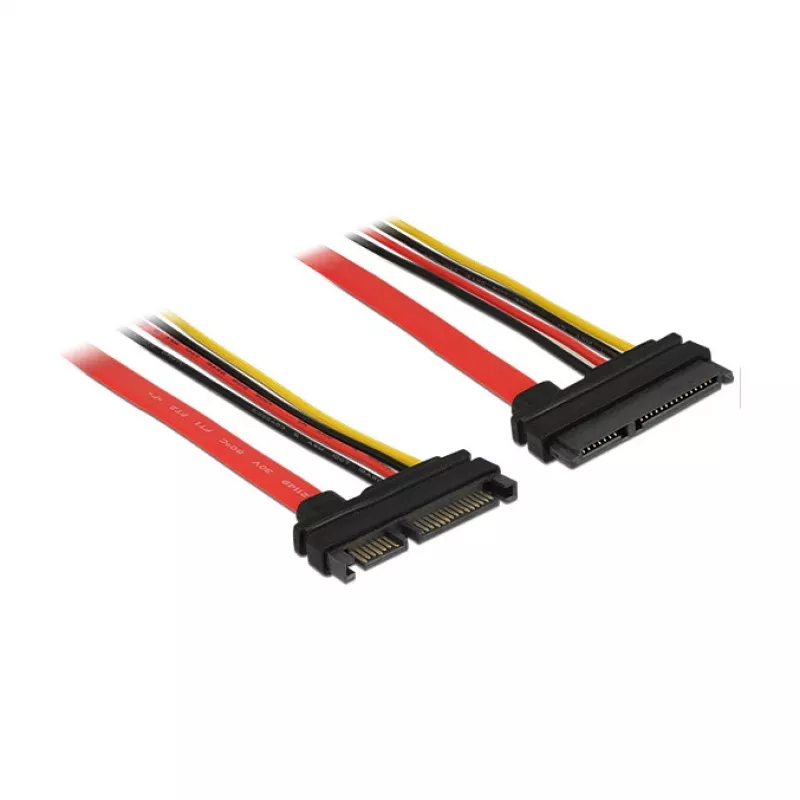

SATA-Kabel DeLOCK 83803 0,3m SATA 22-polig Schwarz Rot Gelb

Dieses SATA-Verlängerungskabel von Delock ermöglicht die Verlängerung einer SATA-Daten- und Stromschnittstelle und kann zum Anschluss verschiedener Geräte mit einem 22-poligen SATA-Stecker verwendet werden. Das Kabel ist 0,3 m lang und verfügt über einen 22-poligen SATA-Stecker und eine Buchse (7-polig Daten + 15-polig Strom). Es unterstützt Datenübertragungsraten von bis zu 6 Gb/s und ist abwärtskompatibel mit SATA 1,5 Gb/s und 3 Gb/s. Das Kabel verwendet 26 AWG für die Datenleitung und 18 AWG für die Stromleitungen und umfasst vier Stromkabel: gelb (12 V), rot (5 V) und schwarz (Masse).

Vorteile

Das Delock SATA-Kabel bietet eine kompakte 0,3 m Verlängerung, die die SATA-6-Gb/s-Signalübertragung beibehält und gleichzeitig mit früheren SATA-Versionen kompatibel ist. Der integrierte 22-polige Stecker und die Buchse kombinieren Daten und Strom in einer einzigen Verbindung, und die dickeren 18-AWG-Stromleiter verbessern die Stromversorgung für angeschlossene Geräte. Farbcodierte Kabel vereinfachen die Identifizierung während der Installation.

Geeignet für

• Verlängerung interner SATA-Verbindungen zwischen Mainboard und Laufwerken
• Anschluss von SATA-Festplatten, SSDs und optischen Laufwerken in PC-Gehäusen
• Ersatz oder Verlängerung kurzer/falsch ausgerichteter interner SATA-Kabel

Technische Daten

• Kabeltyp: SATA I (kompatibel mit SATA I/II/III)
• Kabellänge: 0,3 m

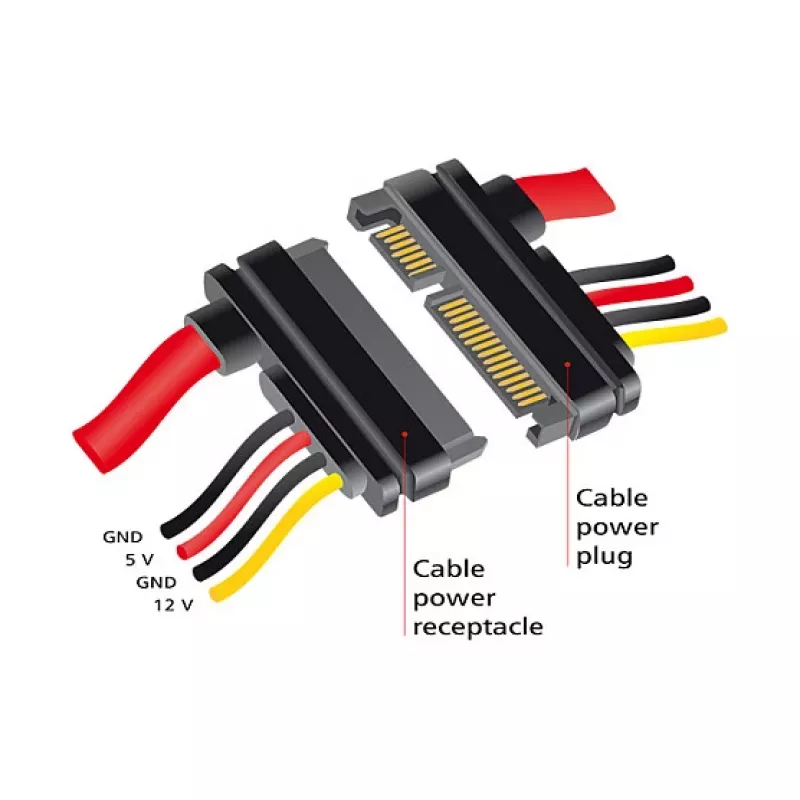

• Anschluss 1: SATA 22-polig (7-polig Daten + 15-polig Strom) Stecker
• Anschluss 2: SATA 22-polig (7-polig Daten + 15-polig Strom) Buchse
• Datenrate: bis zu 6 Gb/s, abwärtskompatibel zu 1,5/3 Gb/s
• Datenleitung: 26 AWG; Stromleitung: 18 AWG
• Stromkabel: 4 (gelb = 12 V, rot = 5 V, schwarz = Masse)
• Produktfarbe: Schwarz, Rot, Gelb

Verwendung

Verbinden Sie den 22-poligen SATA-Stecker mit der SATA-Buchse auf dem Mainboard oder Host-Controller und stecken Sie das 22-polige SATA-Buchsenende in das SATA-Gerät (HDD, SSD oder optisches Laufwerk). Stellen Sie sicher, dass die Anschlüsse ausgerichtet und vollständig eingesteckt sind, um sowohl Daten- als auch Stromversorgung zu gewährleisten. Wenden Sie keine Gewalt an; wenn der Stecker nicht leicht passt, überprüfen Sie die Ausrichtung und den Geräteanschluss auf Hindernisse.

Empfehlungen

Verwenden Sie dieses Delock 0,3 m SATA-Verlängerungskabel für interne, im Gehäuse montierte Verbindungen. Vermeiden Sie scharfes Biegen des Kabels, halten Sie es von Lüftern und Wärmequellen fern und sorgen Sie für eine ordnungsgemäße Zugentlastung, um die Signalintegrität und eine sichere Stromversorgung zu gewährleisten.
