SAS-Kabel Microchip Technology 2304900-R 0,8m SlimSAS MiniSAS HD

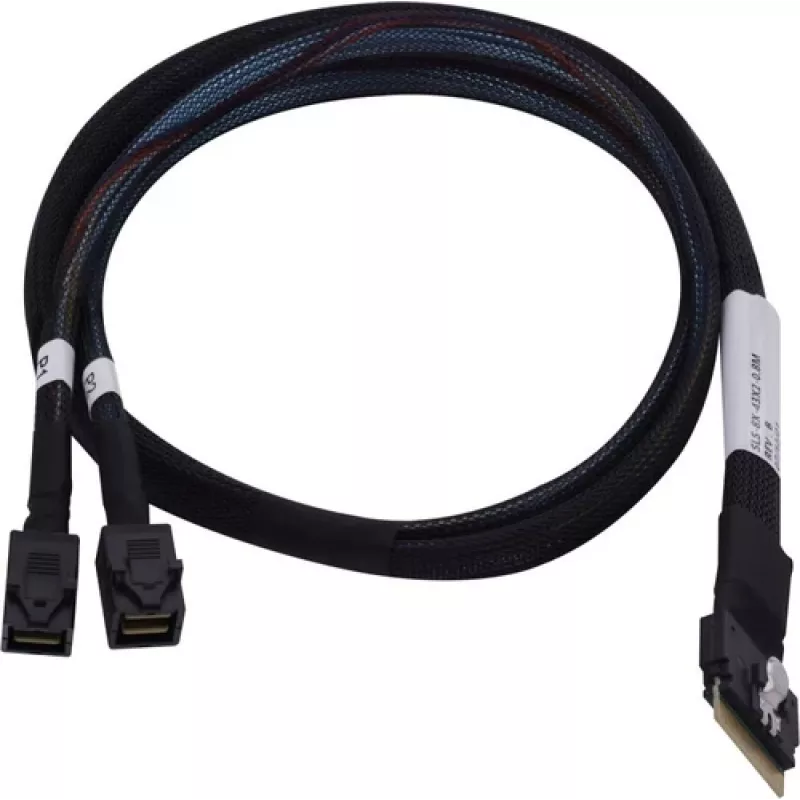

Das Microchip Technology 2304900-R ist ein 0,8 m langes Tri-Mode Serial Attached SCSI (SAS)-Kabel mit einem SlimSAS ×8 (SFF-8654) Stecker an einem Ende und einem 2× MiniSAS HD ×4 (SFF-8643) Stecker am anderen Ende. Es dient zum Anschluss eines SAS/SATA/NVMe-Adapters an eine SAS/SATA-Backplane und unterstützt Hochgeschwindigkeits-Speicherverbindungen in Server- und Speichersystemen.

Vorteile

Dieses 0,8 m lange SlimSAS-auf-2×-MiniSAS-HD-Kabel unterstützt den Tri-Mode-Betrieb (SAS, SATA, NVMe) und bietet zuverlässige, hochbandbreitige Konnektivität für interne Speicherkonfigurationen. Die Kombination aus SFF-8654- und SFF-8643-Abschlüssen ermöglicht die Kompatibilität mit Adaptern und Backplanes, die SlimSAS- bzw. MiniSAS-HD-Schnittstellen verwenden, während die kurze Länge die Signalverschlechterung reduziert und die Kabelführung in dicht gepackten Serverumgebungen vereinfacht.

Geeignet für

• Anschluss eines SlimSAS (SFF-8654) Controllers oder Adapters an eine MiniSAS HD (SFF-8643) Backplane
• Interne Verkabelung von Server- und Speichergehäusen, bei denen Tri-Mode-Unterstützung (SAS/SATA/NVMe) erforderlich ist
• Hochdichte Rack-Server und Speicher-Arrays mit MiniSAS-HD-Anschlüssen

Technische Daten

• Marke: MICROCHIP
• Hersteller-Teilenummer (MPN): 2304900-R
• EAN: 0760884158616
• Stecker 1: SlimSAS ×8 (SFF-8654)
• Stecker 2: 2× MiniSAS HD ×4 (SFF-8643)
• Länge: 0,8 m
• Betriebsmodus: Tri-Mode (SAS/SATA/NVMe)

Verwendung

Schalten Sie das Hostsystem aus, bevor Sie das Kabel installieren. Stecken Sie das SlimSAS (SFF-8654)-Ende in den Adapter- oder Controller-Steckplatz und sichern Sie es gemäß den Montageanweisungen des Geräts. Verbinden Sie das 2× MiniSAS HD (SFF-8643)-Ende mit der Ziel-Backplane oder dem Laufwerkskäfig und achten Sie auf korrekte Ausrichtung und festen Sitz der Stecker. Nachdem die Verbindungen hergestellt sind, schalten Sie das System ein und überprüfen Sie, ob die Speichergeräte vom Host erkannt werden.

Empfehlungen

Verwenden Sie das Kabel in internen Server- und Speicherumgebungen; vermeiden Sie scharfes Biegen oder die Verlegung in der Nähe von Hochleistungs- oder starken EMI-Quellen. Halten Sie die Kabellänge für beste Leistung so kurz wie möglich und stellen Sie sicher, dass die Stecker vollständig eingesteckt und frei von Verunreinigungen sind.
