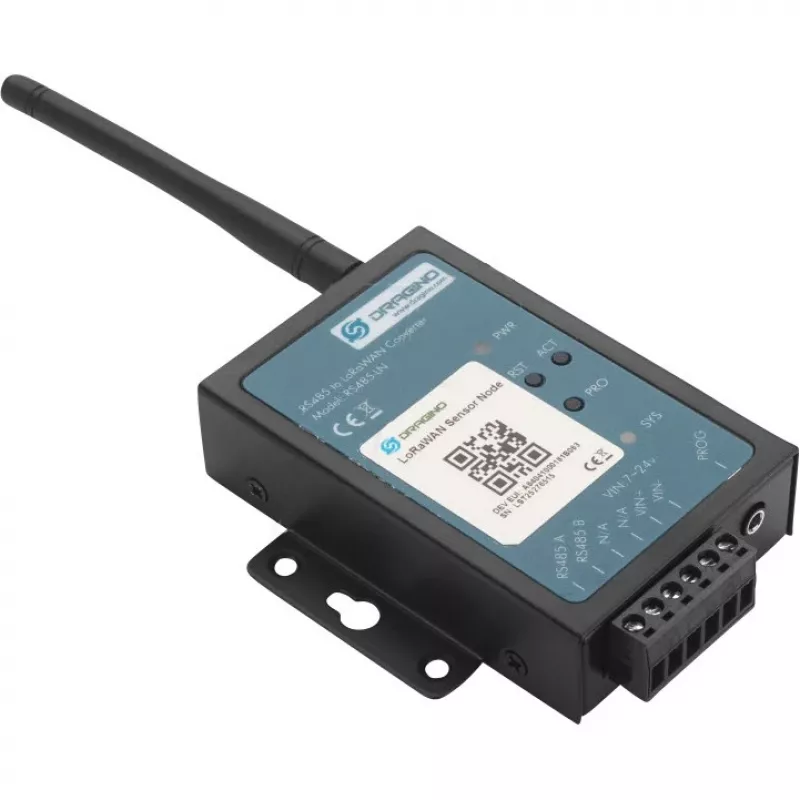

RS485 zu LoRaWAN Konverter DRAGINO RS485-LN-EU868 (EU868)

DRAGINO RS485-LN-EU868 ist ein RS485 zu LoRaWAN Konverter, entwickelt für EU868-Band-Netzwerke. Er ermöglicht es RS485-Geräten wie Sensoren, Zählern und älteren Steuerungen, Daten über LoRaWAN zu übertragen und bietet drahtlose Fernkonnektivität mit großer Reichweite und niedrigem Energieverbrauch für die Fernüberwachung und -steuerung. Der Konverter unterstützt die transparente serielle Weiterleitung zwischen RS485 und LoRaWAN-Netzwerkservern und ist für die Integration in industrielle und kommerzielle IoT-Systeme vorgesehen.

Vorteile

Das Gerät bietet eine zuverlässige Konvertierung zwischen serieller RS485-Kommunikation und LoRaWAN, reduziert den Verkabelungsaufwand und ermöglicht die Datenerfassung über weite Entfernungen. Die Unterstützung des EU868-Frequenzbandes gewährleistet die Kompatibilität mit regionalen LoRaWAN-Installationen. Der auf einfache Netzwerkintegration ausgelegte Konverter minimiert die Konfigurationskomplexität und erhält gleichzeitig die elektrischen Eigenschaften und das Kommunikationstiming von RS485.

Geeignet für

• Anbindung industrieller Sensoren und Zähler an LoRaWAN-Netzwerke
• Fernüberwachung von älteren RS485-Geräten
• Energie- und Wasserzählerablesung über große Entfernungen
• Umwelt- und Landwirtschaftssensoren in weiträumigen Installationen
• Gebäudeautomation, bei der kabelgebundene RS485-Geräte drahtlose Backhauls benötigen

Technische Daten

• Schnittstelle: Serielle RS485-Schnittstelle für den Geräteanschluss und LoRaWAN-Funk für Uplink/Downlink
• Frequenzband: Regionales EU868 LoRaWAN-Band kompatibel
• Kommunikation: Transparente serielle Weiterleitung zwischen RS485 und LoRaWAN-Netzwerkservern
• Betrieb: Energiesparendes Design, geeignet für Dauerbetrieb mit minimalem Energieverbrauch
• Reichweite: LoRaWAN-Funk mit großer Reichweite, geeignet für weiträumige Abdeckung abhängig von lokaler Umgebung und Gateway-Platzierung

Anwendung

Installieren Sie den Konverter in der Nähe der RS485-Geräte und schließen Sie die A/B-Klemmen unter Beachtung korrekter Polarität und Abschlusspraktiken an den RS485-Bus an. Konfigurieren Sie das Gerät mit den LoRaWAN-Netzwerkparametern für das EU868-Band über die unterstützte Konfigurationsschnittstelle oder das mitgelieferte Dienstprogramm, einschließlich Netzwerkschlüssel und Gerätekennungen, wie vom LoRaWAN-Netzwerkserver gefordert. Nach der Bereitstellung leitet der Konverter serielle RS485-Daten als LoRaWAN-Uplinks weiter und empfängt Downlinks, die auf den RS485-Bus zurückgesendet werden, was eine Fernauslesung und -steuerung über den Netzwerkserver ermöglicht.

Empfehlungen

Platzieren Sie den Konverter dort, wo die Funksignalstärke zu einem LoRaWAN-Gateway ausreichend ist; vermeiden Sie Metallgehäuse oder Standorte mit starker HF-Dämpfung. Verwenden Sie empfohlene RS485-Abschluss- und Schirmungspraktiken, um die Signalintegrität zu wahren. Überprüfen Sie Baudrate und serielle Framing-Einstellungen der angeschlossenen Geräte, um korrekte transparente Weiterleitung sicherzustellen. Konsultieren Sie die lokalen LoRaWAN-Netzwerkregeln für Einschränkungen von Duty-Cycle und Sendeleistung im EU868-Band.
