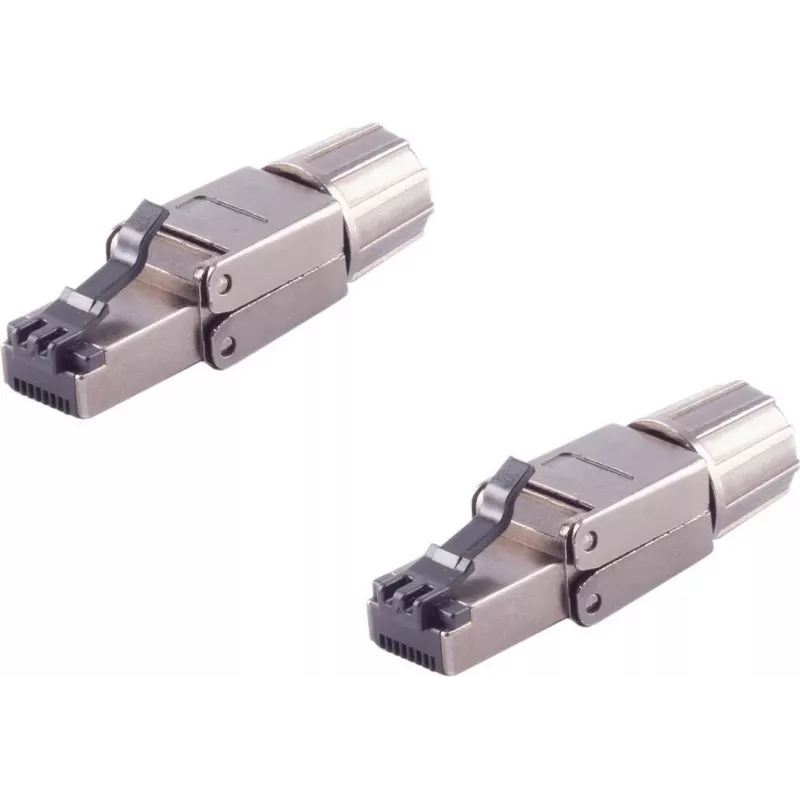

RJ45-Stecker ShiverPeaks BS08-45006-2 Toolless Quick STP, geschirmter Ethernet-Stecker

Der geschirmte RJ45-Stecker ShiverPeaks BS08-45006-2 ist ein werkzeugloser Quick-STP-Ethernet-Stecker, der für den Abschluss von geschirmten Twisted-Pair-Kabeln entwickelt wurde. Der Stecker bietet eine schnelle, werkzeugfreie Anschlusstechnik und bewahrt die Kabelschirmung, um elektromagnetische Störungen (EMI) zu reduzieren und eine zuverlässige Signalübertragung in LAN- und industriellen Ethernet-Umgebungen zu gewährleisten. Sein kompaktes Design unterstützt Feldkonfektionierung, Reparaturen und das Erstellen von Kabeln in Sonderlängen ohne Crimpwerkzeug oder Spezialausrüstung.

Vorteile

Das werkzeuglose Quick-STP-Design ermöglicht die sofortige Montage von Hand, reduziert die Installationszeit und macht Crimpwerkzeuge überflüssig. Die geschirmte Konstruktion erhält die Schirmdurchgängigkeit und reduziert EMI, was für industrielle und dicht belegte Verkabelungsumgebungen wichtig ist. Das ergonomische Gehäuse und die eindeutige Verdrahtungsführung vereinfachen das Einführen und Ausrichten der Kabel und sorgen für gleichmäßigen Kontakt mit den Adern sowie eine stabile Netzwerkverbindung.

Geeignet für

• Feld-Verkabelung und Reparaturen vor Ort
• Sonderlängen für geschirmte Ethernet-Kabel
• LAN-Installationen in Gewerbe- und Büroumgebungen
• Industrielle Ethernet-Anwendungen, die EMI-Schutz erfordern

Wichtige Spezifikationen

• Typ: Geschirmter RJ45-Quick-STP-werkzeugloser Stecker
• Kabelkompatibilität: Geschirmte Twisted-Pair-Ethernet-Kabel (STP)
• Installation: Werkzeugfreie Handmontage
• Kontaktanordnung: 8-position, 8-contact (8P8C) kompatibel
• Schirmung: Integrierter Metall-/Schirmpfad zur Erhaltung der Kabelschirmung
• Verwendung: Patch-, Reparatur- und Sonderlängenabschluss für LAN und industrielle Netzwerke

Verwendung

Bereiten Sie das geschirmte Twisted-Pair-Kabel vor, indem Sie den äußeren Mantel entfernen und das Foliengespinst sowie den Beilauflitze gemäß den empfohlenen Abisolierlängen des Steckers freilegen. Führen Sie das Kabel in das Steckergehäuse ein und achten Sie darauf, dass der Beilauflitze und die Schirmung Kontakt mit dem Schirmkontakt des Steckers haben. Richten Sie jeden Leiter gemäß der Verdrahtungsanordnung des Steckers aus und setzen Sie ihn in die vorgesehenen Schlitze ein. Schließen Sie die Montage ab, indem Sie das Gehäuse entsprechend dem Handmontagemechanismus des Steckers sichern, um die Leiter zu fixieren und den Kontakt herzustellen. Es ist kein Crimpen oder Spezialwerkzeug erforderlich.

Empfehlungen

Verwenden Sie den Stecker mit ordnungsgemäß vorbereiteten STP-Kabeln und überprüfen Sie, dass Schirmung und Beilauflitze fest mit dem Steckerschirm verbunden sind, um einen optimalen EMI-Schutz zu gewährleisten. Testen Sie fertig konfektionierte Kabel mit geeigneten Netzwerkprüfgeräten, um Durchgängigkeit und Paarintegrität vor dem Einsatz in kritischen Netzwerken zu bestätigen.
