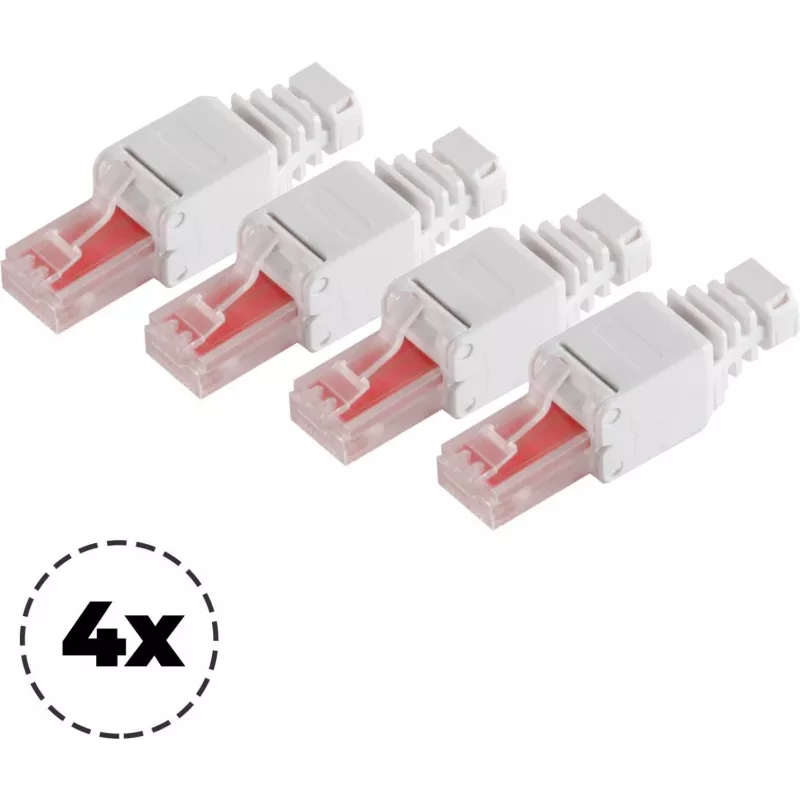

RJ-45-Stecker ShiverPeaks BS75011-4

Der ShiverPeaks BS75011-4 RJ-45-Stecker ist ein gerader männlicher Netzwerkstecker, der in einer Packung mit vier Stück geliefert wird. Entwickelt für den Einsatz mit Standard-Ethernet-Verkabelung, soll dieser Stecker eine sichere physische Schnittstelle zwischen Twisted-Pair-Kabeln und Netzwerkgeräten bieten. Sein gerader Körper und der übliche RJ-45-Formfaktor machen ihn kompatibel mit Patchkabeln und permanenten Link-Abschlüssen, bei denen ein männlicher Stecker erforderlich ist.

Vorteile

Diese RJ-45-Stecker bieten ein kompaktes, gerades Design, das das Einstecken in Buchsen erleichtert und die Belastung der Kabelführung reduziert. Hergestellt, um konsistenten elektrischen Kontakt zu gewährleisten, unterstützen sie eine zuverlässige Datenübertragung in typischen Ethernet-Installationen. Die Packungskonfiguration mit vier Steckern ermöglicht kleine Installationsprojekte oder Reparaturen ohne übermäßigen Lagerbestand.

Geeignet für

• Erstellen oder Reparieren von Ethernet-Patchkabeln
• Anschließen von Netzwerkgeräten wie Switches, Routern und Patchpanels
• Kleine Büro- oder Heimnetzwerkinstallationen
• Testen und Prototyping von Netzwerkverkabelung

Wichtige Spezifikationen

• Steckertyp: RJ-45 männlich, gerader Formfaktor
• Menge: 4 Stecker pro Packung
• Kompatibilität: Standard 8-Positionen 8-Kontakte (8P8C) Ethernet-Verkabelung
• Vorgesehene Kabel: Twisted-Pair-Netzwerkkabel (z. B. Cat5e, Cat6, wo zutreffend)
• Physisches Material: starrer isolierter Körper mit Metallkontaktstiften zur Signalübertragung

Verwendung

Bereiten Sie das Twisted-Pair-Kabel vor, indem Sie den Außenmantel abisolieren, um die Leiterpaare freizulegen, und ordnen Sie dann die Drähte gemäß dem erforderlichen Verdrahtungsschema (T568A oder T568B) an. Kürzen Sie die Leiter auf gleichmäßige Länge und führen Sie sie vollständig in den RJ-45-Stecker ein, bis jeder Leiter in seinem Kontaktkanal sitzt. Verwenden Sie ein geeignetes Crimpwerkzeug für RJ-45-Stecker, um den Stecker am Kabel zu befestigen, wobei sichergestellt wird, dass die Kontaktstifte die Isolierung durchdringen und einen festen Kontakt herstellen. Überprüfen Sie die Durchgängigkeit und die korrekte Paarzuordnung mit einem Kabeltester, bevor Sie das Kabel in Betrieb nehmen.

Lietošanas ieteikumi

Verwenden Sie kompatible Crimpwerkzeuge und Kabeltester, um zuverlässige Abschlüsse zu gewährleisten; vermeiden Sie übermäßiges Abisolieren des Kabelmantels und bestätigen Sie den Verdrahtungsstandard vor dem Crimpen. Bei Verkabelung höherer Kategorien überprüfen Sie, ob das Steckerdesign den Kabeldurchmesser und die Grenzwerte für die Verdrillung der Paare einhält, um die Leistung zu erhalten.
