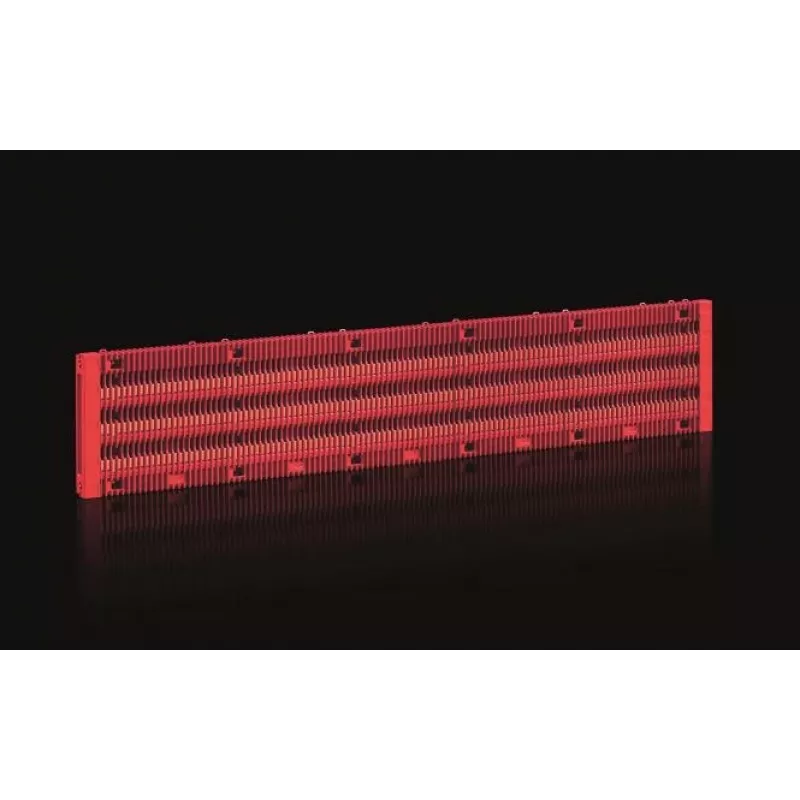

Rittal RiLineX Board 3p RX 9360024 60mm mit Stromschienen 30x5mm B

In Niederspannungs-Schaltgerätekombinationen ist die Realisierung einer zuverlässigen Energieverteilung ohne komplexe Verkabelung oder übermäßigen Platzverbrauch eine ständige Herausforderung. Das Rittal RiLineX Board 3p RX 9360024 löst dies durch die Integration von drei 30 x 5 mm Kupfer-Stromschienen in eine kompakte 60 mm breite Platine, die eine direkte Montage in RiLineX-Stromschienensysteme ermöglicht. Diese Platine vereinfacht den Aufbau von Energieverteilungseinheiten, reduziert die Installationszeit und potenzielle Verdrahtungsfehler bei gleichzeitiger Beibehaltung einer hohen Stromtragfähigkeit von bis zu 630 A.

Für wen ist es geeignet

Diese Stromschienenplatine ist für Schaltschrankbauer, Elektroingenieure und Systemintegratoren gedacht, die Niederspannungs-Schaltgerätekombinationen gemäß IEC 61439 entwerfen und zusammenbauen. Sie eignet sich für Anwendungen, die ein dreipoliges Energieverteilungs-Backbone innerhalb von RiLineX-Gehäusen erfordern, wie industrielle Steuerungsschränke, Maschinenstromversorgungen und Verteilerschränke für Gebäudeinfrastruktur.

Hauptmerkmale

• Integriertes 3-poliges Stromschienensystem mit Kupferschienen 30 x 5 mm
• Kompakte 60 mm Systembreite für platzsparende Installation
• Direkte Montage in RiLineX-Stromschienensysteme ohne zusätzliche Adapter
• Bemessungsbetriebsspannung bis 690 V AC
• Stromtragfähigkeit bis 630 A je nach Konfiguration
• Basis und Isolatoren aus Polyamid (PA) in Lichtgrau RAL 7035
• Schutzart IP00, geeignet für die Installation innerhalb von Gehäusen
• Konform mit IEC 61439 für Niederspannungs-Schaltgerätekombinationen

Spezifikationen

• Produkttyp: Stromschienensystemplatine
• Systemserie: RiLineX
• Polzahl: 3
• Stromschienenabmessungen: 30 x 5 mm
• Systembreite: 60 mm
• Bemessungsbetriebsspannung (AC): 690 V
• Stromschienenmaterial: Kupfer
• Montageart: Direktmontage in RiLineX-Stromschienensystemen
• Schutzart: IP00
• Normenkonformität: IEC 61439
• Gehäuse-/Basismaterial: Polyamid (PA)
• Farbe (Isolatoren/Basis): RAL 7035 (Lichtgrau)
• Stromtragfähigkeit (Stromschiene): Bis zu 630 A (je nach Konfiguration)

Tipps

Stellen Sie bei der Integration dieser Platine sicher, dass das umgebende Gehäuse einen angemessenen Schutz gegen direktes Berühren bietet, da die Platine selbst IP00 ist. Überprüfen Sie die Drehmomenteinstellungen der Stromschienen gemäß den RiLineX-Montageanweisungen, um zuverlässige elektrische Verbindungen zu gewährleisten. Für Anwendungen mit höheren Strömen ziehen Sie parallele Platinen in Betracht oder überprüfen Sie Derating-Faktoren basierend auf Umgebungstemperatur und Gehäuselüftung.
