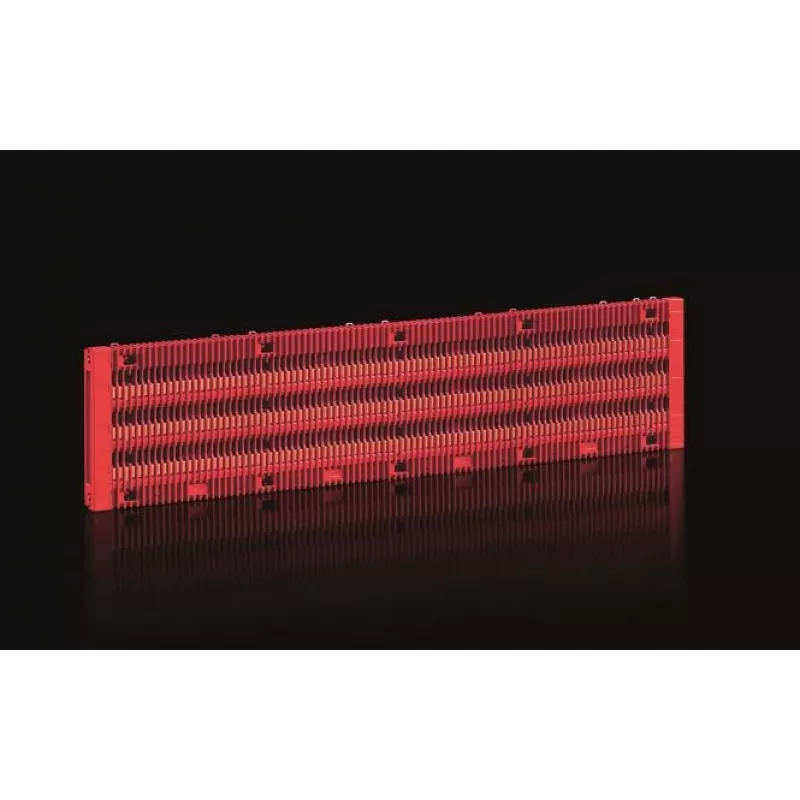

Rittal RiLineX Board 3p RX 9360008 860 mm mit 3‑phasigen Stromschienen 30×10 mm

Rittal RiLineX Board 3p RX 9360008 ist eine 860 mm Verteilertafel, die für dreiphasige RiLineX-Stromschienensysteme ausgelegt ist. Ausgestattet mit 30×10 mm Kupferschienen bietet diese Tafel eine kompakte und organisierte Lösung für die Stromverteilung in Schalt- und Verteilerschränken. Das Design ermöglicht eine einfache Anbringung von Schutzgeräten und Stromkreisverbindungen bei gleichzeitig klarer Phasentrennung und zuverlässigen Leiterbahnen für industrielle Elektroinstallationen.

Vorteile

Die Verteilertafel verfügt über solide 30×10 mm Kupferschienen, die niederohmige Strompfade und gleichbleibende mechanische Stabilität bieten. Ihre 860 mm Breite passt in Standard-Schrankgrundrisse und unterstützt eine übersichtliche Anordnung modularer Schutzgeräte. Die Kompatibilität mit dem RiLineX-System vereinfacht die Integration und reduziert die Montagezeit bei Installation oder Wartung. Materialien und Abmessungen sind so gewählt, dass sie eine zuverlässige elektrische Leistung unter typischen industriellen Lastbedingungen unterstützen.

Geeignet für

Technische Spezifikationen

Verwendung

Montieren Sie das RiLineX Board 3p RX auf den vorgesehenen Trägerschienen oder Befestigungspunkten im Schrank gemäß den Anweisungen des Schrankherstellers. Befestigen Sie die Tafel sicher und stellen Sie eine korrekte Ausrichtung mit dem RiLineX-Stromschienensystem sicher. Schließen Sie eingehende und abgehende Kabel mit entsprechend bemessenen Anschlussklemmen oder Klemmvorrichtungen an die Stromschienen an und installieren Sie modulare Schutzgeräte gemäß elektrischer Planung und Sicherheitsvorschriften auf den Stromschienen. Überprüfen Sie Drehmomente und Abstände und führen Sie Isolations- und Durchgangsprüfungen durch, bevor Sie das System unter Spannung setzen.

Empfehlungen

Verwenden Sie geeignete persönliche Schutzausrüstung und befolgen Sie die örtlichen Elektrovorschriften während der Installation. Wählen Sie Schutzgeräte und Anschlussmaterial, die zum Stromschienenquerschnitt und der erwarteten Last passen. Überprüfen Sie regelmäßig die Anschlüsse auf festen Sitz und Anzeichen von Überhitzung, um langfristige Zuverlässigkeit sicherzustellen.
