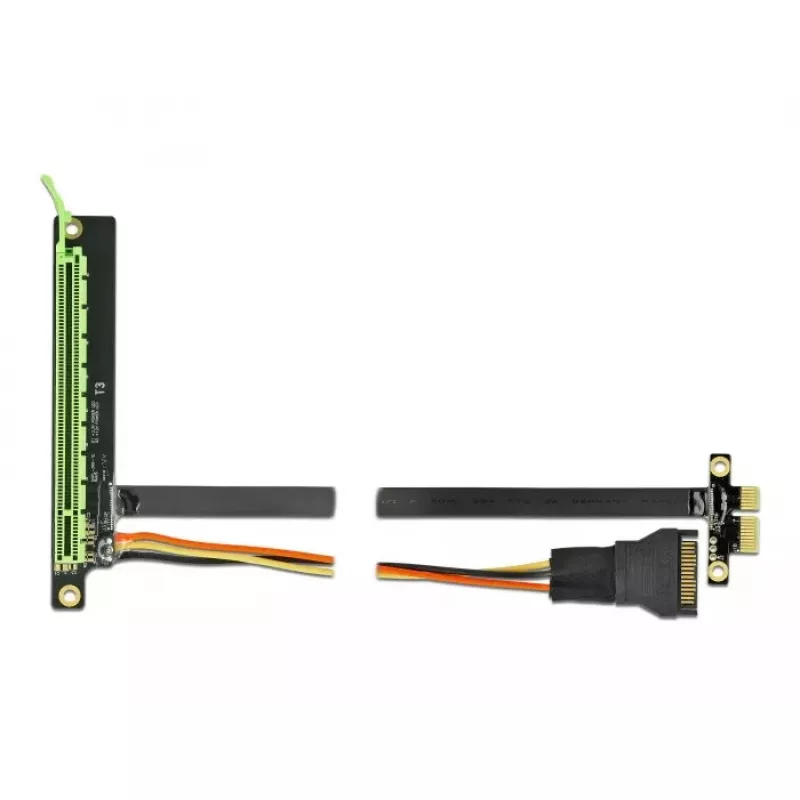

Riser Card DeLOCK PCI Express x1 auf x16 mit flexiblem Kabel 80 cm

Diese PCI-Express-Riser-Karte von DELOCK ermöglicht den Anschluss einer PCI-Express-x16-Karte an ein System über eine PCI-Express-x1-Host-Schnittstelle. Das Gerät enthält ein flexibles 80-cm-Kabel mit SATA-Stromanschluss für eine platzsparende Installation im Computergehäuse und unterstützt die Verlegung des PCIe-x16-Steckplatzes von der Hauptplatine weg, um verschiedene Layouts zu ermöglichen.

Vorteile

Die Riser-Karte bietet ein flexibles 80-cm-Kabel, das die Installation in engen oder nicht standardmäßigen Gehäuselayouts ermöglicht. Sie verwendet einen standardmäßigen SATA-Stromanschluss für stabile Stromversorgung und einen PCIe-x16-Ausgang für Kompatibilität mit Erweiterungskarten in voller Größe. Das kompakte Design und die Farbgebung in Schwarz und Grün helfen, das Modul in verschiedene Systemaufbauten zu integrieren.

Geeignet für

• Systeme, die eine Verlegung eines PCIe-x16-Steckplatzes aus Platz- oder Luftstromgründen erfordern
• Kompakte oder kundenspezifische PC-Gehäuse, bei denen eine direkte Installation auf der Hauptplatine nicht möglich ist
• Test- oder Entwicklungsumgebungen, die flexiblen Zugriff auf eine PCIe-x16-Karte benötigen

Technische Daten

• Marke: DELOCK
• Modell / MPN: 85763
• EAN: 4043619857630
• Schnittstelle (Host): PCI Express x1
• Schnittstelle (Gerät): PCI Express x16
• Kabellänge: 80 cm (0,8 m)
• Stromanschluss: SATA
• Farben: Schwarz / Grün

Verwendung

Verbinden Sie den PCI-Express-x1-Anschluss der Riser-Karte mit dem entsprechenden Steckplatz auf der Hauptplatine. Befestigen Sie die PCI-Express-x16-Karte am x16-Steckplatz der Riser-Karte und sichern Sie sie nach Bedarf. Schließen Sie ein SATA-Stromkabel vom Netzteil des Systems an den Stromanschluss der Riser-Karte an, um eine ordnungsgemäße Stromversorgung zu gewährleisten. Verlegen Sie das flexible Kabel so, dass die Karte ordentlich in das Gehäuse passt, ohne eingeklemmt zu werden oder scharfe Biegungen zu entstehen.

Empfehlungen

Stellen Sie sicher, dass der SATA-Stromanschluss fest verbunden ist und das Kabel so verlegt ist, dass es keine Lüfter oder andere Komponenten behindert. Überprüfen Sie vor der Installation die BIOS- und Betriebssystemunterstützung des Motherboards für Geräte, die über einen PCIe-x1-zu-x16-Riser angeschlossen sind.
