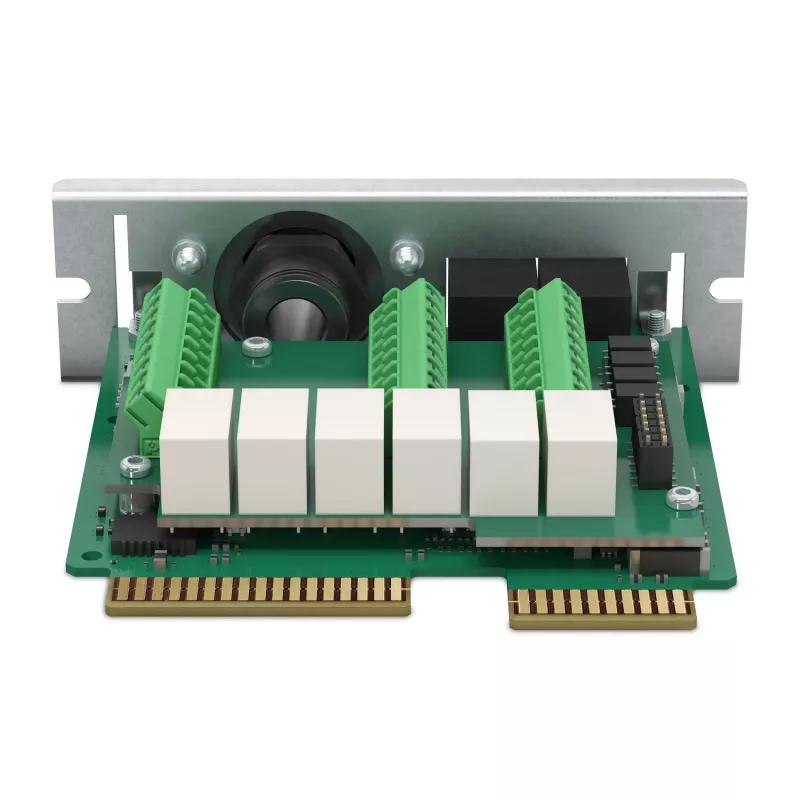

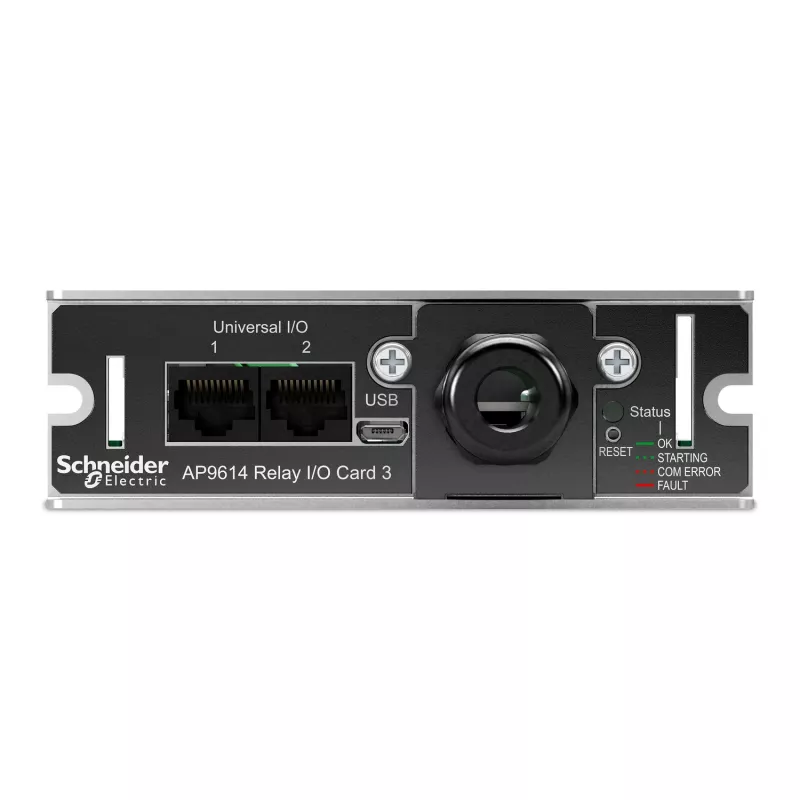

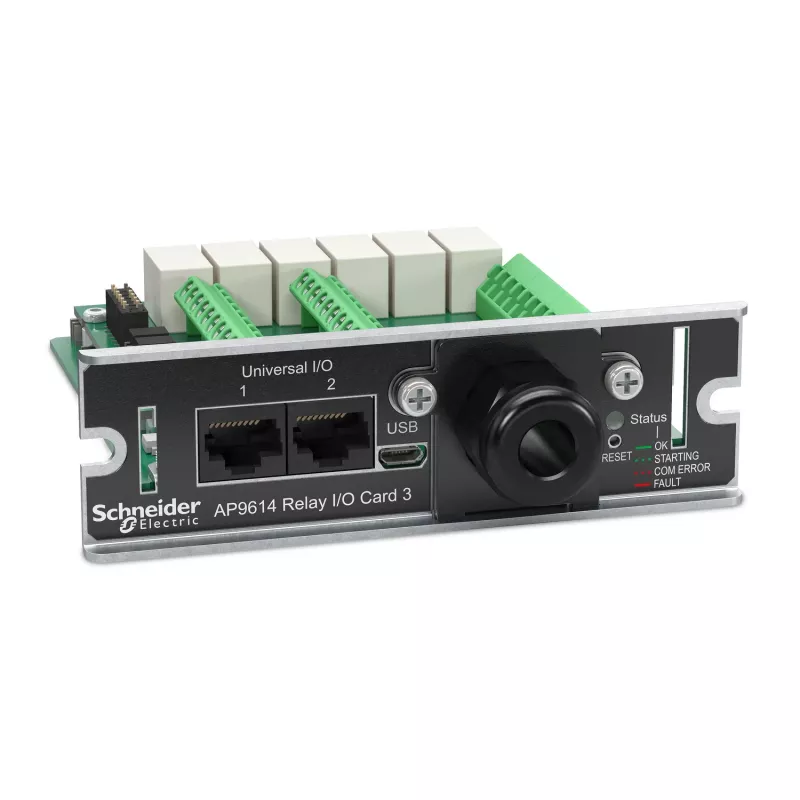

Relaiskarte APC AP9614 USV-Zubehör 121x128x38 mm

Die APC AP9614 Relaiskarte ist ein Zubehör für APC USV-Systeme, das potentialfreie Kontakteingänge und konfigurierbare Relaisausgänge hinzufügt. Sie bietet sechs Ausgangsrelais und vier Eingangskontakte zur Überwachung externer Auslöser und Steuerung angeschlossener Geräte. Zwei universelle I/O-Ports (UIO) nehmen optionale Umgebungssensoren oder das Dry Contact I/O-Zubehör auf, das die Karte um zwei weitere potentialfreie Kontakteingänge und Relaisausgänge erweitert. Die Karte wird über das mitgelieferte micro-USB-Kabel mit einem PC verbunden, um auf eine dynamische Weboberfläche für Konfiguration und Verwaltung zuzugreifen.

Vorteile

Die Relaiskarte erweitert die Integrationsmöglichkeiten der USV durch mehrere konfigurierbare Relaisausgänge und Eingänge für Automatisierung und Alarmierung. Die Unterstützung von Umgebungssensoren und einem zusätzlichen Dry Contact I/O-Zubehör ermöglicht Erweiterungen ohne Austausch der Karte. Die micro-USB-Verbindung und die Weboberfläche bieten eine unkomplizierte Konfiguration von USV-Einstellungen, Relaisaktionen und Sensorauslösern.

Geeignet für

• Fernverwaltung von USV-ausgelösten Ereignissen
• Integration von USV-Signalen mit Gebäudemanagement- oder Steuerungssystemen
• Hinzufügen von externen sensorausgelösten Aktionen zum USV-Betrieb
• Erweiterung der Relais- und Kontakt-I/O-Kapazität in Serverräumen und Netzwerkschränken

Technische Daten

• Modell: APC AP9614
• Funktion: Relaiskarte für potentialfreie Kontakte I/O
• Ausgänge: 6 konfigurierbare Relais
• Eingänge: 4 potentialfreie Kontakteingänge
• Erweiterbar: 2 UIO-Ports; unterstützt Dry Contact I/O-Zubehör (fügt 2 Eingänge und 2 Relaisausgänge hinzu)
• Schnittstelle: micro-USB für Weboberfläche
• Abmessungen: 121 x 128 x 38 mm
• Gewicht: 0,2 kg
• Marke: APC
• MPN: AP9614
• EAN: 0731304733065

Anwendung

Installieren Sie die AP9614-Karte gemäß der USV-Hardware-Anleitung in den kompatiblen APC USV-Erweiterungssteckplatz. Schließen Sie die erforderlichen potentialfreien Kontakteingänge und Relaisausgänge über die Kartenklemmen an externe Geräte oder Steuerungssysteme an. Verwenden Sie das mitgelieferte micro-USB-Kabel, um die Karte mit einem PC zu verbinden, öffnen Sie die Weboberfläche und konfigurieren Sie Relaiszuordnungen, Eingabeaktionen und Schwellenwerte der Umgebungssensoren. Definieren Sie Aktionen, die durch Statusänderungen oder USV-Ereignisse ausgelöst werden sollen, und speichern Sie die Konfiguration.

Empfehlungen

Überprüfen Sie die USV-Kompatibilität und befolgen Sie die APC-Installationsrichtlinien. Verwenden Sie geschirmte Verkabelung für kritische Signalleitungen und testen Sie Relaisaktionen in einer kontrollierten Umgebung, bevor Sie sie in Produktivsystemen einsetzen.
