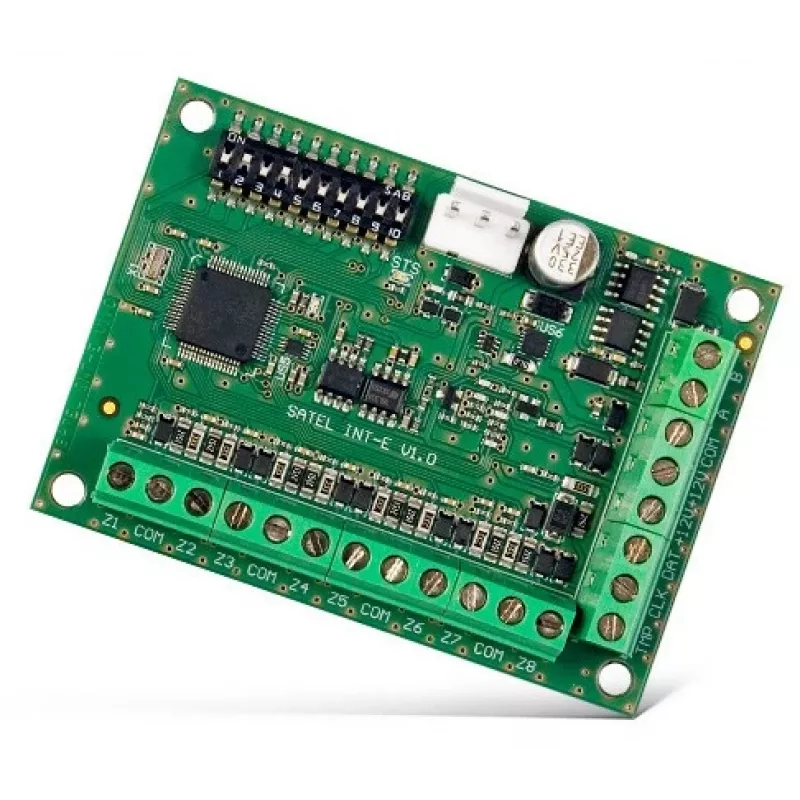

Relais-Modul Satel INT-E Alarm- / Melder-Zubehör

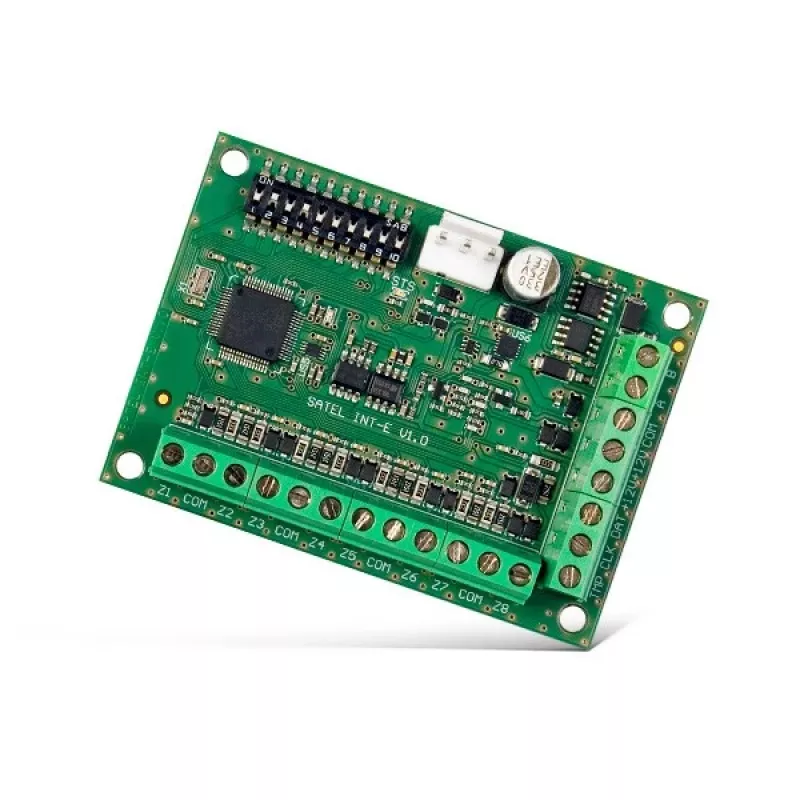

Das Satel INT-E Zonenerweiterungsmodul fügt kompatiblen Zentralen acht Drahtzonen hinzu und unterstützt den direkten Anschluss von Rollladen- und Erschütterungsmeldern. Das als Ersatz für das Modul CA-64 E/CA-64 EPS konzipierte INT-E ist mit den Familien INTEGRA, INTEGRA Plus, VERSA, VERSA Plus, PERFECTA, PERFECTA-T und der Zutrittszentrale ACCO-NT kompatibel. Das Modul wird mit 12 V versorgt und ist kompakt und leicht für eine einfache Installation.

Vorteile

Das INT-E ermöglicht eine zuverlässige Erweiterung von Alarmanlagen, indem es acht zusätzliche Drahtzonen und einen Sabotageeingang zur Erkennung von Gehäuseöffnungen bereitstellt. Es unterstützt den direkten Anschluss von Rollladen- und Erschütterungsmeldern, vereinfacht die Integration mit unterstützten Zentralen und ersetzt das ältere Modul CA-64 E/CA-64 EPS. Geringe Abmessungen und geringes Gewicht erleichtern die Montage in Steuergehäusen, während die 12-V-Versorgung und der Auslösestrom von 80 mA den typischen Stromversorgungen von Alarmanlagen entsprechen.

Geeignet für

• Erweiterung von Drahtzonen an Alarmanlagen der Serien INTEGRA und VERSA
• Integration mit Zentralen der Serien PERFECTA und PERFECTA-T
• Verwendung mit Zutrittskontrollsystemen ACCO-NT
• Anschluss von Rollladen- und Erschütterungsmeldern

Technische Daten

• Hersteller: SATEL
• Modell: INT-E (Ersatz für CA-64 E / CA-64 EPS)
• Zusätzliche Zonen: 8 Drahtzonen
• Versorgungsspannung: 12 V
• Auslösestrom: 80 mA
• Abmessungen (B×T): 80 mm × 57 mm
• Gewicht: 47 g
• MPN: 5 905 033 331 556
• EAN: 5905033331556

Verwendung

Montieren Sie das INT-E-Modul im Inneren des Zentralengehäuses und schließen Sie es gemäß dem Verdrahtungsplan des Herstellers an den Bus der kompatiblen Zentrale an. Schließen Sie die Melder an die acht Zoneneingänge an und verwenden Sie bei Bedarf die dedizierten Eingänge für Rollladen- und Erschütterungsmelder. Versorgen Sie das Modul mit einer 12-V-Stromversorgung, die den Systemstrom liefern kann; achten Sie auf die richtige Polarität. Konfigurieren Sie die Zentrale so, dass sie die zusätzlichen Zonen gemäß der Installationsanleitung der Zentrale erkennt.

Empfehlungen

Installieren und konfigurieren Sie das Modul gemäß den Installationsanweisungen von SATEL. Stellen Sie sicher, dass die Firmware der Zentrale das INT-E unterstützt und überprüfen Sie die Kapazität der Stromversorgung, bevor Sie Melder hinzufügen. Zur Sicherheit und zum ordnungsgemäßen Betrieb sollten Installation und Verkabelung von qualifiziertem Personal durchgeführt werden.
