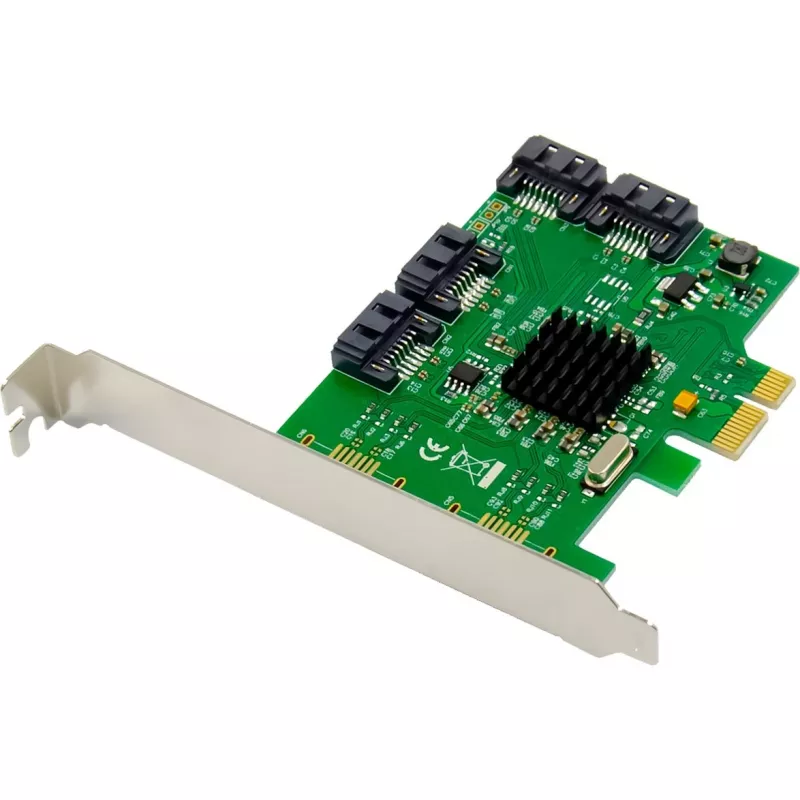

RAID-Controller Dawicontrol DC-614E PCI Express 2.0 6 Gbit/s

Der DAWICONTROL DC-614E ist ein RAID-Controller, der für Systeme mit einem PCI-Express-Steckplatz entwickelt wurde und PCI Express 2.0 unterstützt. Er bietet eine Datenübertragungsrate von 6 Gbit/s und ist mit den Schnittstellen Serial ATA, Serial ATA II und Serial ATA III kompatibel, sodass eine Reihe von SATA-Laufwerken für RAID-Konfigurationen und Speichererweiterungen angeschlossen werden können. Der Controller ist für den Einbau in Desktop- oder Server-Motherboards vorgesehen, die über einen freien PCI-Express-Steckplatz verfügen, und für Anwender, die eine hardwarebasierte Verwaltung mehrerer SATA-Geräte benötigen.

Vorteile

Der DC-614E bietet eine standardisierte PCI-Express-Hostschnittstelle für die einfache Integration in Systeme mit PCIe-2.0-Unterstützung. Durch die Kompatibilität mit Serial ATA, Serial ATA II und Serial ATA III unterstützt der Controller Laufwerke verschiedener SATA-Generationen und erhält dabei eine Übertragungsfähigkeit von bis zu 6 Gbit/s. Seine RAID-Funktionalität zentralisiert die Speicherverwaltung und kann je nach gewähltem RAID-Level den Datendurchsatz und die Redundanz verbessern.

Geeignet für (Aufgaben / Anwendungsfälle)

• Erweiterung der SATA-Speicherkapazität in Desktop-Workstations oder kleinen Servern
• Implementierung von RAID-Arrays für verbesserte Leistung oder Redundanz
• Anschluss von SATA-Laufwerken verschiedener Generationen (SATA, SATA II, SATA III)
• Systeme, die einen mit PCI Express 2.0 kompatiblen RAID-Controller benötigen

Wichtige Spezifikationen

• Host-Schnittstelle: PCI Express (PCIe 2.0 kompatibel)
• Maximale Datenübertragungsrate: 6 Gbit/s
• Unterstützte Laufwerksschnittstellen: Serial ATA, Serial ATA II, Serial ATA III

Verwendung

Installieren Sie den DC-614E in einen verfügbaren PCI-Express-Steckplatz eines ausgeschalteten Systems unter Beachtung der üblichen ESD-Vorsichtsmaßnahmen. Schließen Sie die SATA-Datenkabel vom Controller an die Speicherlaufwerke und die Stromkabel der Laufwerke an das Systemnetzteil an. Rufen Sie nach dem Einschalten das System-BIOS/UEFI oder das RAID-Konfigurationsprogramm auf, um die angeschlossenen Laufwerke zu erkennen und das gewünschte RAID-Level oder den Festplattenmodus zu konfigurieren. Installieren Sie alle erforderlichen Treiber oder Verwaltungssoftware für das verwendete Betriebssystem, um die volle Controller-Funktionalität zu ermöglichen.

Empfehlungen

Stellen Sie sicher, dass das Host-System PCI Express 2.0 unterstützt oder abwärtskompatibel mit PCIe-2.0-Geräten ist, und überprüfen Sie, dass ausreichend Strom und Kühlung für die Anzahl der angeschlossenen Laufwerke vorhanden sind. Verwenden Sie kompatible SATA-Kabel und abgestimmte Laufwerkstypen, wenn RAID-Leistung oder -Zuverlässigkeit im Vordergrund stehen. Befolgen Sie die Anweisungen des Herstellers für Firmware-Updates und Treiberinstallation, um Kompatibilität und Stabilität zu gewährleisten.
