Radiator EKWB Modell — Messing/Kupfer/Edelstahl weiß 130×285×58 mm

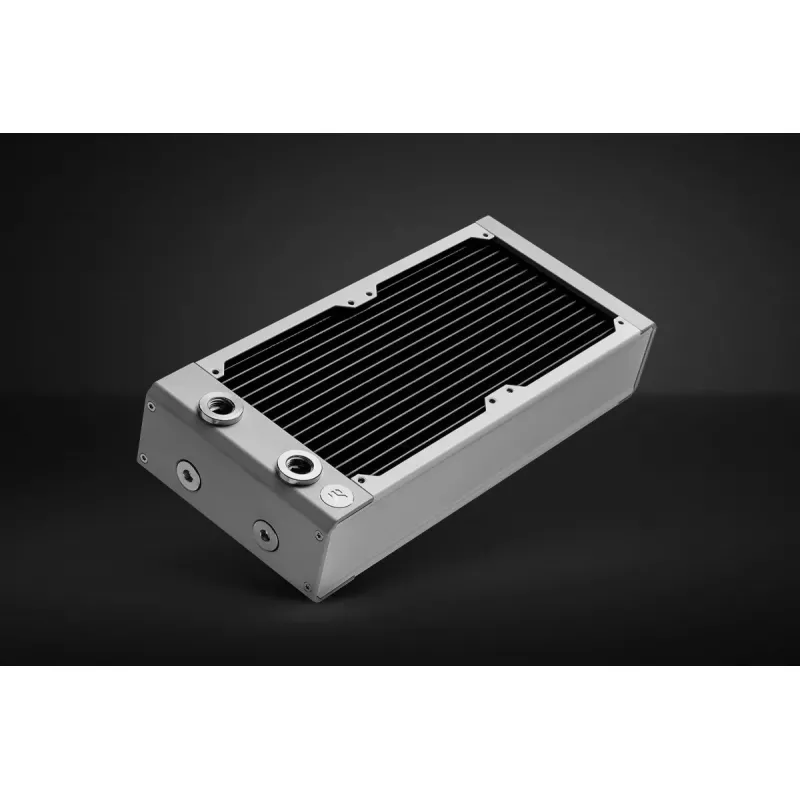

Der EKWB Radiator Modell 3831109839492 ist ein 58 mm dicker Radiator der EK-Quantum Surface X-Serie in weißer Ausführung. Gefertigt aus Messing, Kupfer und Edelstahl, misst dieser kompakte Radiator 130×285×58 mm und wiegt 1,58 kg. Er ist als Ersatz- oder Upgrade-Komponente für individuelle PC-Flüssigkeitskühlkreisläufe konzipiert und bietet eine Wärmetauschfläche mit Metallkern, die sich für CPU- und GPU-Wasserkühlungssysteme in Desktop-Systemen eignet. Der Kern der X-Serie verwendet sechzehn 2-mm-Kupferrohre und hochwertige, nicht gelüftete Kupferlamellen mit einer Dichte von 18 FPI, um ein Gleichgewicht zwischen Wärmeübertragung und Luftwiderstand zu erreichen.

Vorteile

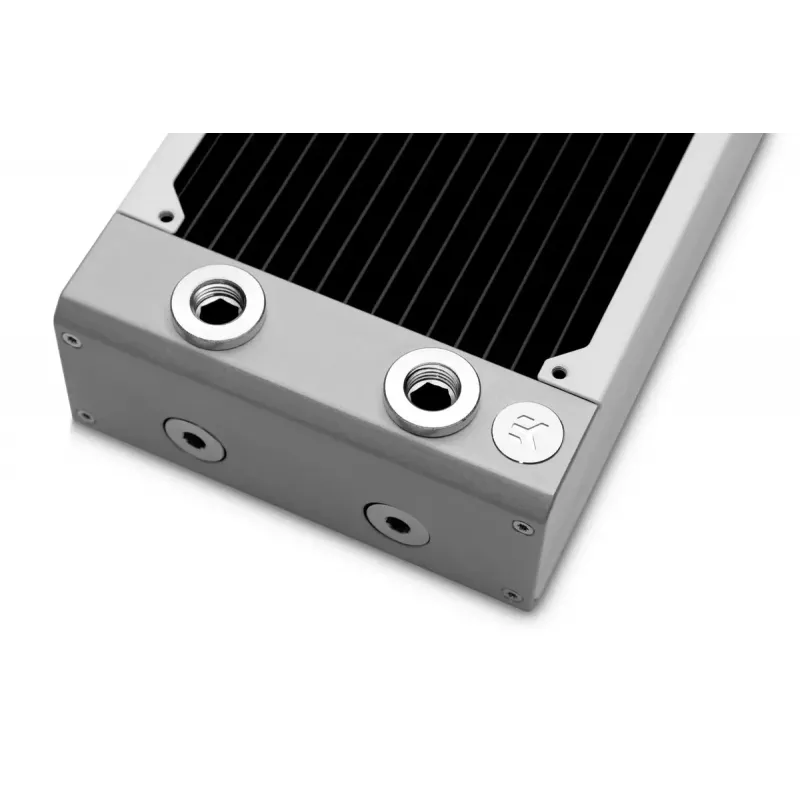

Die Dicke von 58 mm erhöht die Wärmekapazität im Vergleich zu dünneren Radiatoren und ist darauf ausgelegt, von mittleren und hohen Lüftergeschwindigkeiten oder Push/Pull-Konfigurationen zu profitieren. Vier G1/4"-Gewindeanschlüsse am Gehäuse sowie ein fünfter G1/4"-Anschluss am Endtank ermöglichen eine flexible Kreislaufführung und ein unkompliziertes Entleeren oder Entlüften. Der Radiator ist auf geringen Kühlmittelströmungswiderstand ausgelegt, um die Pumpenbelastung zu reduzieren und den Betrieb mehrerer Radiatoren an einer einzigen Pumpe zu ermöglichen. Langlebige Materialien und eine halbmatte weiße Beschichtung auf den Edelstahl-Seitenplatten kombinieren sich mit stranggepressten Aluminium-Endkappen für mechanische Stabilität und eine hochwertige Passform und Oberfläche.

Geeignet für

• Individuelle Desktop-Wasserkühlkreisläufe für die CPU-Kühlung
• GPU-Wasserblöcke in kombinierten CPU/GPU-Kreisläufen
• Hochleistungs- oder übertaktete Systeme, die ein erhöhtes Radiatorvolumen erfordern
• Gehäuse, die 58 mm dicke Radiatoren und 120-mm-Lüftermontage aufnehmen können

Technische Daten

• Abmessungen: 130 × 285 × 58 mm
• Gewicht: 1,58 kg
• Materialien: Messing, Kupfer (Rohre und Lamellen), Edelstahl-Seitenplatten, Aluminium-Endkappen
• Rohranzahl und -größe: sechzehn 2-mm-Kupferrohre

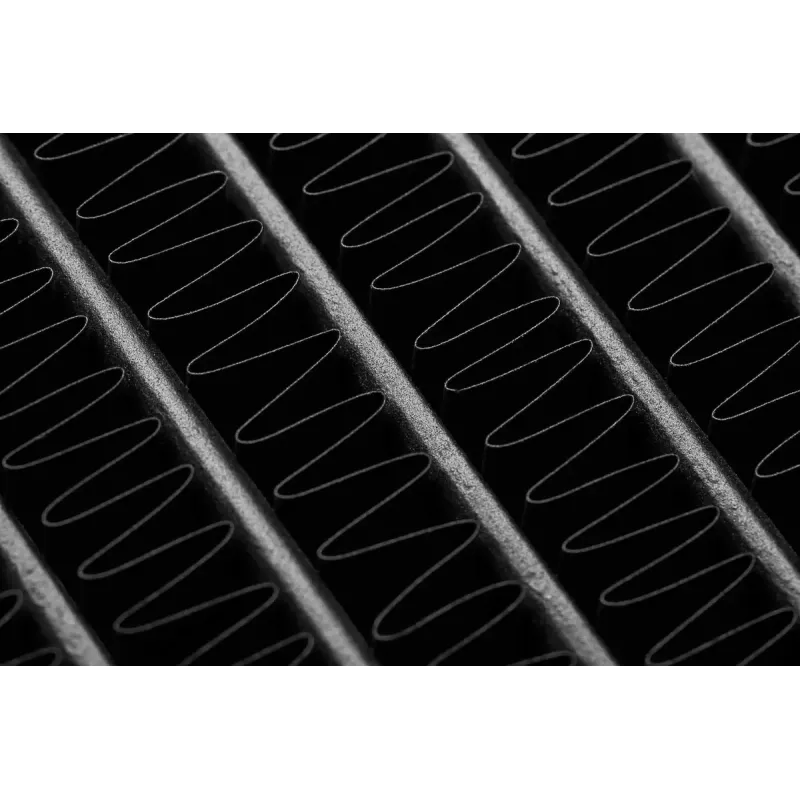

• Lamellendichte: 18 Lamellen pro Zoll (FPI), nicht gelüftete Kupferlamellen
• Anschlüsse: mehrere G1/4"-Gewindeanschlüsse, einschließlich eines dedizierten Entleerungs-/Entlüftungsanschlusses
• Lüfterkompatibilität: standardmäßige 120-mm-Lüfter, 25 mm Dicke werden mit den mitgelieferten Schrauben unterstützt
• Design: Kern mit geringem Strömungswiderstand, EK-Matrix7-Anschlussabstandskompatibilität

Verwendung

Installieren Sie den Radiator in Ihrem Gehäuse mit den mitgelieferten M4-Schrauben für die Lüftermontage und Gehäusebefestigung; verwenden Sie die acht M4x30-mm-Schrauben für 25 mm dicke 120-mm-Lüfter und die M4x5-mm-Schrauben zur Befestigung des Radiators am Chassis. Konfigurieren Sie die Schläuche mit den G1/4"-Anschlüssen passend zu Ihrem Kreislauflayout und reservieren Sie den G1/4"-Anschluss am Endtank zum Entleeren und Entlüften. Befolgen Sie die üblichen Verfahren zum Befüllen des Kreislaufs, entlüften Sie gründlich und überprüfen Sie den Pumpenfluss vor dem normalen Betrieb. Wenn Sie dickere Radiatoren wie dieses Modell der X-Serie verwenden, wählen Sie Lüfter mit ausreichendem Luftstrom, um Wärme durch den 58-mm-Kern zu transportieren – Lüfter mit mittlerer bis hoher Geschwindigkeit oder Push/Pull-Setups sind geeignet.

Empfehlungen

Verwenden Sie Lüfter, die für mittleren bis hohen Luftstrom ausgelegt sind, und ziehen Sie Push/Pull-Konfigurationen in Betracht, um die thermische Leistung zu maximieren. Bevorzugen Sie Lüfter mit abgedichtetem Rahmen für einen gleichmäßigen Luftstrom über das quadratische Lüftergehäuse. Verwenden Sie die mitgelieferten M4-Schrauben, um Schäden am Radiator zu vermeiden; falls längere Schrauben benötigt werden, stellen Sie sicher, dass sie nicht in Bereiche hinter den Lamellen eindringen. Nutzen Sie bei der Kreislaufplanung die mehreren G1/4"-Anschlüsse, um saubere Schlauchführungen zu erstellen, und verwenden Sie den dedizierten Endanschluss zum Entleeren und Entlüften von Luft.
