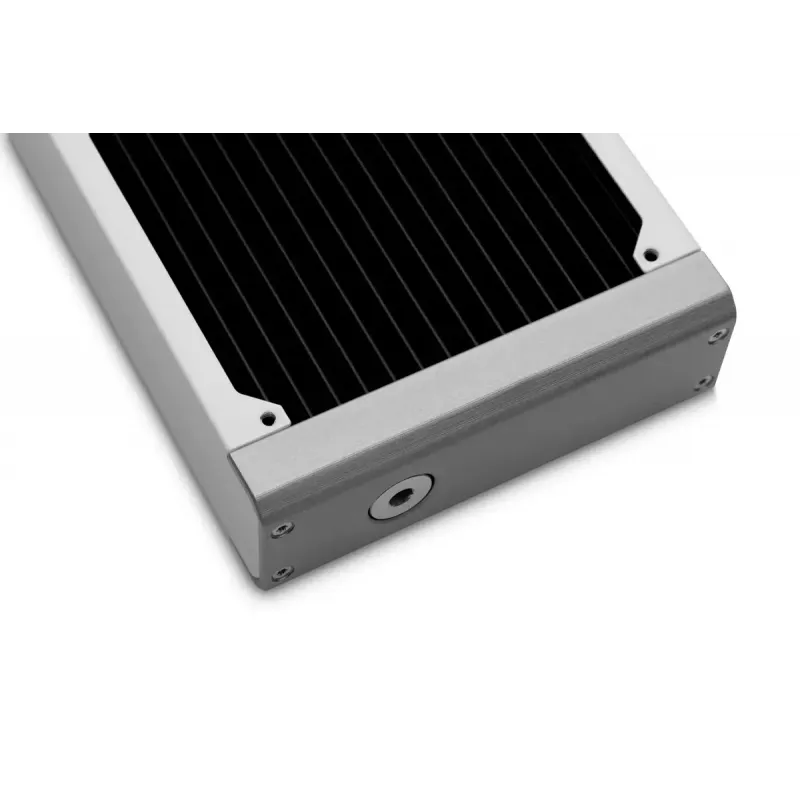

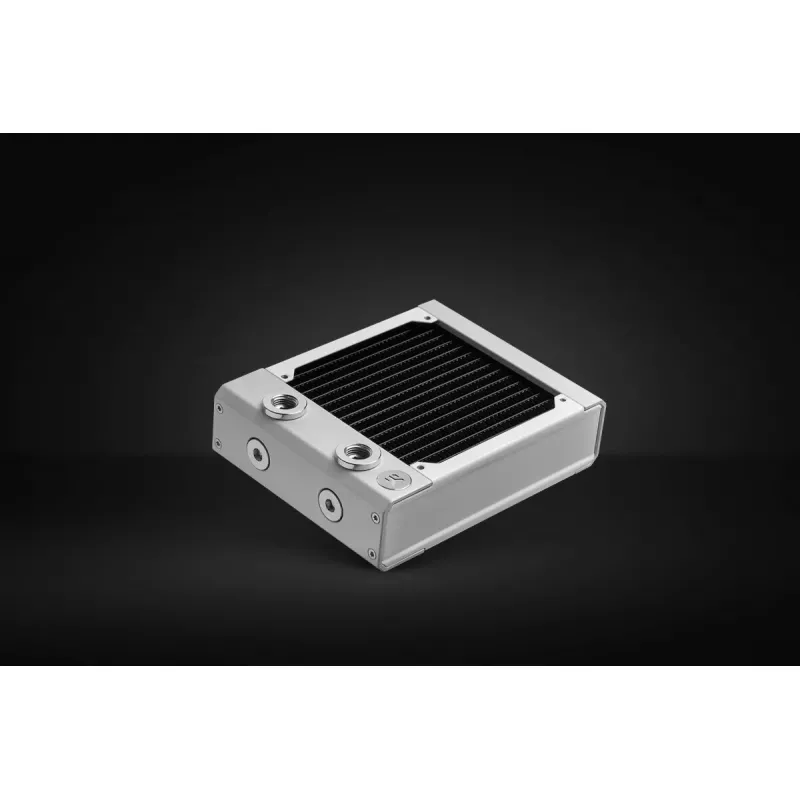

Radiator EK Water Blocks Messing Kupfer Edelstahl Weiß 130 mm 165 mm 44 mm

Der EK Water Blocks 3831109839133 Radiator ist ein kompakter, leistungsstarker Flüssigkeitskühlradiator, der aus Messing, Kupfer und Edelstahl gefertigt ist und weiße, seidenmatte Seitenplatten sowie schwarz beschichtete Lamellen aufweist. Mit Außenabmessungen von etwa 130 mm × 165 mm × 44 mm (Breite × Tiefe × Dicke) ist dieser EK-Quantum P Series Surface Radiator für eine effiziente Wärmeableitung bei gleichzeitig geringem Strömungswiderstand und leisem Betrieb in einem breiten Lüfterdrehzahlbereich ausgelegt. Das Design umfasst insgesamt fünf G1/4-Zoll-Gewindeanschlüsse (vier am Korpus und einer am Endtank) für eine flexible Kreislaufführung und ein bequemes Entleeren oder Entlüften.

Vorteile

Der Radiator verwendet sechzehn 2 mm starke Kupferrohre und hochwertige, nicht gelochte Kupferlamellen mit einer Dichte von 18 Lamellen pro Zoll (FPI), um Wärmeübertragung und Luftwiderstand auszubalancieren und so eine gute Kühlung selbst bei niedrigen Lüfterdrehzahlen zu ermöglichen. Die stranggepressten Aluminiumendkappen und die geprägten Seitenplatten erzeugen eine starre Struktur, die Verformungen bei Einbau und Handhabung widersteht. Die Flexibilität durch mehrere Anschlüsse, der geringe interne Strömungswiderstand und die Kompatibilität mit standardmäßigen 120-mm-Lüftern (25 mm Dicke) erlauben die Integration dieses Radiators in eine breite Palette benutzerdefinierter Flüssigkeitskühlkreisläufe, ohne typische Pumpen übermäßig zu belasten.

Geeignet für

• Benutzerdefinierte PC-Flüssigkeitskühlkreisläufe, die einen kompakten, hocheffizienten Radiator erfordern
• Small-Form-Factor-Builds und Gehäuse, die dickere 44-mm-Radiatoren unterstützen
• Multi-Radiator-Konfigurationen, die von einer einzigen Pumpe (D5 oder DDC) angetrieben werden, dank des geringen Strömungswiderstands
• Anwender, die eine einfache Kreislaufentleerung und -entlüftung über einen zusätzlichen G1/4-Zoll-Anschluss wünschen

Technische Hauptdaten

• Materialien: Messing-Innenteile, Kupferrohre und -lamellen, Edelstahl-Seitenplatten, stranggepresste Aluminiumendkappen
• Abmessungen (ca.): 130 mm × 165 mm × 44 mm (B × T × H)
• Anzahl und Größe der Rohre: sechzehn Kupferrohre, 2 mm Breite
• Lamellendichte: 18 Lamellen pro Zoll (FPI), nicht gelochte Kupferlamellen mit schwarzer Wärmebeschichtung

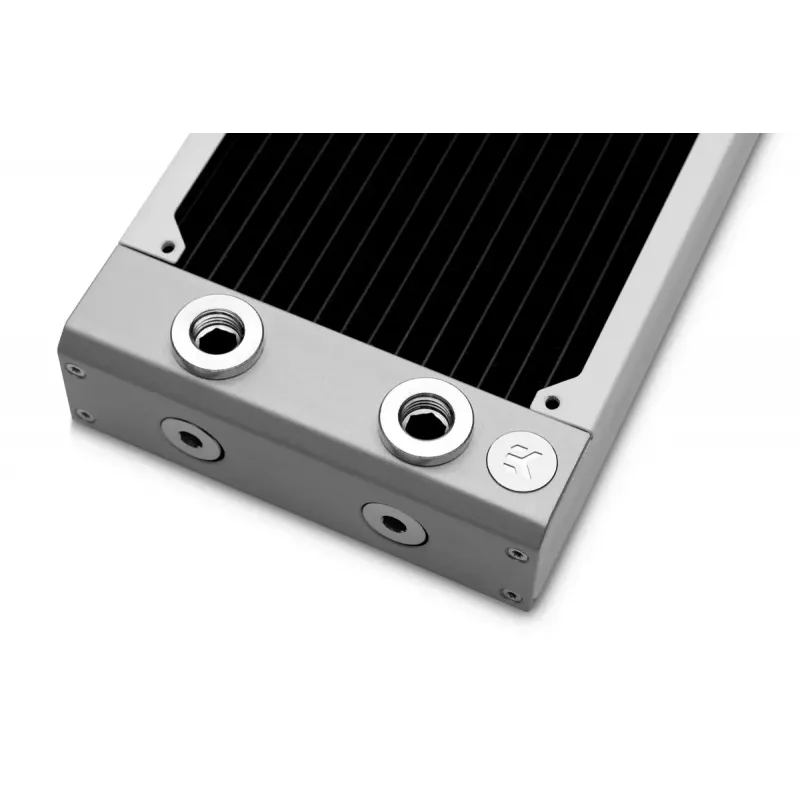

• Anschlüsse: fünf G1/4-Zoll-Gewindeanschlüsse (vier am Korpus, einer am Endtank) für Einlass/Auslass und Entleerung/Entlüftung
• Lüfterkompatibilität: kompatibel mit standardmäßigen 120-mm-Lüftern, 25 mm Dicke (mitgelieferte Schrauben sind für 120-mm-Lüfter, M4 Philips Rundkopf)
• Oberfläche: seidenmatt weiß beschichtete Seitenplatten und schwarz beschichtete Lamellen

Verwendung

Montieren Sie den Radiator an einer Stelle in Ihrem Gehäuse, die einen Radiator mit 44 mm Dicke und die Platzierung von 120-mm-Lüftern unterstützt. Verwenden Sie die mitgelieferten M4-Schrauben, um 120-mm-Lüfter in Push- oder Pull-Konfiguration zu befestigen; für eine höhere Kühlleistung kann auch eine Push/Pull-Konfiguration eingesetzt werden. Konfigurieren Sie die G1/4-Zoll-Anschlüsse mit geeigneten Fittings und Schläuchen für Ihre Kreislaufführung und reservieren Sie den speziellen Endtank-Anschluss für die Entleerung und Entlüftung während des Befüllens und der Wartung. Stellen Sie sicher, dass die Fittings korrekt angezogen sind, und prüfen Sie bei einem ersten Lecktest auf Undichtigkeiten, bevor Sie andere Systemkomponenten mit Strom versorgen.

Empfehlungen

Für eine optimale Balance zwischen Geräuschpegel und Kühlung betreiben Sie den Radiator wenn möglich mit niedrigen bis mittleren Lüfterdrehzahlen, aufgrund seiner Lamellendichte von 18 FPI. Verwenden Sie EK-Quantum- oder ähnliche Lüfter mit versiegeltem Rahmen für beste Montagestabilität und Luftstrom. Wenn Sie mehrere Radiatoren in einem Kreislauf planen, berücksichtigen Sie die Pumpenkapazität (D5 oder DDC empfohlen) und positionieren Sie den speziellen Entlüftungsanschluss so, dass zukünftige Wartungsarbeiten vereinfacht werden.
