Radiator EK Water Blocks Messing Kupfer Edelstahl Schwarz 130mm 285mm 48mm

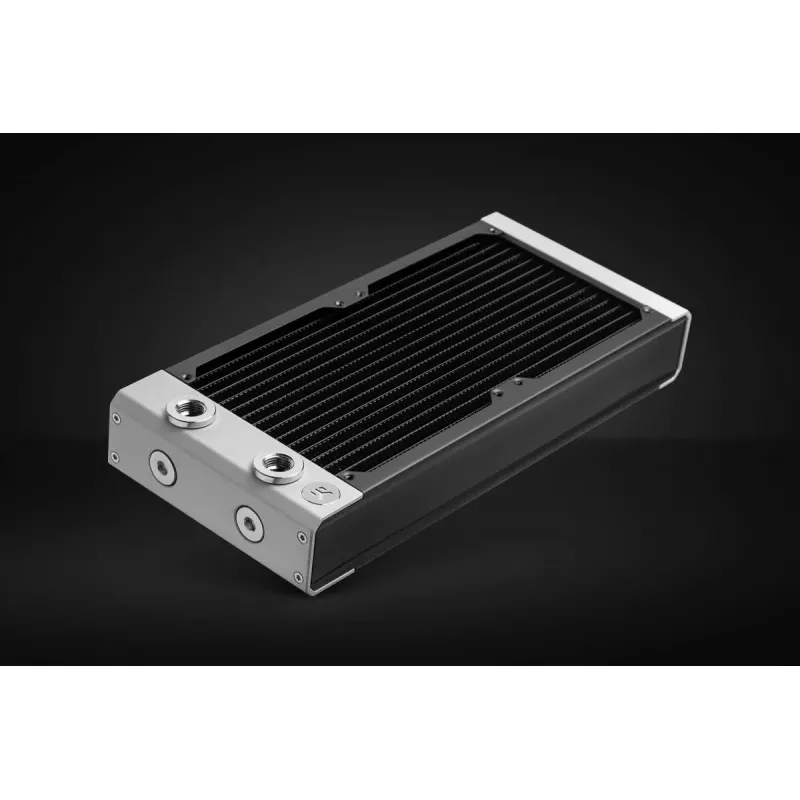

Der EK-Quantum P Series Surface Radiator mit 48 mm Dicke ist für leisen Betrieb und hohe Kühlleistung über einen breiten Lüfterdrehzahlbereich ausgelegt. Er verfügt über vier G1/4"-Gewindeanschlüsse sowie einen fünften G1/4"-Anschluss im Endtank für einfaches Entleeren und Entlüften. Sechzehn 2-mm-Kupferrohre sorgen für ungehinderten Kühlmittelfluss, während ungeprägte Kupferlamellen mit 18 FPI ein ausgewogenes Verhältnis zwischen Wärmeübertragung und Luftströmungswiderstand bieten. Der Radiator unterstützt Push-/Pull-Lüfterkonfigurationen und ist mit Standard-120-mm-Lüftern (25 mm Dicke) unter Verwendung der mitgelieferten Schrauben kompatibel.

Vorteile

Der Surface P Radiator verbessert frühere Designs mit einem optimierten Kern und verbesserter Lamellenstruktur und bietet bis zu 10 % bessere Kern-zu-Kern-Leistung im Vergleich zum CoolStream PE. Robuste stranggepresste Aluminium-Endkappen, Edelstahl-Seitenplatten mit halbglänzender schwarzer Lackierung und Lamellen mit einer hochleitfähigen mattschwarzen Beschichtung sorgen für Langlebigkeit und eine hochwertige Optik. Modulare Multiport-Endkappen ermöglichen flexible Schlauchführung und einen zusätzlichen Anschluss zur Entlüftung. Geringer interner Durchflusswiderstand erlaubt mehrere Radiatoren an einer einzelnen Pumpe und unterstützt den Betrieb mit niedriger Lüfterdrehzahl für reduzierte Geräuschentwicklung.

Wichtige Spezifikationen

• Dicke: 48 mm

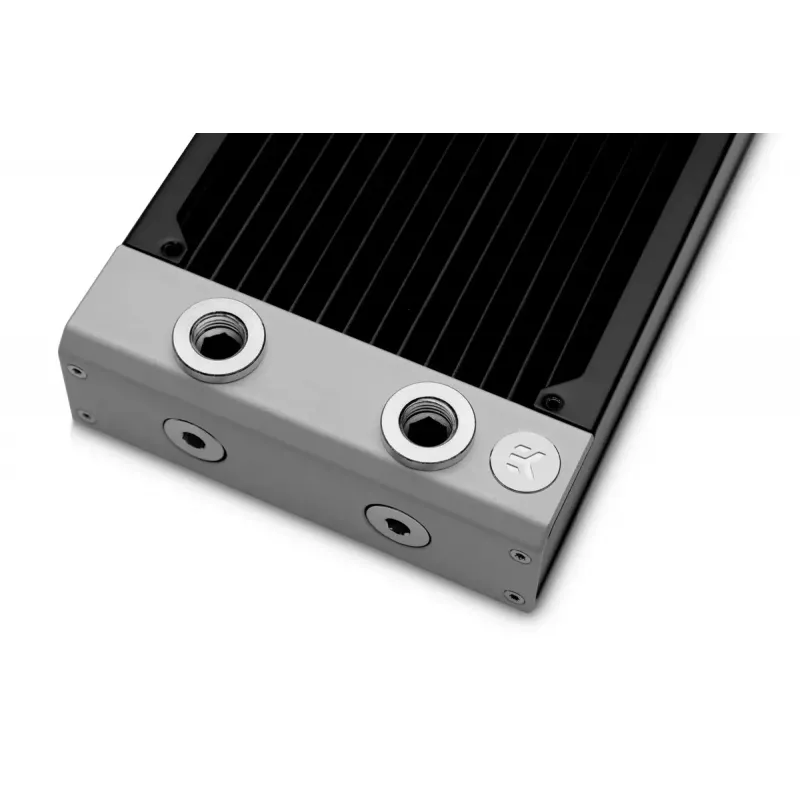

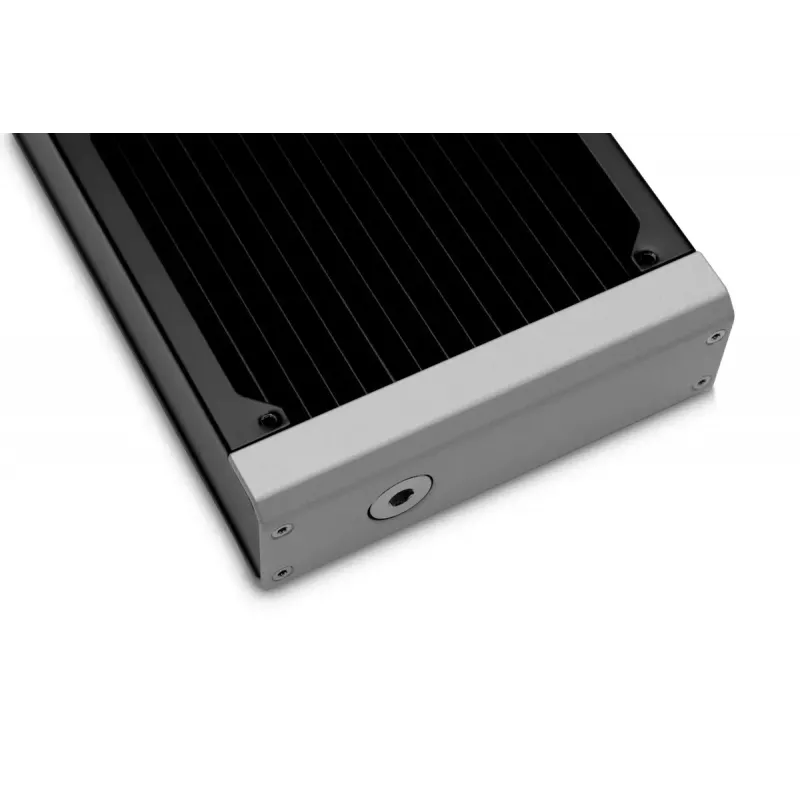

• Anschlüsse: Fünf G1/4"-Gewindeanschlüsse (vier am Korpus, einer am Endtank)
• Rohre: 16 Kupferrohre, jeweils 2 mm breit

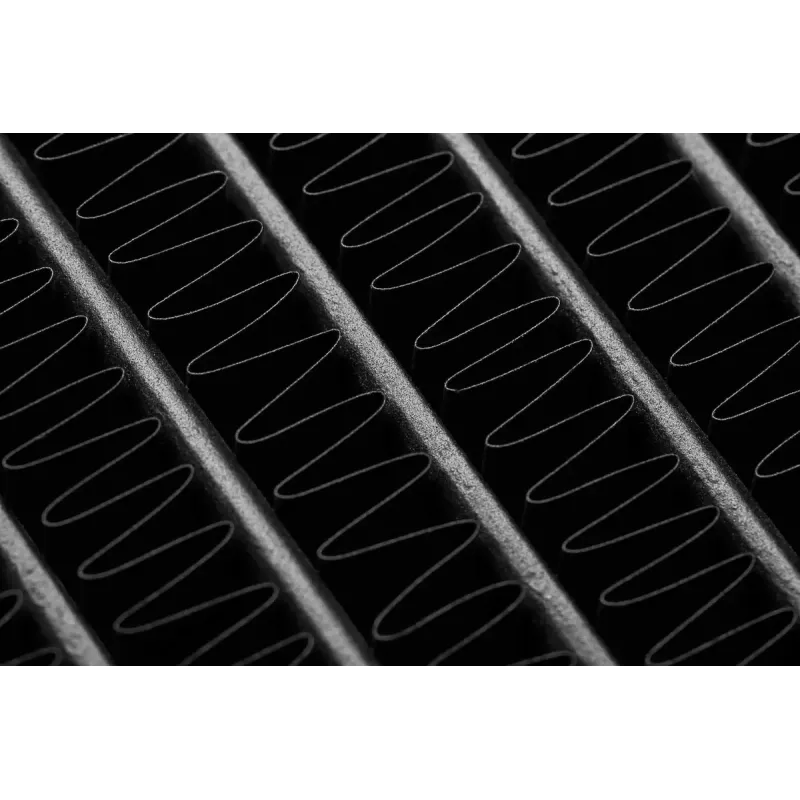

• Lamellendichte: 18 FPI, ungeprägte Kupferlamellen
• Kompatibilität: 120-mm-Lüfter mit 25 mm Dicke (Schrauben mitgeliefert)

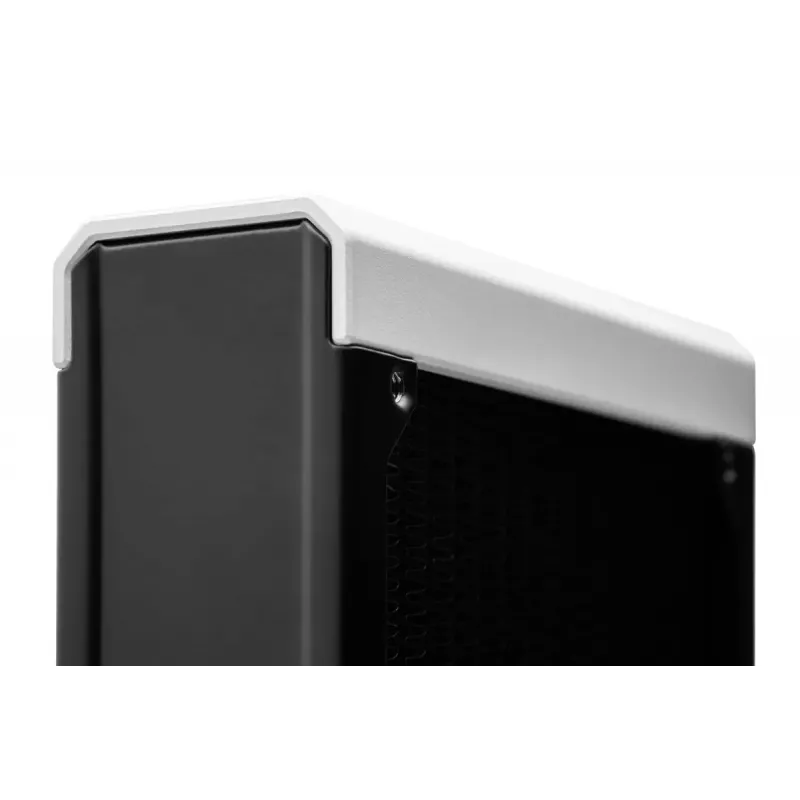

• Konstruktion: Stranggepresste Aluminium-Endkappen, Edelstahl-Seitenplatten, mattschwarz beschichtete Lamellen
• Mitgelieferte Schrauben: 8x M4x30 mm (für 25-mm-Lüfter), 8x M4x5 mm (für Gehäusemontage)
• Mitgeliefertes Werkzeug: 6-mm- und 9-mm-Sechskantschlüssel aus Stahl

Verwendung

Montieren Sie den Radiator mit den mitgelieferten M4-Schrauben: Verwenden Sie die 30-mm-Schrauben, um 25 mm dicke 120-mm-Lüfter zu befestigen, und die 5-mm-Schrauben, um den Radiator am Gehäuse zu sichern. Konfigurieren Sie die Lüfterausrichtung für Push-, Pull- oder Push-/Pull-Setups entsprechend den Kühlanforderungen. Installieren Sie die Schläuche über die G1/4"-Anschlüsse und nutzen Sie den dedizierten Endtank-Anschluss zum Entlüften oder Entleeren des Kreislaufs. Befolgen Sie die üblichen Praktiken für die Flüssigkeitskühlungsmontage und bevorzugen Sie Lüfter mit abgedichtetem Rahmen für optimale Leistung.

Empfehlungen

Verwenden Sie EK- oder ähnliche 120-mm-Lüfter mit abgedichtetem Rahmen und, falls mehrere Radiatoren hinzugefügt werden, eine Pumpe wie D5 oder DDC, um einen ausreichenden Durchfluss aufrechtzuerhalten. Achten Sie beim Austausch von Schrauben darauf, die M4-Spezifikation beizubehalten; das Kerndesign verträgt versehentliche Verwendung längerer Schrauben ohne Beeinträchtigung der strukturellen Integrität, es wird jedoch empfohlen, die mitgelieferten Schrauben zu verwenden.
