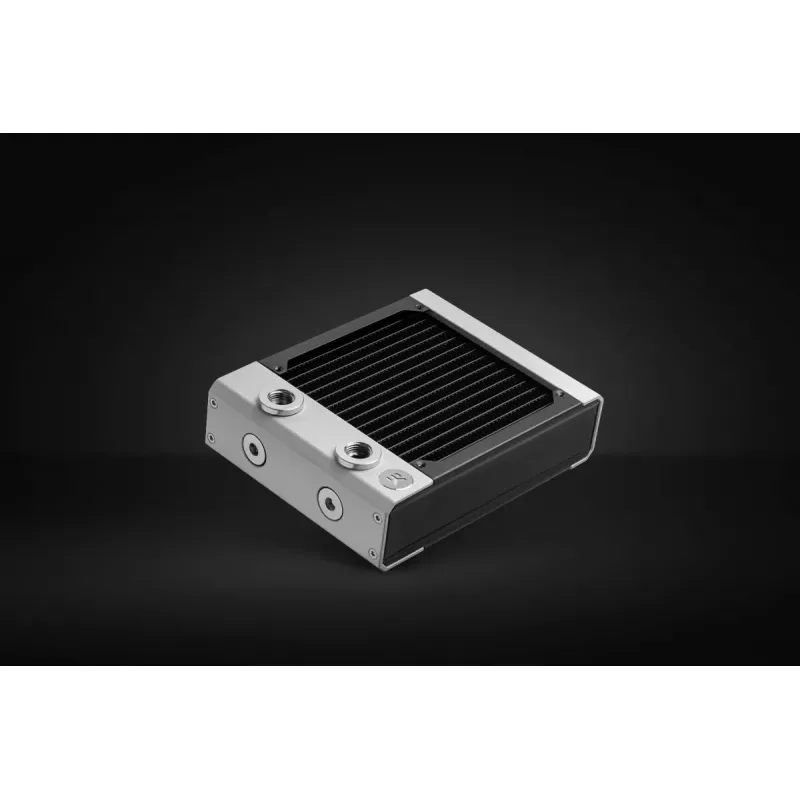

Radiator EK Water Blocks Messing Kupfer Edelstahl Schwarz 130 mm

Der EK Water Blocks 3831109838334 Radiator ist ein kompakter 130-mm-Radiator, der aus Messing, Kupfer und Edelstahl gefertigt und mit einer schwarzen Oberfläche und einer Höhe von 44 mm versehen ist. Er verwendet sechzehn 2 mm breite Kupferrohre und nicht gelochte Kupferlamellen mit 18 FPI, um Wärmeübertragung und Luftstromwiderstand auszugleichen und so eine effektive Kühlung auch bei niedrigen Lüfterdrehzahlen zu ermöglichen. Der Radiator verfügt über fünf G1/4"-Gewindeanschlüsse (vier am Hauptkörper und einer am Endtank), um die Loop-Planung, Entleerung und Entlüftung zu vereinfachen. Dicke stranggepresste Aluminium-Endkappen, gestanzte Seitenplatten und eine mattschwarze Lamellenbeschichtung sorgen für strukturelle Steifigkeit und eine hochwertige Optik. Der Lieferumfang umfasst den Radiator, Schrauben für 25 mm dicke 120-mm-Lüfter, Befestigungsschrauben für die Gehäusemontage und zwei Inbusschlüssel.

Vorteile

Dieser EK-Quantum P Series Surface Radiator bietet im Vergleich zum Vorgänger eine verbesserte Kernleistung mit bis zu 10 % besseren thermischen Ergebnissen dank optimierter Lamellenstruktur. Der geringe Durchflusswiderstand im Kern minimiert die Pumpenbelastung und ermöglicht den Einsatz mehrerer Radiatoren mit einer einzigen Pumpe (D5 oder DDC). Das Multiport-Design mit austauschbaren modularen Stopfen und Adaptern bietet flexible Schlauchführung, während standardisierte M4-Schrauben und eine einfache Demontage DIY-Modding und Wartung unterstützen. Die Kompatibilität mit EK-Matrix7 gewährleistet saubere, parallele Rohrverläufe und eine einfache Integration mit anderen EK Quantum-Komponenten.

Geeignet für

• Kompakte individuelle Flüssigkeitskühlkreisläufe in PC-Builds
• Systeme, die einen geräuscharmen Betrieb bei niedrigen Lüfterdrehzahlen erfordern
• Multi-Radiator-Kreisläufe mit einer einzigen Pumpe (D5 oder DDC)
• Modding-Projekte, die eine einfache Demontage und Lackierung benötigen

Technische Daten

• Materialien: Messing, Kupfer, Edelstahl, Aluminium-Endkappen
• Abmessungen: 130 mm (Breite) × 165 mm (Tiefe) × 44 mm (Höhe)

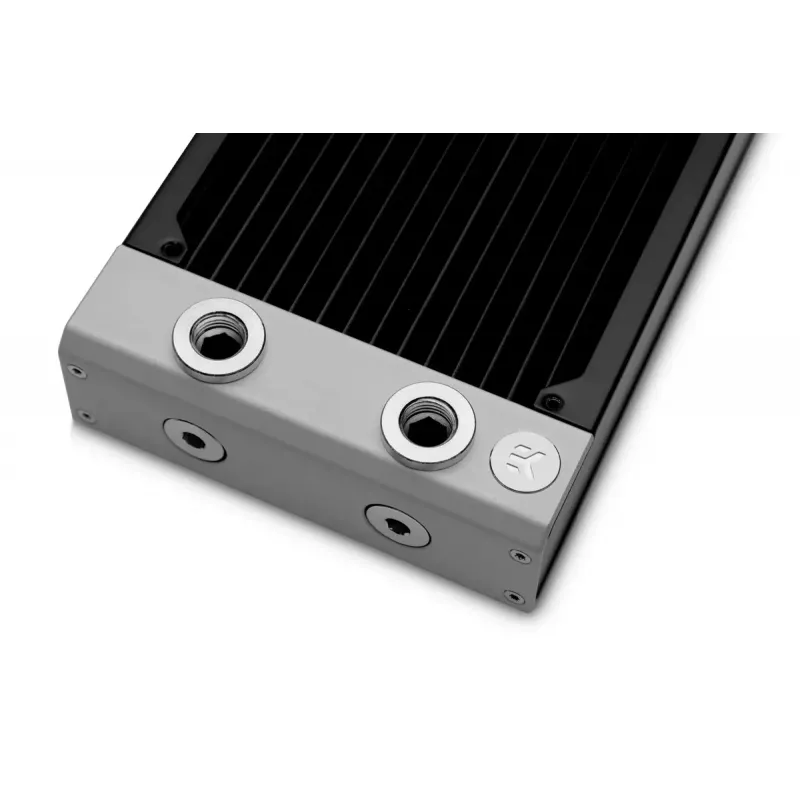

• Anschlüsse: fünf G1/4"-Gewindeanschlüsse (vier am Körper, einer am Endtank)
• Rohrkonfiguration: 16 Kupferrohre, 2 mm breit

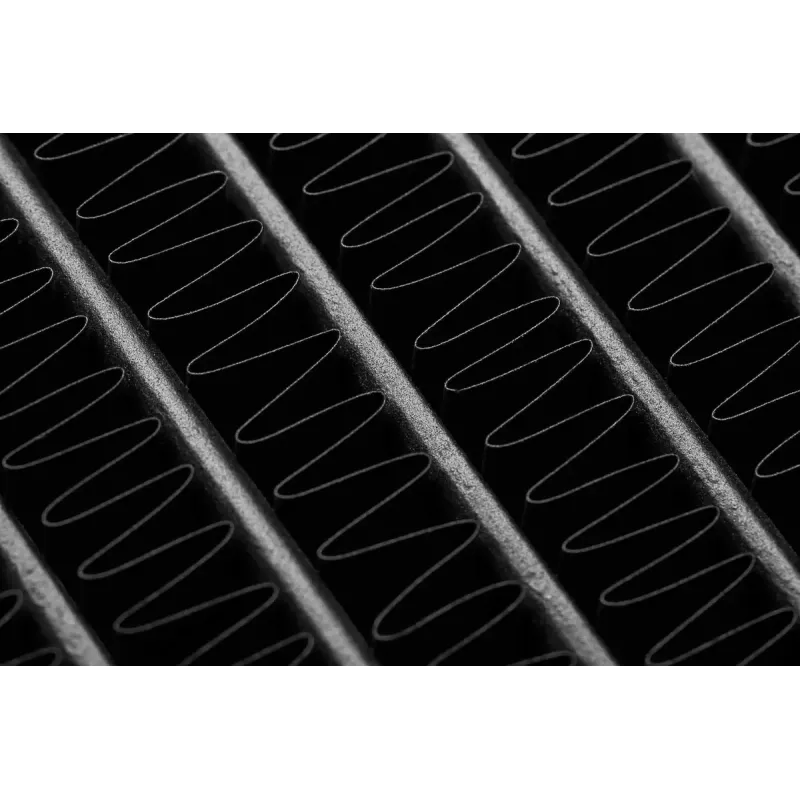

• Lamellendichte: 18 FPI, nicht gelochte Kupferlamellen mit mattschwarzer Beschichtung
• Lüfterkompatibilität: 120-mm-Lüfter, 25 mm Dicke (Schrauben im Lieferumfang)
• Mitgeliefertes Zubehör: 4× M4×30 mm Schrauben (Lüftermontage), 4× M4×5 mm Schrauben (Gehäusemontage), 6 mm und 9 mm Inbusschlüssel

Anwendung

Montieren Sie den Radiator mit den mitgelieferten M4-Schrauben: Verwenden Sie die M4×30 mm Schrauben, um standardmäßige 120-mm-Lüfter mit 25 mm Dicke in Push- oder Pull-Konfiguration zu befestigen, und die M4×5 mm Schrauben, um den Radiator am Gehäuse zu sichern. Planen Sie die Schlauchführung mithilfe der vier Hauptanschlüsse G1/4" und des zusätzlichen Endtank-Anschlusses für Entleerung und Entlüftung. Für eine höhere Kühlleistung ziehen Sie eine Push/Pull-Lüfterkonfiguration in Betracht. Seien Sie bei der Verwendung längerer Schrauben vorsichtig, um ein Überdrehen zu vermeiden; der Kern ist so konstruiert, dass strukturelle Schäden verhindert werden, falls längere Schrauben die Lamellen berühren.

Empfehlungen

Verwenden Sie Lüfter mit abgedichtetem Kantenrahmen (wie EK-Lüfter oder ähnliche) und halten Sie die Lüfterdrehzahlen nach Möglichkeit niedrig, um vom geringen Luftwiderstand des Radiators zu profitieren. Setzen Sie bei Multi-Radiator-Kreisläufen aufgrund des niedrigen Durchflusswiderstands des Radiators auf eine einzelne, ausreichend dimensionierte Pumpe (D5 oder DDC). Nutzen Sie den zusätzlichen G1/4"-Anschluss am Endtank zur Entleerung und Entlüftung während der Wartung.
