Rack-Zubehör Lanview RAX141 Stahl 1U IP20 482x35x44mm

Das Lanview RAX141 ist ein 1U-Rack-Zubehör aus Stahl, das für 19-Zoll-Schränke konzipiert wurde. Es bietet 10 Erdungspunkte und verfügt über eine 400 mm lange Kupfer-Sammelschiene, die auf einer 1U-Metall-Installationsbasis montiert ist. Die Einheit misst 482 x 35 x 44 mm und hat eine Schutzart IP20, die für Standard-Innenraum-Rack-Umgebungen geeignet ist.

Vorteile

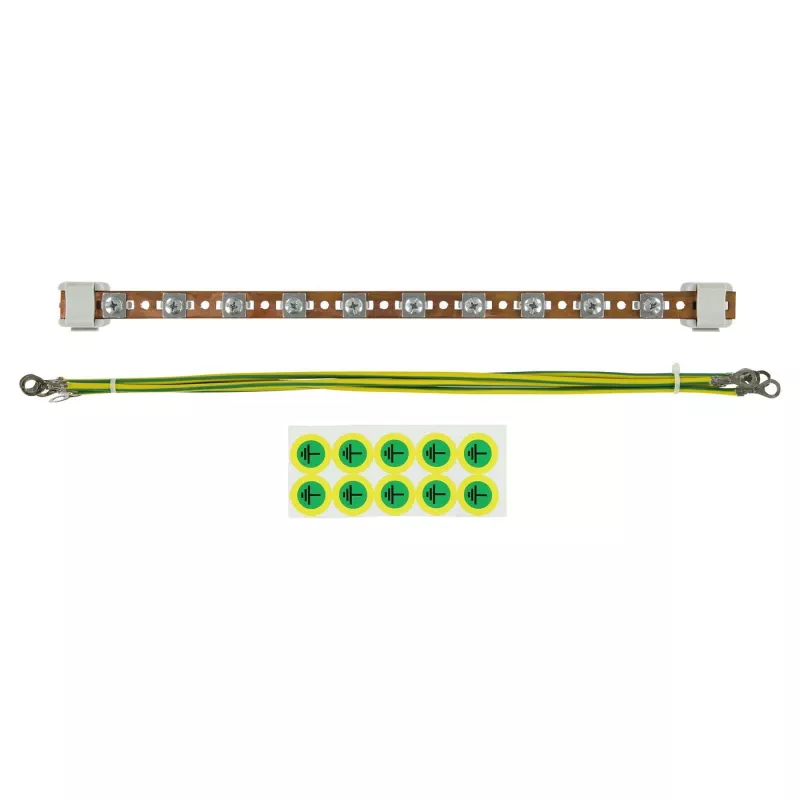

Das Erdungsset bietet einen kompakten, standardisierten 1U-Formfaktor, der mit 19-Zoll-Racks und -Schränken kompatibel ist. Eine 400 mm lange Kupfer-Sammelschiene gewährleistet zuverlässige Leitfähigkeit, während die vier mitgelieferten gelb-grünen Erdungsleitungen den Anschluss an Geräte und die Schrank-Erdung vereinfachen. Die Stahlkonstruktion sorgt für mechanische Festigkeit und die Schutzart IP20 zeigt den Schutz für allgemeine Rack-Installationen an.

Geeignet für

• Erdung und Potentialausgleich von 19-Zoll-Server-, Netzwerk- und Telekommunikationsschränken
• Rack-Installationen, die mehrere Erdungspunkte auf 1U-Platz benötigen
• Rechenzentren, Serverräume und Netzwerkschränke in Innenraumumgebungen

Technische Daten

• Produkttyp: 1U-Rack-Erdungs-/Potentialausgleichsset
• Abmessungen (B x T x H): 482 x 35 x 44 mm
• Montage: 19-Zoll-Rack, 1U-Metall-Installationsbasis
• Erdungspunkte: 10
• Länge der Kupfer-Sammelschiene: 400 mm
• Erdungsleitungen: 4 x gelb-grün, 400 mm Länge, 4 mm Durchmesser
• Material: Stahl (Rahmen) und Kupfer (Sammelschiene)
• Schutzart: IP20
• Hersteller: Lanview, MPN: RAX141, EAN: 5420016847362

Verwendung

Installieren Sie das RAX141 in einer freien 1U-Position eines 19-Zoll-Schranks mit Standard-Rack-Montageschrauben. Verbinden Sie die Kupfer-Sammelschiene mit dem Erdungspunkt des Schranks, falls vorhanden, und schließen Sie dann die Erdungskabel der Geräte an die Sammelschiene an und ziehen Sie die Verbindungen fest, um einen festen Kontakt zu gewährleisten. Verwenden Sie die mitgelieferten gelb-grünen Leitungen, um die Gerätechassis bei Bedarf mit der Sammelschiene zu verbinden. Überprüfen Sie nach der Installation die Durchgängigkeit zur Gebäudeerde mit geeigneten Prüfwerkzeugen.

Empfehlungen

Stellen Sie für eine zuverlässige Erdung sicher, dass alle Verbindungen sauber, mechanisch sicher sind und den örtlichen elektrischen Vorschriften entsprechen. Verwenden Sie das richtige Drehmoment für die Anschlussklemmen und überprüfen Sie die Durchgängigkeit mit einem Multimeter oder Schleifentester. Das Produkt ist für Innenraum-Rack-Umgebungen mit Schutzart IP20 vorgesehen; vermeiden Sie Feuchtigkeit oder korrosive Bedingungen.
