Rack-PDU APC NetShelter Advanced Switched 3-Phasen 43,5 kW (400 V 63 A) oder 34,6 kW (415 V 60 A), 42 Ausgänge, IEC 60309 Eingang

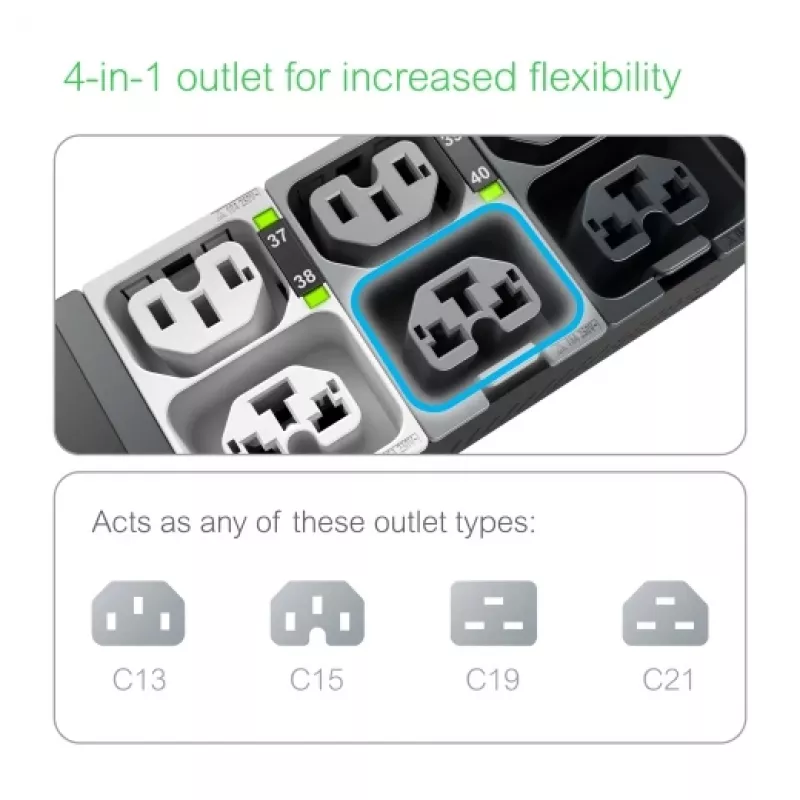

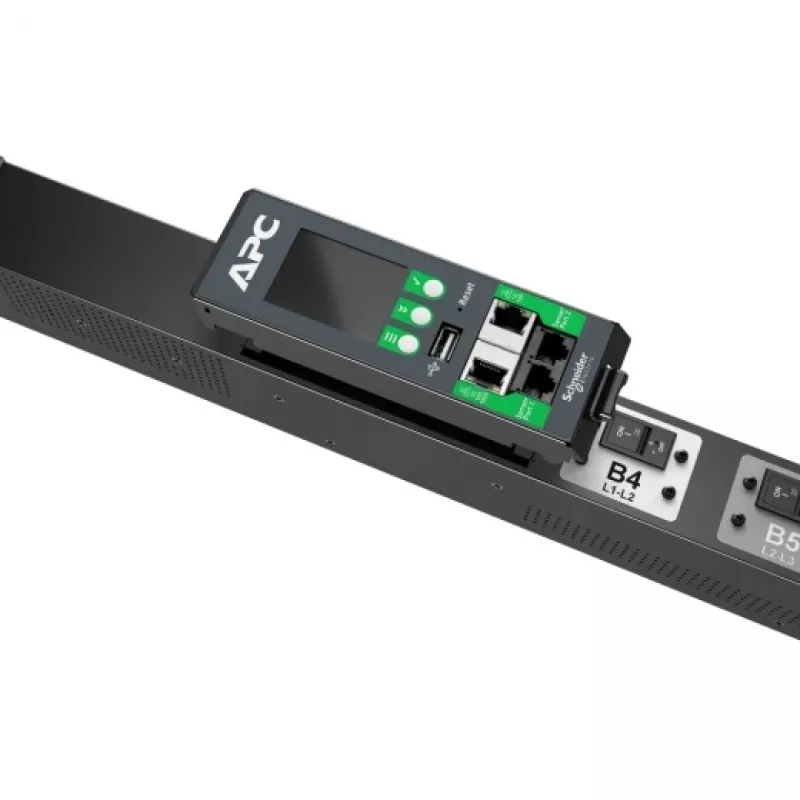

Die APC NetShelter Rack PDU Advanced ist eine geschaltete Rack-Stromverteilereinheit für zuverlässige Stromversorgung und Transparenz in Server- und Netzwerk-Racks. Sie unterstützt Bereitstellungen mit hoher Dichte mit 42 Ausgängen in einem 0U-Formfaktor und 4-in-1-IEC-Kombinationsausgängen (C13, C19, C15, C21) für flexible Verkabelung. Das Gerät bietet Messung auf PDU-Ebene mit 1 % Genauigkeit, ein lokales Farb-LCD-Display und Fernüberwachung über Gigabit-Ethernet. Zwei Netzwerkports unterstützen Kaskadierung und Netzwerkredundanz, und die Live Swap Network Management Card kann ausgetauscht werden, ohne die angeschlossenen Geräte auszuschalten. Die PDU ist für erweiterte Betriebstemperaturen bis zu 60 °C ausgelegt und weltweit zertifiziert.

Vorteile

Bietet hohe Ausgangsdichte und flexible Ausgangskompatibilität für verschiedene Kabeltypen und ermöglicht so eine effiziente Nutzung des Rack-Platzes. Präzise Leistungsmessung (1 %) unterstützt Abrechnung, Kapazitätsplanung und Schwellenwertalarme. Abwechselnde Phasen-Ausgangsgruppierung und farbcodierte Ausgänge vereinfachen den Lastausgleich und das Kabelmanagement. Zwei Ethernet-Ports und Power Sharing ermöglichen den fortgesetzten Betrieb der NMC, wenn eine PDU die Wechselstromversorgung verliert, während die Live Swap NMC Ausfallzeiten bei Wartungsarbeiten reduziert. Betrieb bis 60 °C und weltweite Zertifizierungen (UL/CE/CSA) ermöglichen den Einsatz in verschiedenen Rechenzentrumsumgebungen.

Geeignet für

• Hochdichte Server- und Netzwerk-Rack-Bereitstellungen
• Rechenzentren, die präzise Leistungsmessung und Abrechnung benötigen
• Umgebungen, die Fernsteuerung und -überwachung von Ausgängen erfordern
• Racks mit gemischten IEC-Netzkabeln und Kombinationsausgängen
• Installationen, die Netzwerkredundanz oder PDU-Kaskadierung erfordern

Wichtige Spezifikationen

• Modell: APC NetShelter Rack PDU Advanced, APDU10450SW
• Typ: Geschaltete Rack-PDU, 0U (vertikale Montage)
• Phasen: 3-Phasen (abwechselnde Phasengruppierung)
• Leistungskapazität: bis zu 43,5 kW (400 V, 63 A) oder 34,6 kW (415 V, 60 A) je nach Konfiguration
• Nenneingangsspannung: 200–240 V; Frequenz: 50–60 Hz
• Maximaler Strom: 60 A

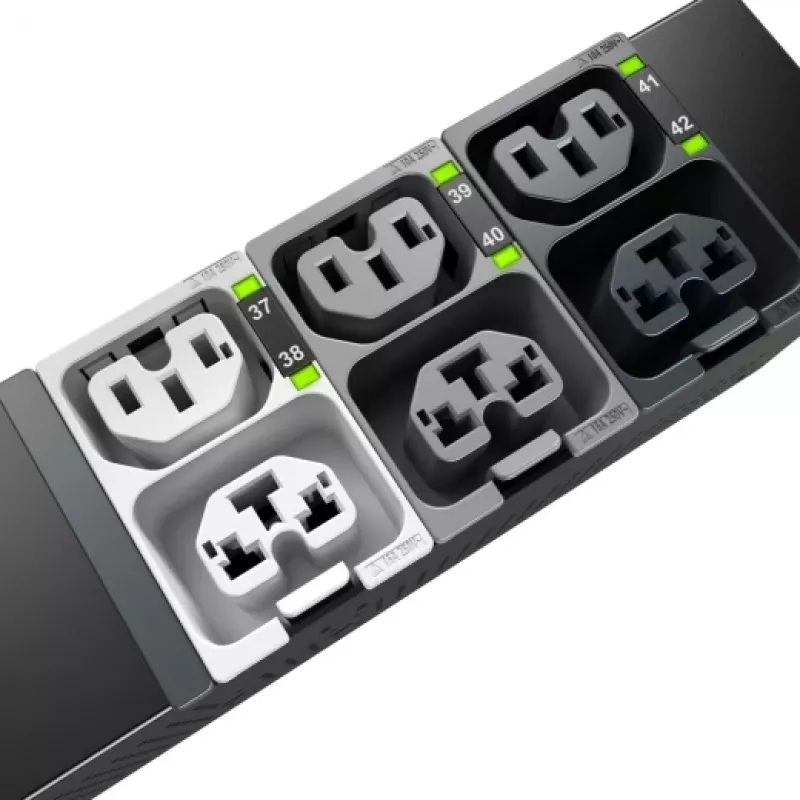

• Ausgänge: 42 Ausgänge (maximale Ausgangsdichte angegeben; einige SKUs enthalten 40, 42 oder 48); 4-in-1-IEC-Kombinationsausgänge (C13, C15, C19, C21)
• Eingangsanschluss: IEC 60309
• Messgenauigkeit: 1 %
• Netzwerk: Gigabit-Ethernet + sekundärer 10/100-Ethernet-Port (zwei Ports für Kaskadierung/Redundanz)

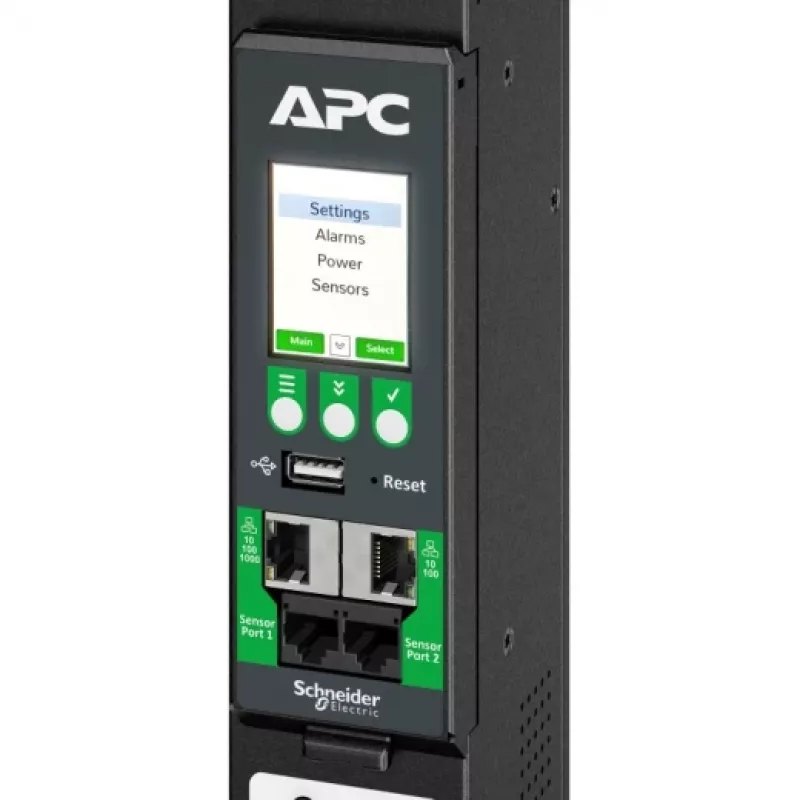

• Anzeige: Farb-LCD
• Umgebung: Zwei Sensoranschlüsse (optionale Sensoren separat erhältlich)
• Betriebstemperatur: bis zu 60 °C (140 °F) bei Volllast
• Zertifizierungen: UL, CE, CSA (z. B. UL 62368-1, CSA C22.2 No 62368-1, FCC part 15)
• Abmessungen (ca.): Breite 56 mm, Tiefe 75 mm, Höhe 1826 mm
• MPN: APDU10450SW; EAN: 0731304439110

Gebrauchsanweisung

Montieren Sie die PDU vertikal im Rack (0U) und schließen Sie den entsprechenden IEC 60309-Eingangsstecker an Ihre Stromquelle an. Stecken Sie die Netzkabel der Geräte je nach Geräteeingangstyp in die 4-in-1-Kombinationsausgänge. Verwenden Sie das lokale Farb-LCD für sofortige Leistungsanzeigen und Statusmeldungen oder verbinden Sie die PDU über den Gigabit-Ethernet-Port mit Ihrem Netzwerk für Fernüberwachung, Ausgangsschaltung und Messung. Um PDUs zu kaskadieren, verwenden Sie den sekundären Ethernet-Port gemäß der Installationsanleitung. Ersetzen Sie bei Bedarf die Network Management Card im laufenden Betrieb, ohne die PDU und die angeschlossenen Geräte auszuschalten, indem Sie die Live Swap-Funktion gemäß den APC-Serviceanweisungen nutzen.

Empfehlungen

Überprüfen Sie vor der Installation Eingangsspannung und Stromkapazität, planen Sie die Ausgangszuweisungen mithilfe der abwechselnden Phasengruppen, um die Lasten auszugleichen, und schließen Sie Umgebungssensoren an, wenn Temperatur- und Feuchtigkeitsüberwachung erforderlich ist. Verwenden Sie vom Hersteller zugelassene Netzkabel und befolgen Sie die örtlichen Elektrovorschriften. Verlassen Sie sich für Abrechnung oder Kapazitätsplanung auf die 1%ige Messgenauigkeit der PDU und integrieren Sie sie über die NMC in Ihre Überwachungssoftware.
