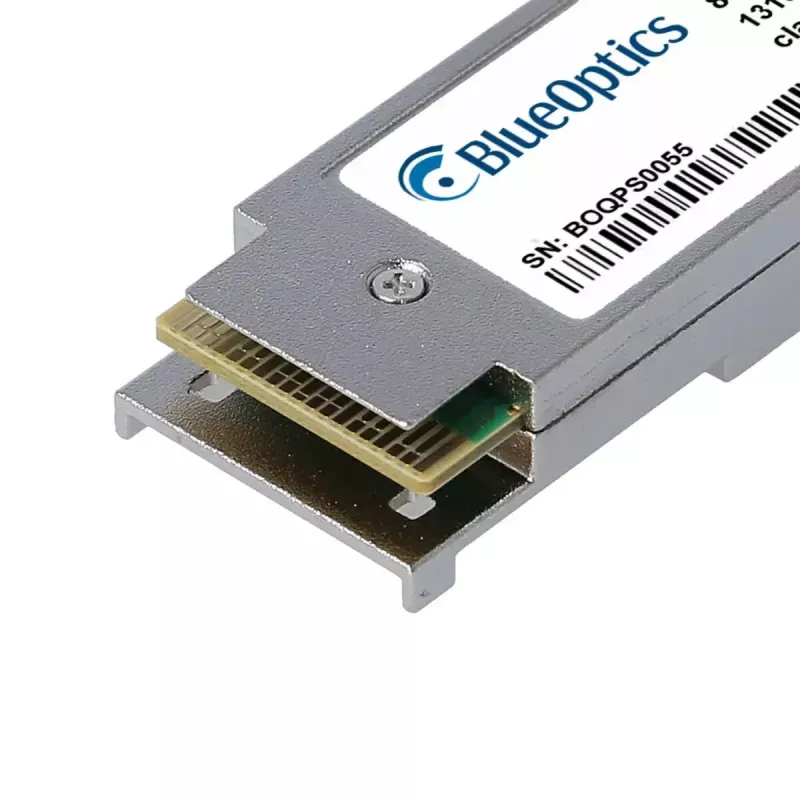

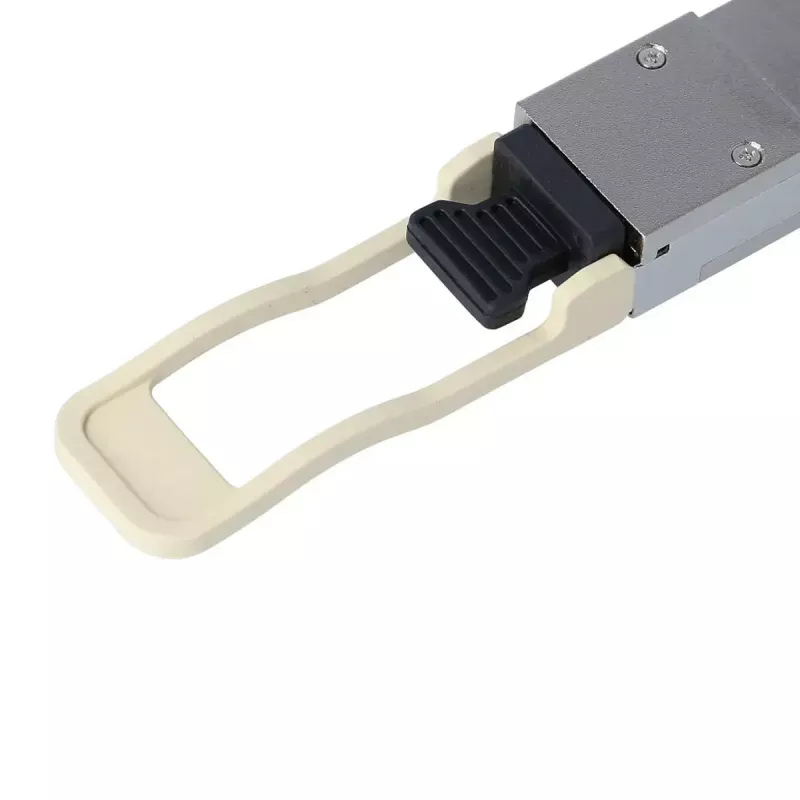

QSFP56-Transceiver-Modul BlueOptics QSFP56-200G-SR-CS-BO 200G 100m

Das BlueOptics QSFP56-200G-SR-CS-BO ist ein 200-Gigabit-Ethernet-Glasfaser-Transceiver-Modul, das für Kurzstrecken-Hochgeschwindigkeits-Datenverbindungen entwickelt wurde. Es entspricht dem MSA-Formfaktor und verwendet einen MPO/MTP-Stecker für den Betrieb nach 200GBASE-SR4 über Multimode-Faser bei 850 nm und einer maximalen Reichweite von 100 Metern. Das Modul ist in einem Aluminiumgehäuse untergebracht, wiegt etwa 40 Gramm und bietet eine hot-pluggable QSFP56-Lösung für kompatible Netzwerk-Switches, Router und Speichersysteme, die 200G-SR4-Transceiver akzeptieren.

Vorteile

Der Transceiver bietet einen 200G-Datendurchsatz in einem kompakten, leichten Aluminiumgehäuse und entspricht den MSA-Industriestandards für physische und optische Kompatibilität. Er unterstützt gleichzeitiges Senden und Empfangen über MPO/MTP und verfügt über digitale Diagnoseüberwachung (DDM/DOM) zur Echtzeitüberwachung von Versorgungsspannung, Laser-Bias-Strom, gesendeter optischer Leistung, empfangener optischer Leistung und Temperatur. Die Komponenten werden ausgewählt, um Qualitäts- und Langlebigkeitsziele zu erfüllen, was eine verlängerte Betriebslebensdauer und hohe Verfügbarkeit in Umgebungen mit hoher Dichte ermöglicht.

Geeignet für

• Hochleistungs-Rechenzentrumsverbindungen und Server-Racks
• Hochgeschwindigkeits-Switching- und Aggregations-Fabrics
• Storage Area Networks und SAN-Konnektivität
• Kurzstrecken-Glasfaserverbindungen innerhalb von Campus- oder Unternehmensgebäuden (bis zu 100 m)

Technische Spezifikationen

• Datenrate: 200 Gigabit Ethernet (200G)
• Standard: 200GBASE-SR4 über Multimode-Faser
• Wellenlänge: 850 nm Senden und Empfangen
• Steckertyp: MPO/MTP
• Maximale Reichweite: 100 m (Multimode-Faser)
• Formfaktor: QSFP56, hot-pluggable
• Gehäusematerial: Aluminium
• Gewicht: 0,04 kg
• Digitale Diagnose: DDM/DOM (MSA SFF-8472-kompatibel)

Verwendung

Setzen Sie den QSFP56-Transceiver in einen kompatiblen Gerätesteckplatz ein, während der Host eingeschaltet ist, oder gemäß den Hot-Swap-Anweisungen des Host-Anbieters. Verbinden Sie ein MPO/MTP-Multimode-Glasfaser-Patchkabel zwischen dem Transceiver und dem entsprechenden optischen Anschluss oder Patchfeld. Stellen Sie sicher, dass die angeschlossene Hardware 200GBASE-SR4-Transceiver unterstützt und, falls gewünscht, die DDM/DOM-Überwachung im Host aktiviert ist, um Diagnosewerte in Echtzeit auszulesen. Überprüfen Sie den Verbindungsstatus und die Konfiguration in der Switch- oder Router-Verwaltungsschnittstelle und verwenden Sie den geeigneten Multimode-Fasertyp (z. B. OM3/OM4) für die vorgesehene Reichweite von 100 m.

Empfehlungen

Um zuverlässige 200G-Verbindungen zu erreichen, verwenden Sie zertifizierte OM3- oder OM4-Multimode-Faser und hochwertige MPO/MTP-Patchkabel, bestätigen Sie die Kompatibilität mit der Host-Hardware-Firmware und aktivieren Sie die digitale Diagnose für die laufende Überwachung. Befolgen Sie die üblichen Vorsichtsmaßnahmen gegen elektrostatische Entladung (ESD) beim Umgang mit dem Transceiver und vermeiden Sie es, Glasfaserkabel über die empfohlenen Grenzen hinaus zu biegen oder zu belasten.
