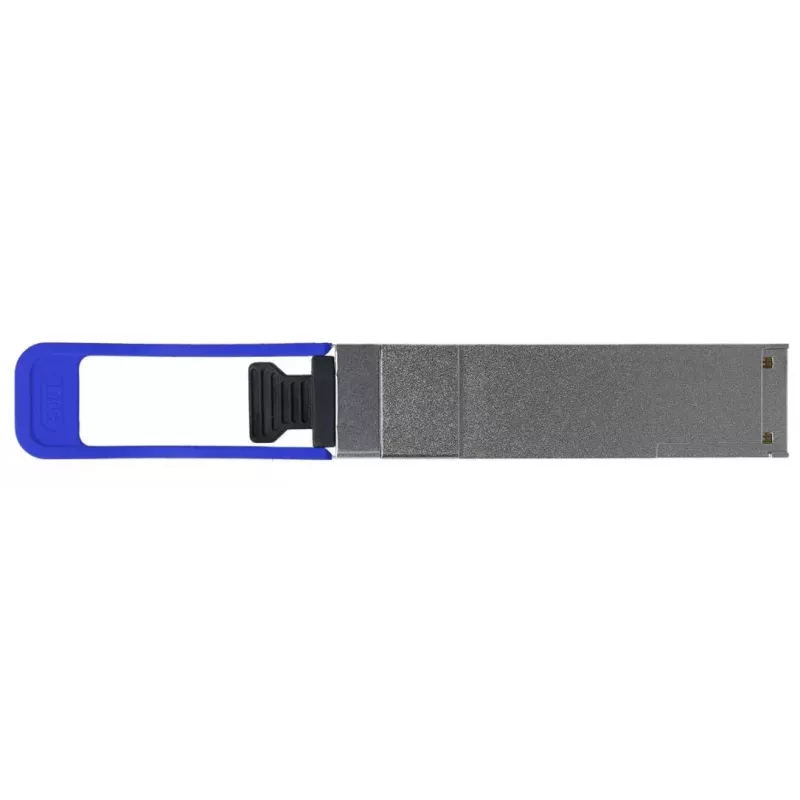

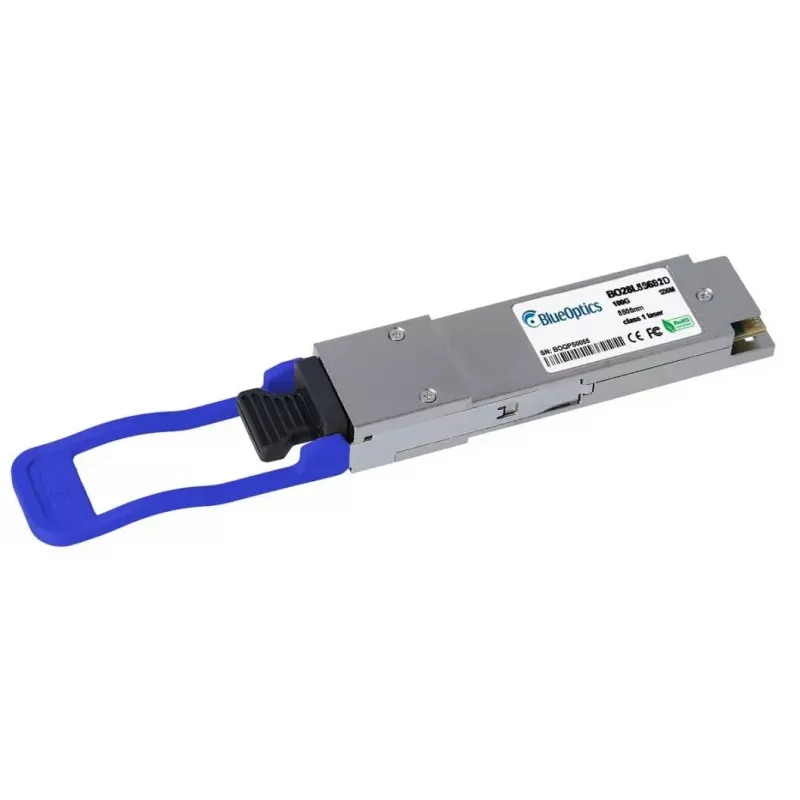

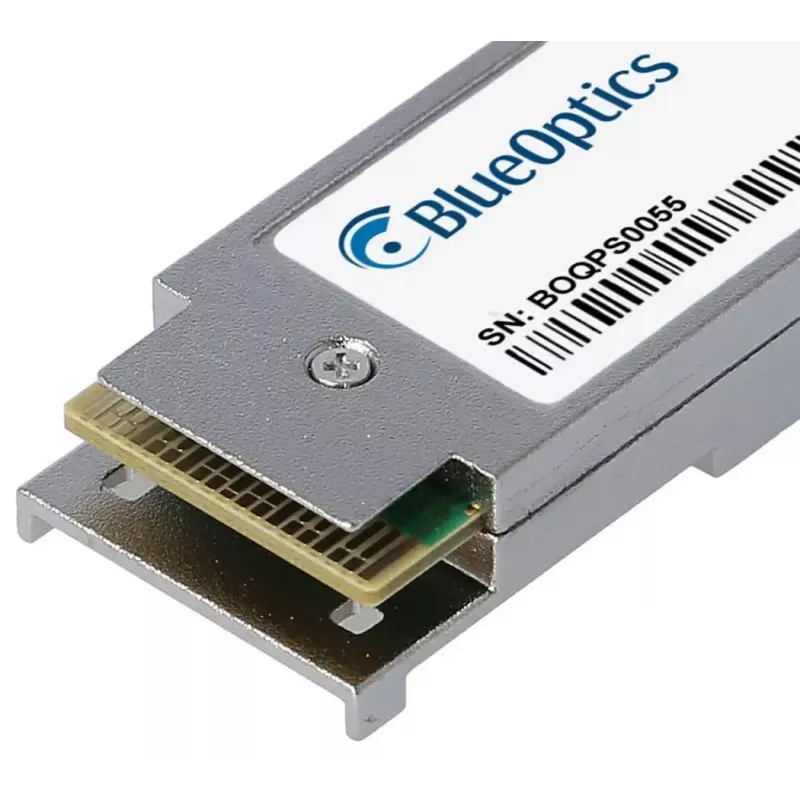

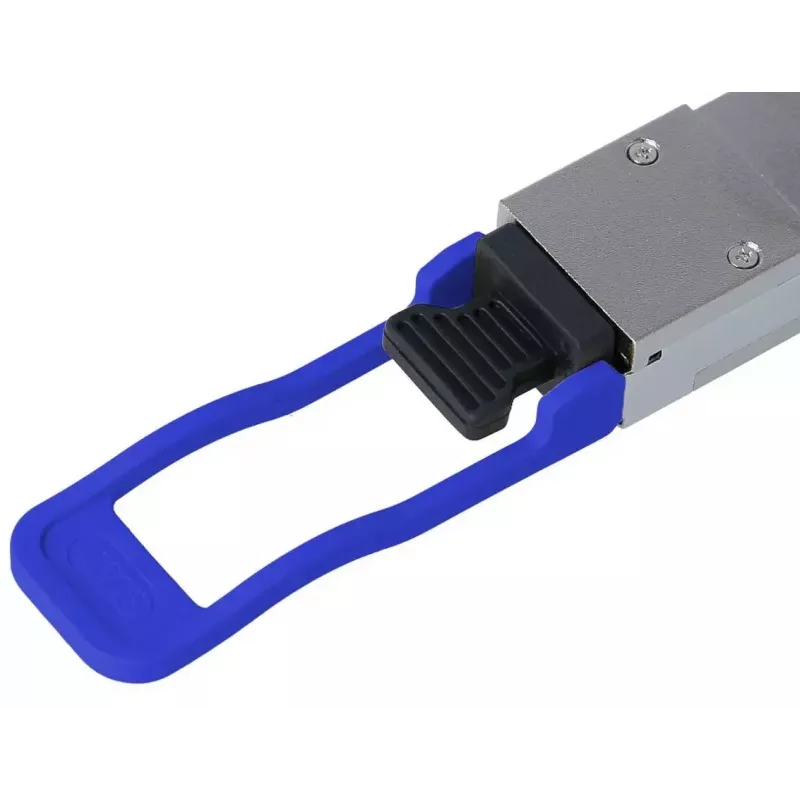

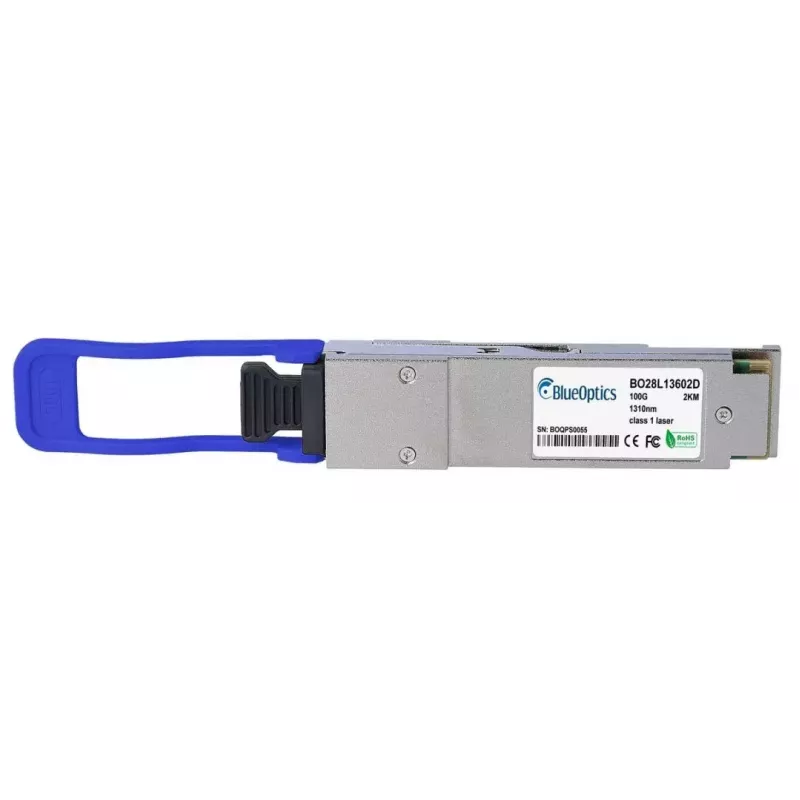

QSFP28 Transceiver-Modul BlueOptics 02311MNN-BO 2000 m

Das BlueOptics 02311MNN-BO QSFP28 Transceiver-Modul ist ein 100GBASE-CWDM4-kompatibler optischer Transceiver, der für Hochgeschwindigkeits-Singlemode-Faserverbindungen bis zu 2000 Metern ausgelegt ist. Das in einem Aluminiumgehäuse untergebrachte und etwa 40 Gramm schwere Modul verwendet eine QSFP28-Schnittstelle mit LC-Duplex-Konnektivität und folgt den MSA-Richtlinien für mechanische und elektrische Kompatibilität. Es unterstützt gleichzeitiges Senden und Empfangen von Kanälen mit CWDM-Wellenlängenmultiplex und eignet sich für Ethernet, Fibre Channel over Ethernet und SDH/SONET-Anwendungen bis zu 100 Gbit/s.

Vorteile

Das Modul bietet die physikalische Robustheit eines Aluminiumgehäuses kombiniert mit einem leichten Design für einfache Handhabung und Installation. Die Fertigung nach MSA-konformen Spezifikationen gewährleistet Interoperabilität mit großen Netzwerkplattformen, die äquivalente 100GBASE-CWDM4 QSFP28-Module unterstützen. Integrierte digitale Diagnose (DDM/DOM) liefert Echtzeit-Betriebsparameter wie Versorgungsspannung, Laser-Vorstrom, Sendeausgangsleistung, Empfangseingangsleistung und Temperatur für vereinfachte Überwachung und Fehlerbehebung.

Geeignet für

• 100-Gbit/s-Uplinks zwischen Rechenzentrums-Switches und Aggregationsgeräten über Singlemode-Faser
• Hochgeschwindigkeitsverbindungen für Router, Speichersysteme und Load Balancer
• Metro- und Campus-Verbindungen mit einer Reichweite von bis zu 2 km über CWDM-basierte Kanäle
• Umgebungen, die Ferndiagnose und Verbindungsüberwachung mittels DDM/DOM erfordern

Wichtige Spezifikationen

• Schnittstellentyp: QSFP28
• Formfaktor: QSFP28 optischer Transceiver
• Protokollunterstützung: 100GBASE‑CWDM4 (bis zu 100 Gbit/s)
• Fasertyp: Singlemode-Faser
• Steckverbinder: LC Duplex
• Maximale Reichweite: 2000 Meter
• Gehäusematerial: Aluminium
• Gewicht: ~0,04 kg
• Digitale Diagnose: DDM/DOM (MSA-konform)

Verwendung

Installieren Sie den QSFP28-Transceiver in einen kompatiblen QSFP28-Port Ihres Switches, Routers oder eines anderen Netzwerkgeräts gemäß den Hot-Swap- und Handhabungsrichtlinien des Host-Herstellers. Verbinden Sie ein LC-Duplex-Singlemode-Patchkabel zwischen Transceivern oder mit einem Patchpanel und achten Sie auf die richtige Sende-/Empfangsausrichtung. Überprüfen Sie die Verbindungsaushandlung und den Betriebsstatus über die Verwaltungsschnittstelle des Switches oder Geräts und nutzen Sie die digitale Diagnose, um optische Parameter und Temperatur zu überwachen. Beachten Sie die ESD-Vorsichtsmaßnahmen beim Umgang mit optischen Modulen und vermeiden Sie das Biegen der Faser über den empfohlenen Radius hinaus, um die Signalintegrität zu erhalten.

Empfehlungen

Für optimale Leistung verwenden Sie Singlemode-LC-Duplex-Patchkabel und achten Sie auf saubere Steckerendflächen. Stellen Sie sicher, dass die Host-Hardware 100GBASE-CWDM4 QSFP28-Module und DDM/DOM unterstützt, falls eine Ferndiagnose erforderlich ist. Planen Sie für langfristige Zuverlässigkeit eine regelmäßige Inspektion der Steckersauberkeit ein und überwachen Sie die DDM-Parameter, um Verschlechterungen frühzeitig zu erkennen.
