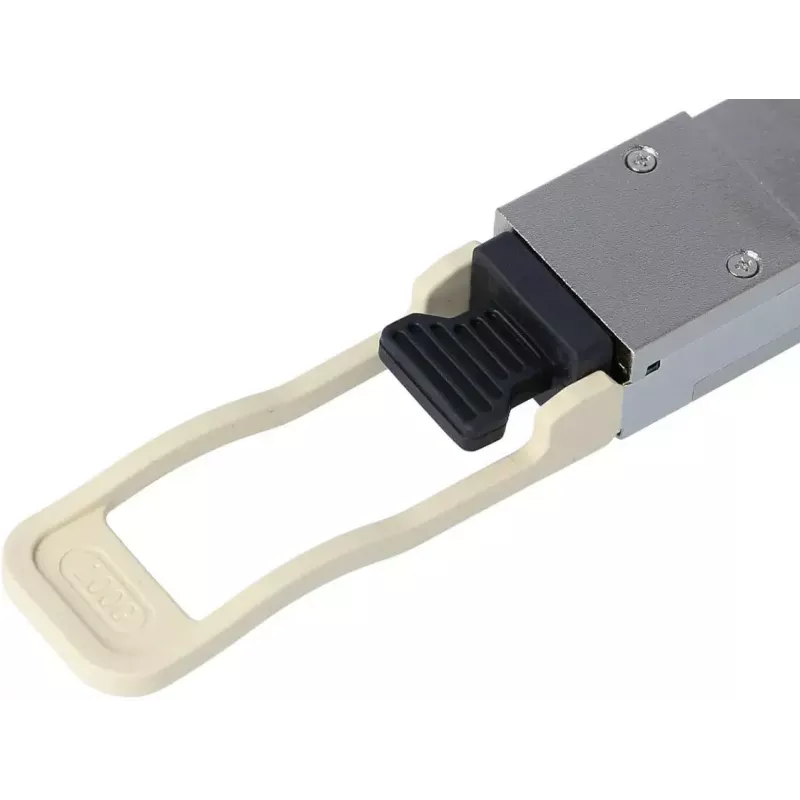

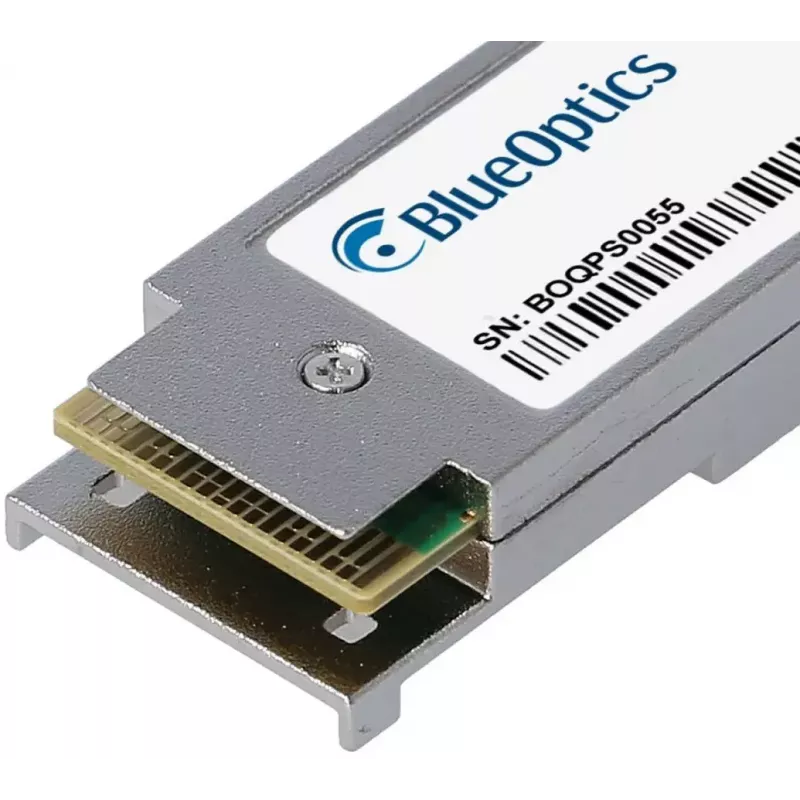

QSFP Transceiver Module BlueOptics QSFP-100G-SR4-BO Glasfaser QSFP28

Das BlueOptics QSFP-100G-SR4-BO ist ein QSFP28-Glasfaser-Transceiver-Modul, das für Kurzstrecken-100GBASE-SR4-Verbindungen über Multimode-Faser entwickelt wurde. In einem Aluminiumgehäuse untergebracht und etwa 40 g schwer, verwendet es einen MTP/MPO-Stecker und unterstützt gleichzeitige Sende- und Empfangskanäle mit 850-nm-Optik. Das Modul entspricht den MSA-konformen QSFP28-Formfaktorstandards und eignet sich für den Einsatz in Rechenzentrums-Switches, Routern und anderen Hochleistungs-Netzwerkgeräten, die 100GBASE-SR4-Optiken unterstützen.

Vorteile

Der Transceiver bietet optische Datenübertragung mit 100 Gbit/s über Multimode-Faser mit MPO/MTP-Anschluss und integrierter digitaler Diagnose zur Live-Überwachung von Versorgungsspannung, Laser-Vorspannungsstrom, gesendeter und empfangener optischer Leistung sowie interner Temperatur. Nach MSA-Spezifikationen gebaut, ist das Modul mit Systemen kompatibel, die standardmäßige QSFP-100G-SR4-Optiken akzeptieren, und besteht aus hochwertigen Komponenten, um zuverlässigen Betrieb und eine verlängerte Lebensdauer zu gewährleisten.

Geeignet für

• 100G-Kurzstreckenverbindungen in Rechenzentren (bis zur Reichweite von Multimode-Faser)
• Hochleistungs-Switch-zu-Switch- und Switch-zu-Server-Verbindungen
• Fibre Channel über Ethernet und Hochgeschwindigkeits-Ethernet-Aggregation
• Umgebungen, die MPO/MTP-Trunking und parallele Optik erfordern

Technische Daten

• Formfaktor: QSFP28 (QSFP-Transceiver-Modul)
• Datenrate: 100 Gbit/s (100GBASE-SR4)
• Optische Wellenlänge: 850 nm (Tx/Rx)
• Steckertyp: MTP/MPO
• Fasertyp: Multimode-Faser (parallele Optik)
• Gehäusematerial und -farbe: Aluminium
• Gewicht: 0,04 kg
• Unterstützung für digitale Diagnoseüberwachung (DDM/DOM)

Verwendung

Installieren Sie das BlueOptics QSFP-100G-SR4-BO in einen kompatiblen QSFP28-Port gemäß den Hot-Plug- und ESD-Verfahren des Host-Geräteherstellers. Schließen Sie ein passendes MPO/MTP-Multimode-Patchkabel oder Trunk-Kabel an und stellen Sie sicher, dass Polarität und Faserzuordnung für SR4-Paralleloptik korrekt sind. Überprüfen Sie den Verbindungsstatus und die Diagnose über die Verwaltungsschnittstelle des Host-Geräts oder durch unterstützte DDM/DOM-Auslesung, um optische Leistungspegel und Modultemperatur zu bestätigen. Befolgen Sie beim Entfernen des Moduls die Anweisungen zum Herunterfahren oder zur sicheren Entnahme des Geräts, um Datenunterbrechungen zu vermeiden, und berühren Sie die optischen Schnittstellen nicht.

Empfehlungen

Verwenden Sie Multimode-OM3/OM4-Faser für beste Reichweite und Leistung bei 100GBASE-SR4-Verbindungen, halten Sie MPO/MTP-Stecker sauber und mit Schutzkappen versehen, wenn sie nicht verwendet werden, und überprüfen Sie, ob die Zielhardware QSFP-100G-SR4-Optiken und DDM/DOM unterstützt, falls Sie eine Diagnoseüberwachung benötigen.
