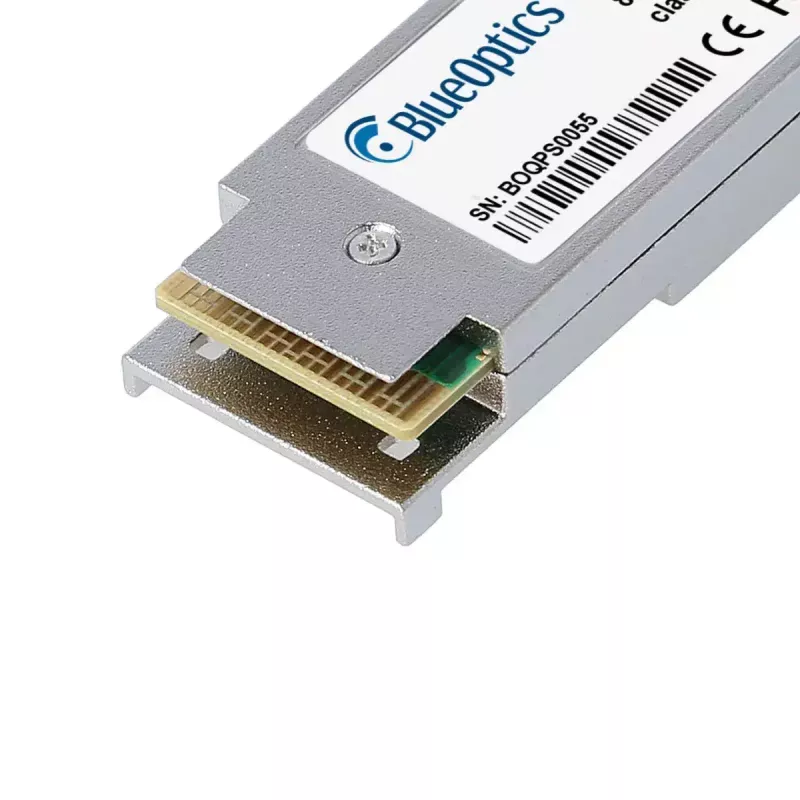

QSFP-Transceiver-Modul BlueOptics QSFP-40G-ESR4-NV-BO 40000 Mbit/s 850 nm

Das BlueOptics QSFP-40G-ESR4-NV-BO ist ein QSFP-Glasfaser-Transceiver-Modul für die Datenübertragung mit 40 Gbit/s über Multimode-Faser. Es arbeitet bei einer Wellenlänge von 850 nm mit einem MPO/MTP-Stecker und einem kompakten QSFP-Formfaktor, unterstützt Verbindungslängen bis zu 300 m und ist für den Einsatz in leistungsstarken Netzwerkgeräten wie Switches, Routern und Speichersystemen vorgesehen. Das Modul ist silberfarben, leicht (0,04 kg) und auf eine lange Lebensdauer mit einer MTBF von etwa 3.000.000 Stunden ausgelegt.

Vorteile

Der Transceiver bietet einen Hochgeschwindigkeitsdurchsatz von 40 Gbit/s mit MPO/MTP-Konnektivität gemäß MSA-Standards und gewährleistet eine breite Interoperabilität mit gängigen Hardware-Plattformen. Die integrierte digitale Diagnoseüberwachung (DDM/DOM) ermöglicht die Echtzeitauslese von Parametern wie Versorgungsspannung, Laserstrom, Sende- und Empfangsleistung sowie Temperatur für eine vereinfachte Wartung und Fehlerbehebung. Das Produkt verwendet optische Komponenten in Industriequalität, um stabile optische Leistung, einen kompakten Footprint für dichte Installationen und eine verlängerte Betriebslebensdauer zu bieten, die die Wartungshäufigkeit reduziert.

Geeignet für

Wichtige Spezifikationen

Verwendung

Installieren Sie den QSFP-Transceiver in einen QSFP-kompatiblen Port Ihres Switches, Routers oder Speichergeräts gemäß den Hot-Plug- und Handhabungsrichtlinien des Host-Geräteherstellers. Verbinden Sie das Modul mit MPL/MTP-Patchkabeln oder einem vorkonfektionierten MPO-Trunk, um die Multimode-Faserverbindung herzustellen; stellen Sie den korrekten Fasertyp und die Polarität sicher. Überprüfen Sie die Link-Aushandlung und die DDM-Werte über die Host-Systemverwaltungsschnittstelle, um sicherzustellen, dass Sende- und Empfangsleistung sowie Temperatur innerhalb der erwarteten Bereiche liegen, bevor Sie die Verbindung in Betrieb nehmen. Fassen Sie den Transceiver an den Kanten an und verwenden Sie Schutzkappen auf dem MPO/MTP-Stecker, wenn das Modul nicht angeschlossen ist.

Empfehlungen

Verwenden Sie Multimode-OM3/OM4-Faser für beste Leistung bei 850 nm und Entfernungen bis zu 300 m, und stellen Sie sicher, dass das Host-Gerät die QSFP-40GBASE-ESR4-Funktionalität und DDM unterstützt, wenn Sie Fernüberwachung benötigen. Befolgen Sie die ESD-Vorsichtsmaßnahmen während der Installation und überwachen Sie regelmäßig die DDM-Parameter, um eine Verschlechterung der optischen Leistung oder andere Verbindungsprobleme zu erkennen.
