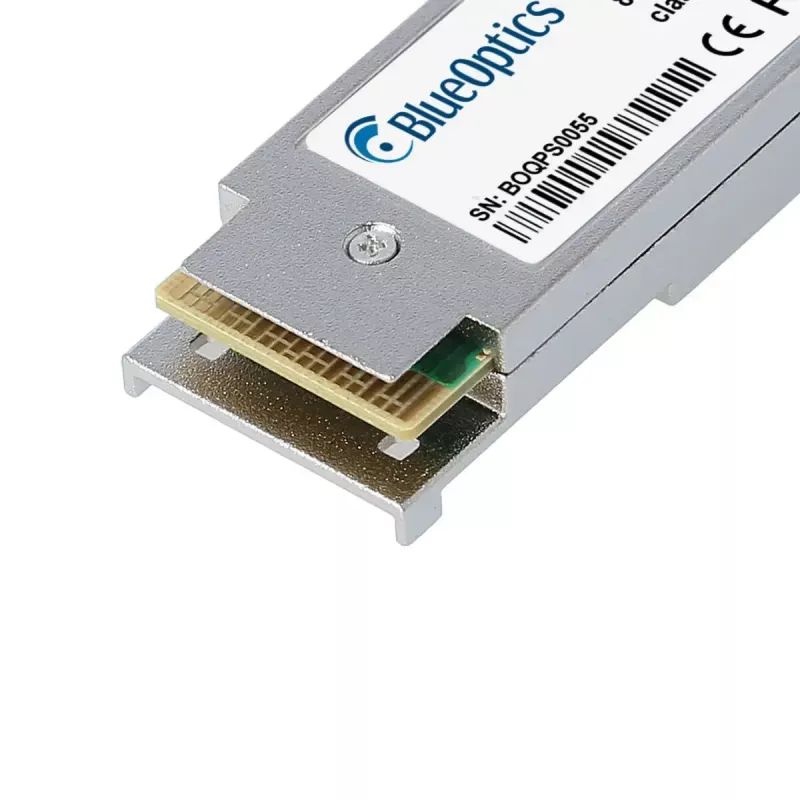

QSFP Transceiver Modul BlueOptics QSFP-40G-ER4L-NV-BO 40 Mbit/s 1310 nm

Das BlueOptics QSFP-40G-ER4L-NV-BO ist ein QSFP-Glasfaser-Transceiver-Modul, das für Singlemode-Verbindungen mit einer Nennwellenlänge von 1310 nm und einer maximalen Datenübertragungsrate von 40 Mbit/s ausgelegt ist. Es verfügt über einen LC-Duplex-Faserstecker, eine kompakte QSFP-Schnittstelle und einen leichten Formfaktor von etwa 40 g. Das Modul ist für große Entfernungen bis zu 30.000 m spezifiziert und erfüllt die mechanischen und elektrischen Standards der Multi-Source-Vereinbarung (MSA) für einschubfähige QSFP-Optiken.

Vorteile

Dieser Transceiver unterstützt optische Singlemode-Langstreckenverbindungen mit einer LC-Duplex-Schnittstelle und ermöglicht gleichzeitiges Senden und Empfangen über separate Fasern. Er verfügt über eine digitale Diagnoseüberwachung (DDM/DOM), mit der Parameter wie optische Leistung und Temperatur aus der Ferne gemessen werden können, sofern das Host-System diese Funktion unterstützt. Das Modul wird nach Industriestandards hergestellt und ist mit Hardware kompatibel, die QSFP-MSA-Formfaktor-Module akzeptiert, und bietet eine zuverlässige Option für Bereitstellungen, die optische Konnektivität mit großer Reichweite erfordern.

Geeignet für

• Singlemode-Glasfaserverbindungen über große Entfernungen
• Hochgeschwindigkeits-Netzwerkverbindungen bis zu 40 Mbit/s
• Uplinks und Aggregationsverbindungen in Rechenzentren
• Switches, Router und Speichersysteme mit QSFP-Ports

Technische Daten

• Schnittstelle: QSFP einschubfähiger Formfaktor
• Wellenlänge: 1310 nm
• Maximale Datenübertragungsrate: 40 Mbit/s
• Maximale Übertragungsentfernung: 30.000 m (Singlemode-Faser)
• Steckertyp: LC Duplex
• Gewicht: 0,04 kg
• Digitale Diagnoseüberwachung (DDM/DOM): unterstützt, wenn die Host-Hardware Zugriff bietet

Verwendung

Setzen Sie den QSFP-Transceiver in einen kompatiblen QSFP-Port Ihres Switches, Routers oder Speichergeräts ein und befolgen Sie die Anweisungen des Host-Herstellers zum Hot-Plugging und zur Handhabung optischer Module. Schließen Sie LC-Duplex-Singlemode-Patchkabel an die Sende- und Empfangsanschlüsse an und achten Sie auf die richtige Polarität. Überprüfen Sie den Verbindungsstatus und greifen Sie, falls verfügbar, über die Host-Schnittstelle auf die digitale Diagnose zu, um die optischen Leistungspegel und die Betriebstemperatur zu bestätigen. Verwenden Sie ein geeignetes Fasermanagement (Patchfelder, Biegeradienkontrolle), um die Verbindungsqualität aufrechtzuerhalten.

Empfehlungen

Verwenden Sie das Modul für optimale Leistung mit einer Singlemode-LC-Duplex-Faser geeigneter Qualität und stellen Sie sicher, dass die Verbindungsdämpfungsbudgets für die angegebene Reichweite von 30 km eingehalten werden. Bestätigen Sie, dass das Host-Gerät den QSFP-Formfaktor und die DDM/DOM-Funktionen unterstützt, wenn eine Fernüberwachung erforderlich ist. Gehen Sie mit dem Transceiver unter ESD-Vorsichtsmaßnahmen um und halten Sie ungenutzte Anschlüsse abgedeckt, um eine Verschmutzung der optischen Schnittstellen zu vermeiden.
