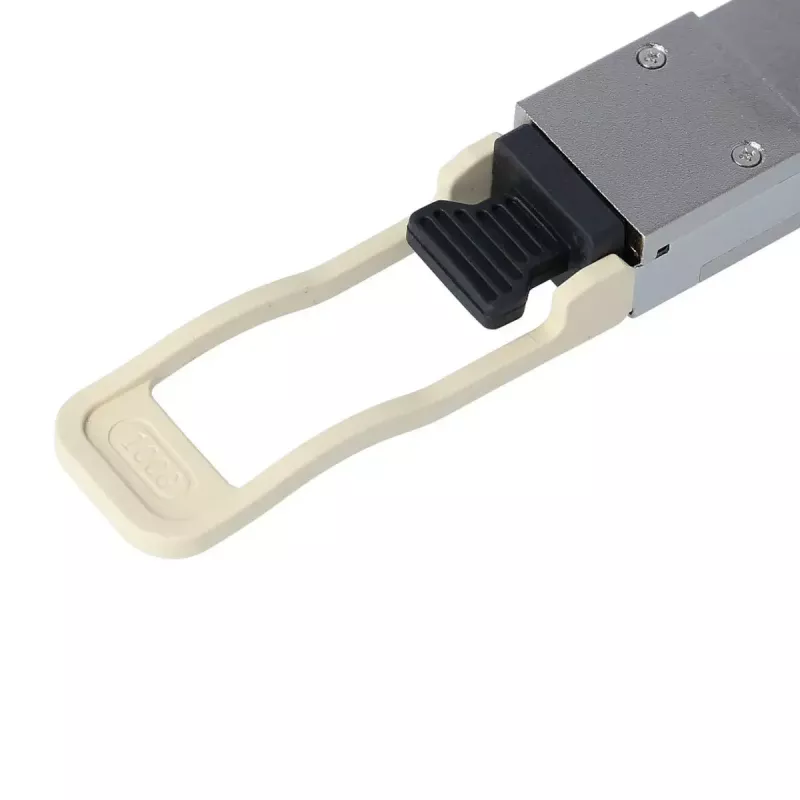

QSFP-Transceiver-Modul BlueOptics QSFP-100G-SR4-MM850-BO 100000 Mbit/s

Das BlueOptics QSFP-100G-SR4-MM850-BO ist ein QSFP28-Glasfaser-Transceiver-Modul, das für 100-Gigabit-Ethernet-Verbindungen über kurze Entfernungen mit Multimode-Faser entwickelt wurde. Das Modul unterstützt eine maximale Datenübertragungsrate von 100000 Mbit/s und eine maximale Verbindungsentfernung von bis zu 100 m unter Verwendung eines MTP/MPO-Steckers und 850-nm-VCSEL-Optiken. Untergebracht in einem Metallgehäuse und mit einem Gewicht von ca. 40 g, implementiert der Transceiver MSA-konforme elektrische und mechanische QSFP28-Schnittstellen und bietet digitale Diagnose für Fernüberwachung. Mit einer angegebenen MTBF von 1.000.000 Stunden ist er für hochverfügbare Netzwerkumgebungen vorgesehen, in denen kompakte, steckbare 100G-Optiken benötigt werden.

Vorteile

Der Transceiver bietet branchenübliche QSFP28-Kompatibilität für eine unkomplizierte Integration in Netzwerk-Switches, Router und Speichersysteme, die 100GBASE-SR4-Optiken akzeptieren. Sein MTP/MPO-Multimode-Stecker und das 850-nm-Sender-/Empfänger-Design ermöglichen eine gleichzeitige optische Übertragung über vier Lanes für einen aggregierten Durchsatz von 100 Gbit/s. Das Metallgehäuse und die geprüfte Komponentenauswahl tragen zur mechanischen Robustheit und langen Betriebsdauer bei, während die integrierte Digital-Diagnostic-Monitoring-Schnittstelle (DDM/DOM) Echtzeitinformationen zu Versorgungsspannung, Laser-Bias-Strom, optischer Ausgangs-/Eingangsleistung und Temperatur für eine einfachere Wartung liefert.

Geeignet für

• 100-Gigabit-Ethernet-Verbindungen über kurze Entfernungen in Rechenzentren
• Hochdichte Switch-zu-Switch-Verbindungen und Spine-Leaf-Architekturen
• Speichernetzwerke und Hochleistungs-Rechenverbindungen
• Umgebungen, die DDM/DOM-Überwachung für optische Link-Diagnose erfordern

Technische Daten

• Schnittstellentyp: QSFP28 (100 Gigabit Ethernet)
• Wellenlänge: 850 nm
• Steckertyp: MTP/MPO Multimode
• Maximale Datenübertragungsrate: 100000 Mbit/s (100 Gbit/s)
• Maximale Übertragungsentfernung: bis zu 100 m auf Multimode-Faser
• GehäVerwendung: Metallgehäuse
• Gewicht: ca. 0,04 kg
• Digitale Diagnose (DDM/DOM) unterstützt
• MSA-konforme elektrische und mechanische Spezifikationen

Verwendung

Stecken Sie den QSFP-100G-SR4-MM850-BO-Transceiver in einen kompatiblen QSFP28-Port an einem Switch, Router oder Speichergerät, während das Host-Gerät gemäß den Empfehlungen des Anbieters mit Strom versorgt wird. Schließen Sie ein geeignetes MTP/MPO-Multimode-Glasfaser-Patchkabel an den Transceiver an und stellen Sie sicher, dass Fasertyp und Polarität mit dem entfernten Endpunkt übereinstimmen. Überprüfen Sie den Link-Status und fragen Sie bei Bedarf die digitalen Diagnosewerte des Moduls über das Host-System ab, um optische Leistungspegel, Temperatur und Spannung zu bestätigen. Befolgen Sie die Anleitung des Geräteherstellers für Hot-Plugging-Verfahren und Firmware-Kompatibilität, um einen zuverlässigen Betrieb sicherzustellen.

Empfehlungen

Verwenden Sie OM3- oder OM4-Multimode-Faser und passende MTP/MPO-Patchkabel für beste Leistung bei 100 Gbit/s bis zur angegebenen Entfernung. Stellen Sie sicher, dass die Firmware der Netzwerkausrüstung QSFP28-Module von Drittanbietern unterstützt, und aktivieren Sie, falls verfügbar, die DDM/DOM-Überwachung, um die Fehlerbehebung und vorbeugende Wartung zu unterstützen.
