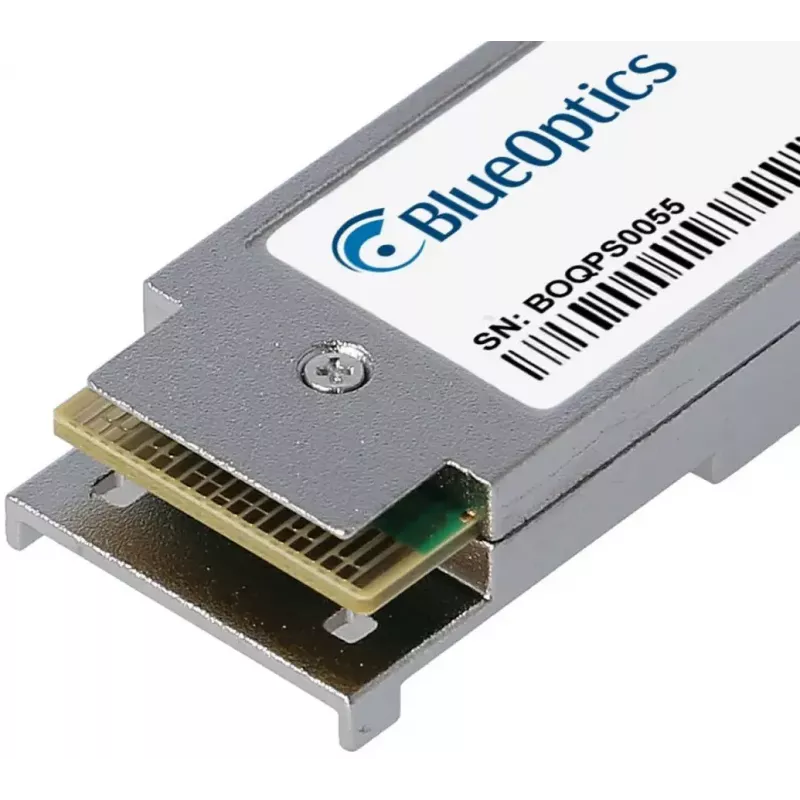

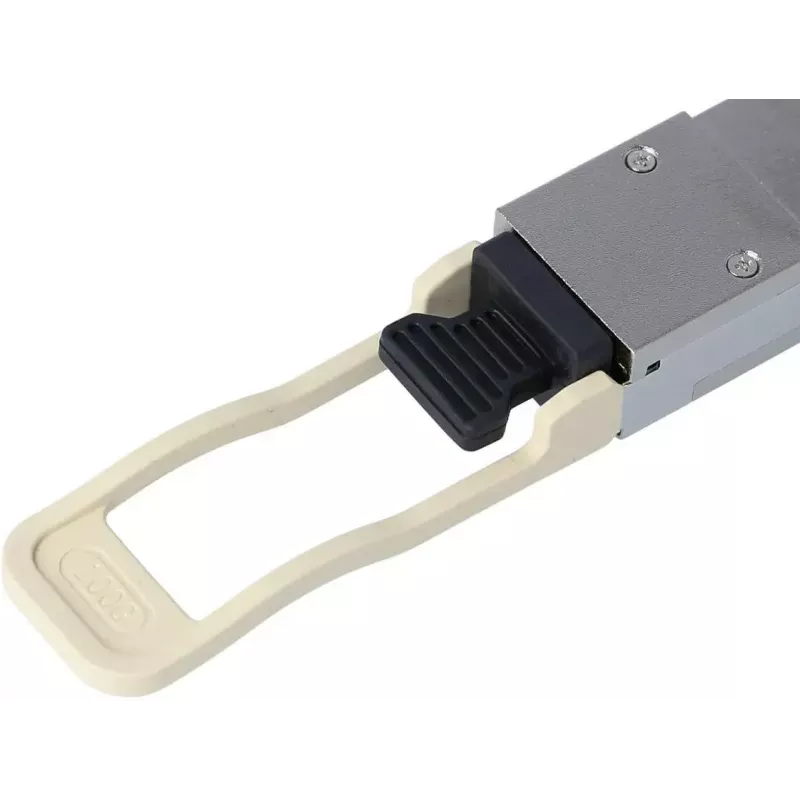

QSFP Transceiver Modul BlueOptics QSFP-100G-SR4-AL-BO Glasfaser MPO

Das BlueOptics QSFP-100G-SR4-AL-BO ist ein QSFP28-Glasfaser-Transceiver-Modul, das für die 100G-Datenübertragung über Multimode-Faser ausgelegt ist. Es verfügt über einen MPO/MTP-Stecker und ein Aluminiumgehäuse und bietet eine kompakte und leichte Lösung (ca. 40 g) für Hochgeschwindigkeitsverbindungen über kurze Entfernungen in Rechenzentren und Unternehmensnetzwerken. Das Modul implementiert eine 100GBASE-SR4-Optik mit einer Wellenlänge von 850 nm für Sende- und Empfangskanäle und ist mit Systemen kompatibel, die QSFP28-SR4-Module akzeptieren.

Vorteile

Das Modul bietet eine aggregierte Bandbreite von 100 Gbit/s über vier parallele 25-Gbit/s-Leitungen und unterstützt die optische Übertragung über Multimode-Faser mit einem MPO-Stecker für eine vereinfachte Verkabelung mit hoher Dichte. Das Aluminiumgehäuse bietet mechanische Robustheit bei geringem Gewicht. Das Design folgt den gängigen MSA-QSFP28-Formfaktorkonventionen, um die Interoperabilität mit Geräten zu gewährleisten, die standardmäßige SR4-QSFP28-Transceiver akzeptieren. Die integrierte digitale Diagnoseüberwachung (DDM/DOM) ermöglicht die Echtzeitmeldung elektrischer und optischer Parameter, sofern dies von der Host-Hardware unterstützt wird.

Geeignet für

• 100G-Ethernet-Verbindungen über kurze Entfernungen in Rechenzentren (Switch-zu-Switch oder Switch-zu-Fabric)
• Hochleistungs-Netzwerkaggregation und Spine-Leaf-Architekturen
• Speicher- und Serververbindungen, die Multimode-Faser-Verbindungen erfordern

Technische Daten

• Schnittstellentyp: QSFP28 (QSFP-Transceiver-Familie)
• Standard: 100GBASE-SR4 über Multimode-Faser
• Stecker: MPO/MTP
• Wellenlänge: 850 nm (Senden und Empfangen)
• Aggregierte Datenrate: 100 Gbit/s (4 × 25 Gbit/s Leitungen)
• Gehäusematerial: Aluminium (Produktfarbe: Aluminium)
• Gewicht: ca. 0,04 kg

Verwendung

Installieren Sie das QSFP-100G-SR4-AL-BO in einen kompatiblen QSFP28-Steckplatz und befolgen Sie dabei die Ein- und Ausbauverfahren des Host-Geräteherstellers. Verwenden Sie ein MPO/MTP-Multimode-Glasfaser-Patchkabel oder eine Kassette, um den Transceiver mit dem entfernten Endpunkt oder Patchpanel zu verbinden. Stellen Sie sicher, dass das Host-Gerät 100GBASE-SR4-QSFP28-Module unterstützt, und aktivieren oder überprüfen Sie bei Bedarf die DDM/DOM-Unterstützung für die Echtzeitüberwachung. Beachten Sie die üblichen ESD-Vorsichtsmaßnahmen und stellen Sie die korrekte Kabelpolarität und den Fasertyp (Multimode) für die erwartete Verbindungsleistung sicher.

Empfehlungen

Verwenden Sie OM3/OM4-Multimode-Faser für die beste 100G-Leistung über kurze Entfernungen und befolgen Sie die Anleitung des Geräteherstellers für die maximale Verbindungsentfernung. Überprüfen Sie die Kompatibilität mit der Switch- oder Router-Firmware und testen Sie den Transceiver nach Möglichkeit vor der Bereitstellung in Ihrer Umgebung, um die Interoperabilität und die erwarteten Verbindungseigenschaften zu bestätigen.
