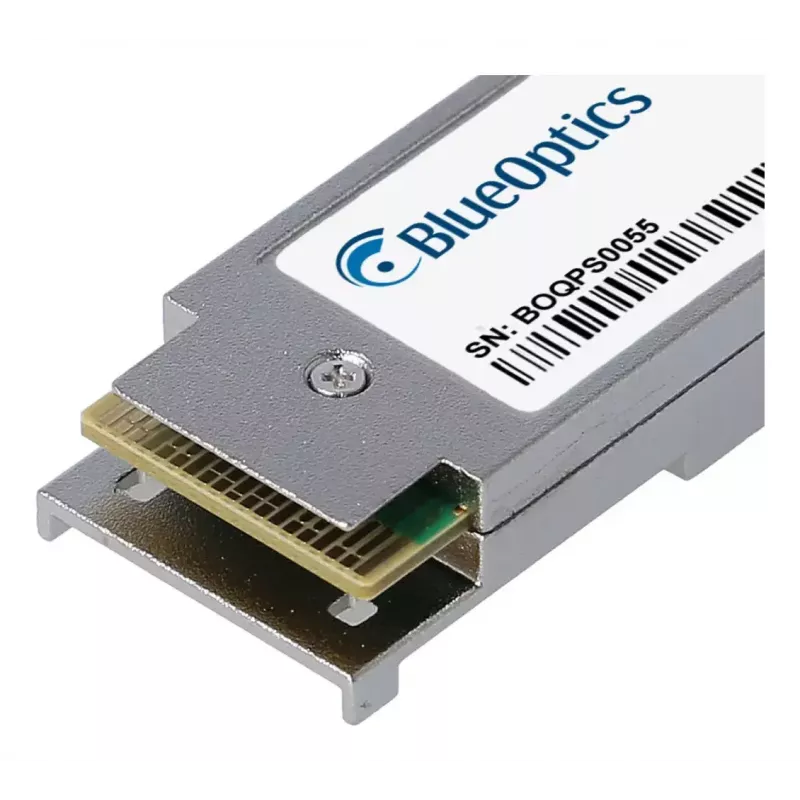

QSFP Transceiver Modul BlueOptics QSFP-100G-LR4-2-BO 100G LC

Das BlueOptics QSFP-100G-LR4-2-BO ist ein QSFP28-Glasfaser-Transceiver-Modul, das für 100G-Langstrecken-Ethernet-Verbindungen entwickelt wurde. Es verwendet eine LC-Duplex-Schnittstelle und Singlemode-Optiken mit CWDM, um 100GBASE-LR4-Übertragungen über Entfernungen von bis zu etwa 10 Kilometern zu unterstützen, wenn es über geeignete Singlemode-Fasern eingesetzt wird. In einem Metallgehäuse untergebracht und mit einem Gewicht von etwa 40 Gramm folgt das Modul den MSA-kompatiblen QSFP28-Formfaktor-Konventionen, um die physische Kompatibilität mit Netzwerkgeräten sicherzustellen, die QSFP28-Module aufnehmen.

Vorteile

Dieser Transceiver unterstützt Datenraten von 100 Gbit/s und implementiert CWDM-basierte Sende- und Empfangsoptiken für Singlemode-Langstreckenverbindungen. Das Metallgehäuse trägt zur mechanischen Haltbarkeit und Wärmeableitung bei, während die leichte Konstruktion die Handhabung und Installation vereinfacht. Das Produkt umfasst digitale Diagnoseüberwachungsfunktionen (DDM/DOM) zur Fernüberwachung von Parametern wie Versorgungsspannung, Laser-Bias-Strom, Sendeleistung, Empfangsleistung und Temperatur, sofern die Host-Plattform diese Diagnosen unterstützt.

Geeignet für

Technische Daten

Anwendung

Installieren Sie das Modul in einen kompatiblen QSFP28-Steckplatz an Switches, Routern oder anderen Netzwerkgeräten, die offiziell QSFP-100G-LR4-Typ-Transceiver unterstützen. Stellen Sie sicher, dass die Firmware oder Software des Host-Geräts bei Bedarf Drittanbietermodule erkennt. Verbinden Sie LC-Duplex-Singlemode-Patchkabel zwischen Transceivern oder mit Patchpanels und beachten Sie die Sende-/Empfangsausrichtung. Wenn der Host DDM/DOM unterstützt, aktivieren oder fragen Sie die Diagnose ab, um Betriebsparameter während der Inbetriebnahme und des Betriebs zu überwachen. Befolgen Sie die Vorsichtsmaßnahmen zur Vermeidung elektrostatischer Entladungen (ESD) und handhaben Sie das Modul an den Kanten. Halten Sie die optischen Anschlüsse abgedeckt, wenn sie nicht angeschlossen sind, um Verschmutzungen zu vermeiden.

Empfehlungen

Verwenden Sie hochwertige Singlemode-LC-Patchkabel und ein geeignetes Fasermanagement (Patchpanels, Zugentlastung), um die angegebene Reichweite und Signalqualität zu erreichen. Überprüfen Sie die Host-Kompatibilität und testen Sie das Modul nach Möglichkeit in Ihrer Plattform vor einem großflächigen Einsatz. Überprüfen und reinigen Sie regelmäßig die LC-Anschlüsse, um die optische Leistung aufrechtzuerhalten und die Einfügedämpfung zu minimieren.
