QSFP Transceiver Modul BlueOptics QSFP-100G-ESR4-S-BO 100000 Mbit/s 850 nm

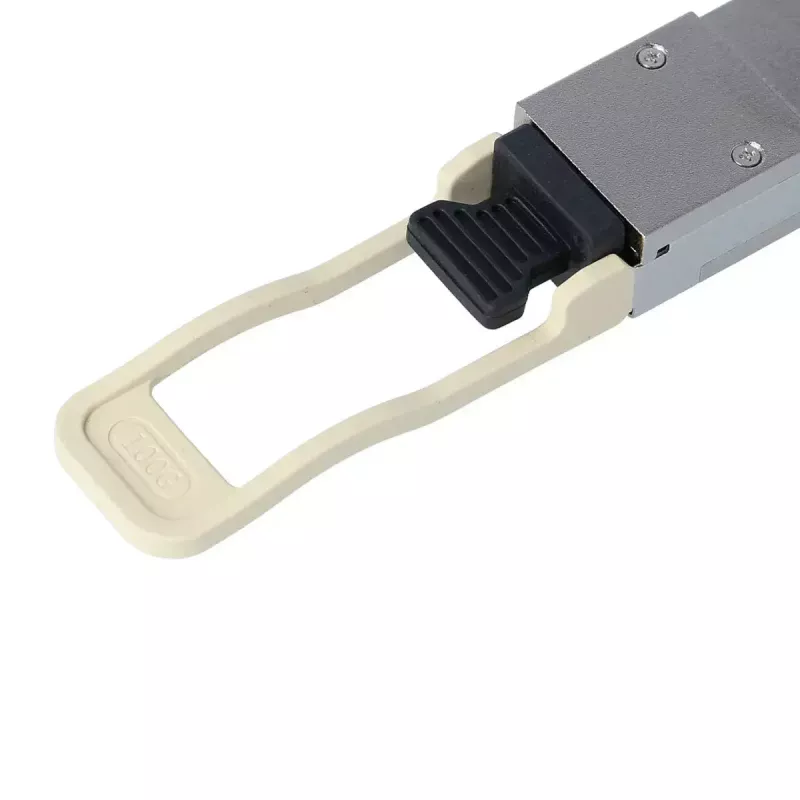

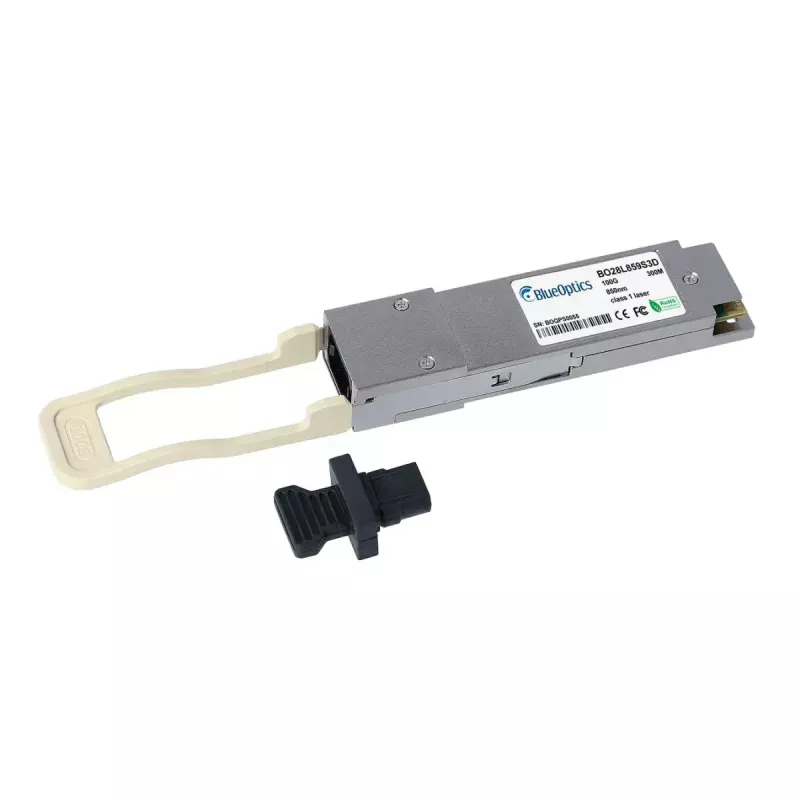

Das BlueOptics QSFP-100G-ESR4-S-BO ist ein QSFP28 Glasfaser-Transceiver-Modul, das für Hochgeschwindigkeitsverbindungen bis zu 100000 Mbit/s über Multimode-Faser entwickelt wurde. Es arbeitet mit einer Wellenlänge von 850 nm und einem MPO/MTP-Stecker. Dieses kompakte silberne Modul unterstützt 100GBASE-ESR4-Anwendungen und ist mit gängigen Hardware-Plattformen kompatibel, die QSFP-100G-ESR4-Transceiver akzeptieren. Mit einem leichten Design (ca. 40 g) und einer MTBF von etwa 3.000.000 Stunden ist das Modul für die Integration in Switches, Router, Speichersysteme und andere Netzwerkgeräte vorgesehen, bei denen zuverlässige optische 100-Gbps-Konnektivität erforderlich ist.

Vorteile

Das Modul kombiniert einen QSFP28-Formfaktor mit MPO/MTP-Multimode-Faserkonnektivität, um eine Vollduplex-100-Gbps-Übertragung bei kompakten Abmessungen und geringem Gewicht zu ermöglichen. Es umfasst Sender- und Empfängerfunktionen bei 850 nm und implementiert Digital Diagnostics Monitoring (DDM/DOM) gemäß MSA SFF-8472 zur Echtzeitüberwachung von Spannung, Laser-Bias-Strom, Sende-/Empfangsleistung und Temperatur. Der nach MSA-Standards gefertigte und aus hochwertigen optischen und elektronischen Komponenten zusammengesetzte Transceiver bietet eine lange Betriebslebensdauer und breite Kompatibilität mit Geräten, die die 100GBASE-ESR4-Spezifikation unterstützen.

Geeignet für

Technische Daten

Verwendung

Setzen Sie den QSFP-100G-ESR4-S-BO-Transceiver in einen kompatiblen QSFP28-Steckplatz des Netzwerkgeräts ein, bis er einrastet. Verwenden Sie MPO/MTP-Multimode-Patchkabel mit korrekter Polarität, um das Modul mit passenden Transceivern oder Patchpanels zu verbinden. Stellen Sie sicher, dass das Host-Gerät 100GBASE-ESR4-Optiken unterstützt, und aktivieren oder überprüfen Sie bei Bedarf die DDM/DOM-Unterstützung, um optische Parameter zu überwachen. Befolgen Sie die Verfahren des Geräteherstellers für Hot-Plug-Handhabung und Erdung, um elektrostatische Schäden zu vermeiden.

Empfehlungen

Verwenden Sie werkseitig getestete MPO/MTP-Multimode-Patchkabel und stellen Sie sicher, dass die Fasertypen und Verbindungsbudgets der maximalen Reichweite von 300 m entsprechen. Für Fernüberwachung und Fehlerbehebung bestätigen Sie die DDM/DOM-Unterstützung in der Host-Hardware und überprüfen Sie regelmäßig die aufgezeichneten optischen Parameter. Beachten Sie die Handhabungsvorkehrungen: Lassen Sie die Staubschutzkappen auf dem Transceiver, wenn er nicht verwendet wird, und vermeiden Sie Biegungen der Faser über die empfohlenen Radien hinaus, um die optimale Leistung zu erhalten.
