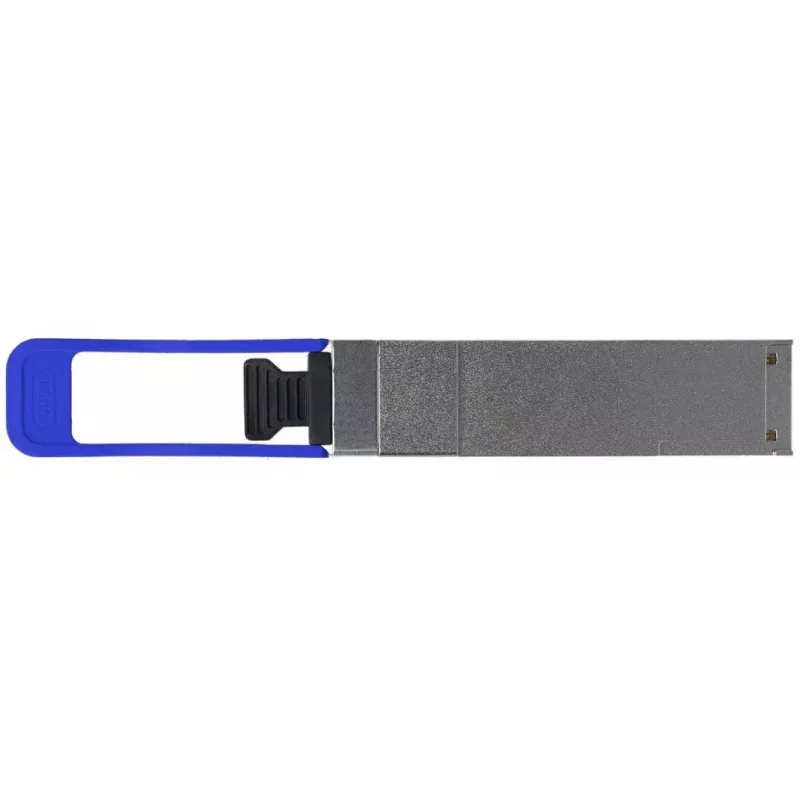

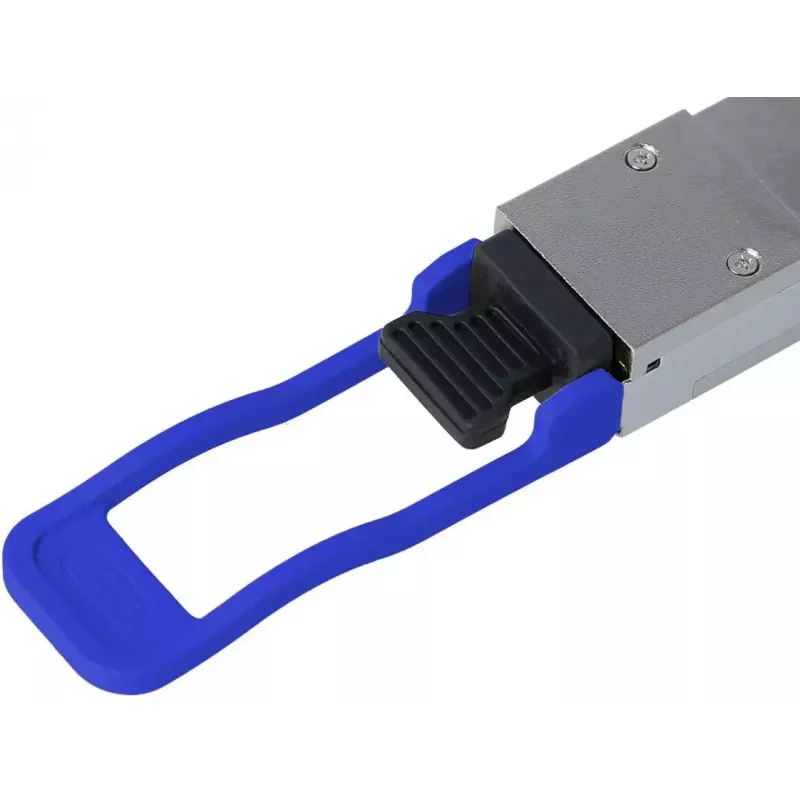

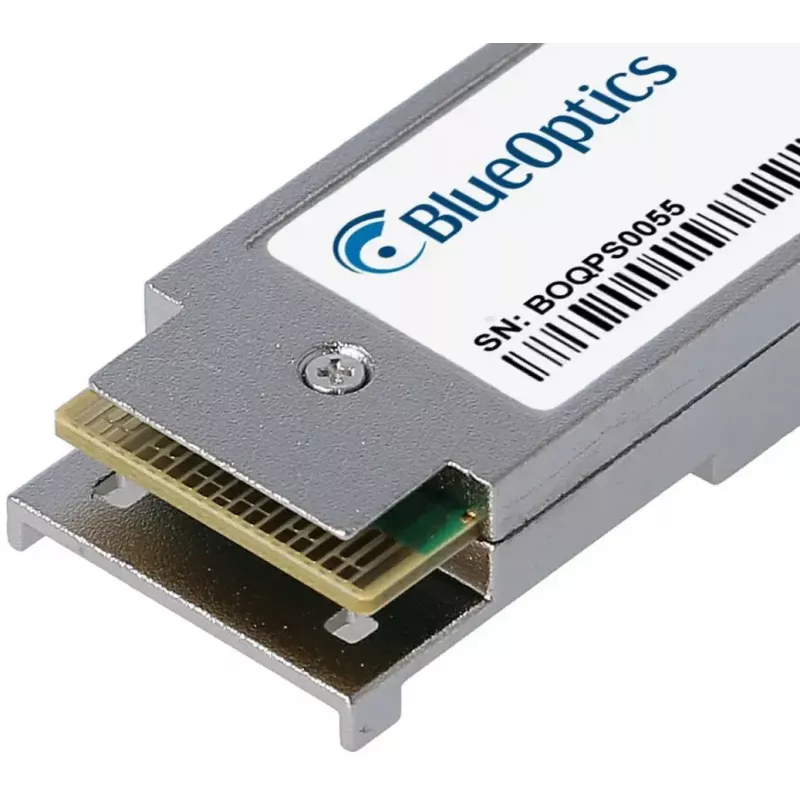

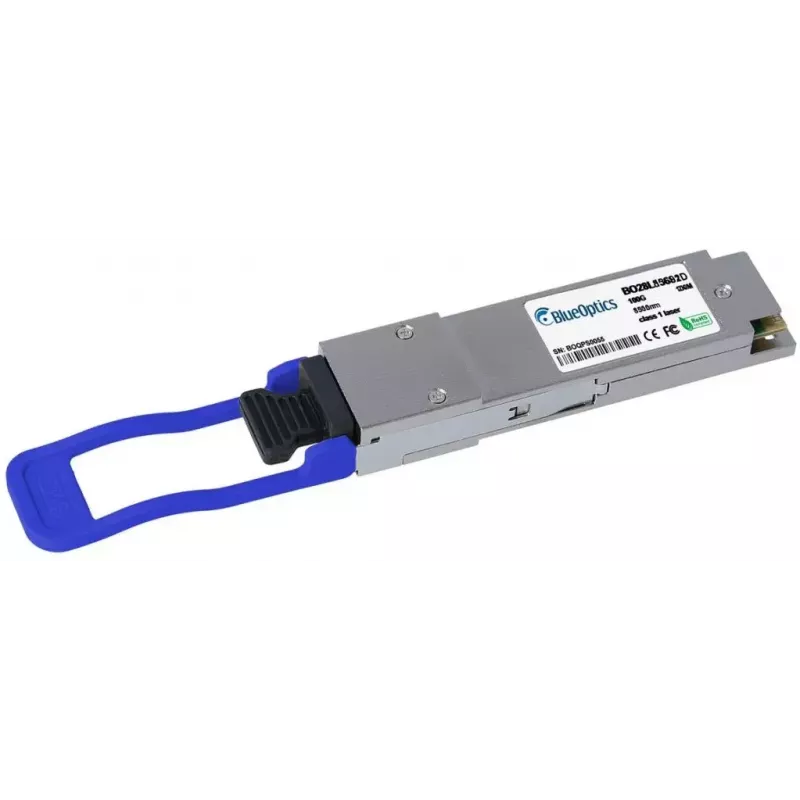

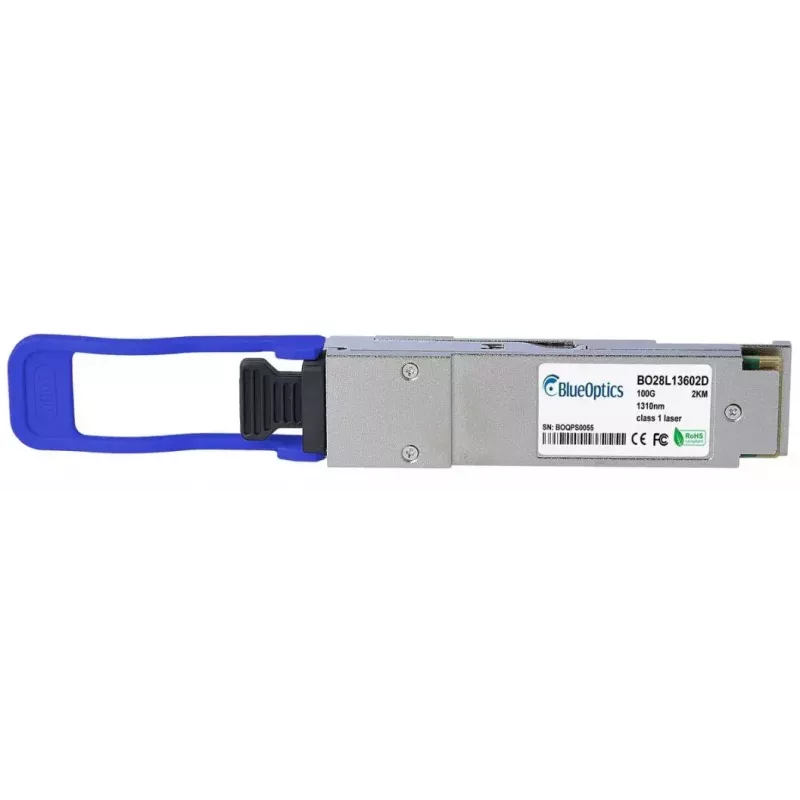

QSFP Transceiver Modul BlueOptics QSFP-100G-CWDM4-IT-BO 100G 100000 Mbit/s

Das BlueOptics QSFP-100G-CWDM4-IT-BO ist ein QSFP28-Glasfaser-Transceiver-Modul, das für optische 100G-Hochgeschwindigkeitsverbindungen entwickelt wurde. Untergebracht in einem Metallgehäuse und mit einem Gewicht von ca. 4 g, unterstützt das Modul Datenraten von 100000 Mbit/s und verwendet LC-Duplex-Steckverbinder für Singlemode-Faserverbindungen. Es arbeitet mit einer Versorgungsspannung von 3,3 V und implementiert CWDM4-Wellenlängenmultiplexing, um über definierte grobe Wellenlängenkanäle zu senden und zu empfangen, was eine kompakte Lösung für Rechenzentren und Carrier-Class-Netzwerkausrüstung bietet.

Vorteile

Der Transceiver entspricht den mechanischen und elektrischen QSFP28-MSA-Standards und ist mit Geräten kompatibel, die 100GBASE-CWDM4 unterstützen. Sein kompaktes Metallgehäuse und geringes Gewicht ermöglichen eine dichte Portbestückung. Integrierte digitale Diagnose (DDM/DOM) erlaubt die Echtzeitüberwachung von Versorgungsspannung, Laser-Bias-Strom, Sendeleistung, Empfangsleistung und Temperatur, was Wartung und Fehlerbehebung vereinfacht. Das CWDM4-Design unterstützt kosteneffiziente 100G-Verbindungen über Singlemode-Fasern für Entfernungen bis zu etwa 2 Kilometern bei Verwendung geeigneter Verkabelung.

Geeignet für

Technische Spezifikationen

Verwendung

Stecken Sie den QSFP28-Transceiver in einen kompatiblen QSFP28-Port, bis er vollständig eingerastet ist und die Modulverriegelung greift. Verbinden Sie LC-Duplex-Singlemode-Patchkabel mit den Sende- und Empfangsports und beachten Sie die korrekte Duplex-Polarität. Stellen Sie sicher, dass das Host-Gerät 100GBASE-CWDM4 unterstützt und DDM/DOM aktiviert ist, falls Sie eine Überwachung benötigen. Überprüfen Sie nach der Installation den Verbindungsstatus am Host-Gerät und kontrollieren Sie die Diagnosewerte über die Managementschnittstelle, um den ordnungsgemäßen Betrieb zu bestätigen.

Empfehlungen

Verwenden Sie Singlemode-Patchkabel und halten Sie die empfohlenen Dämpfungsbudgets für CWDM4-Verbindungen ein. Vermeiden Sie es, Fasern über den angegebenen Radius hinaus zu biegen, und halten Sie die Steckverbinder sauber, um optische Verluste zu minimieren. Überprüfen Sie vor dem Einsatz die Firmware und Kompatibilität mit dem Host-Gerät und nutzen Sie DDM/DOM-Informationen für die proaktive Wartung.
