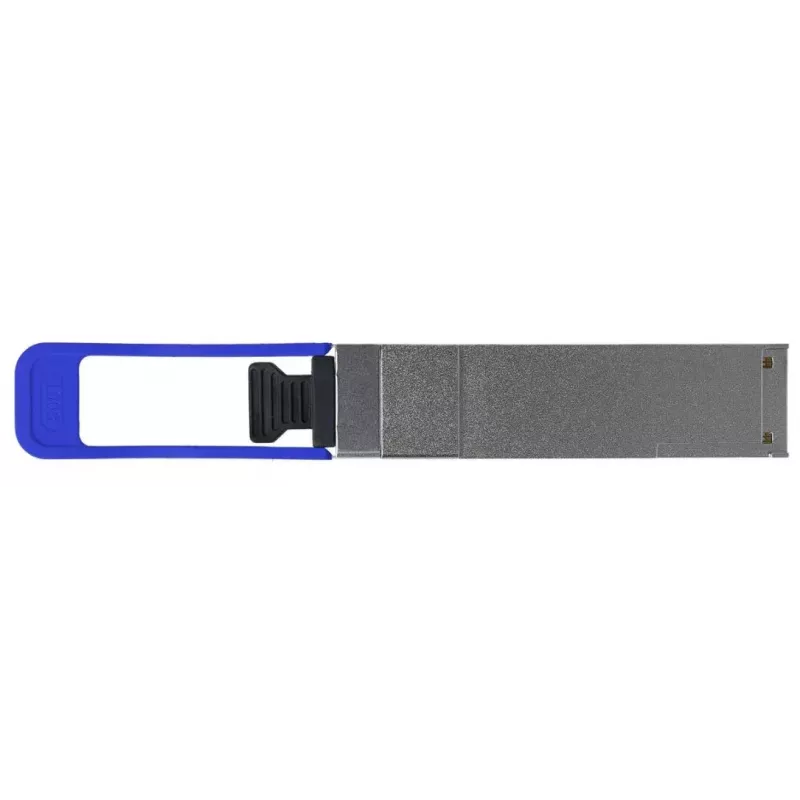

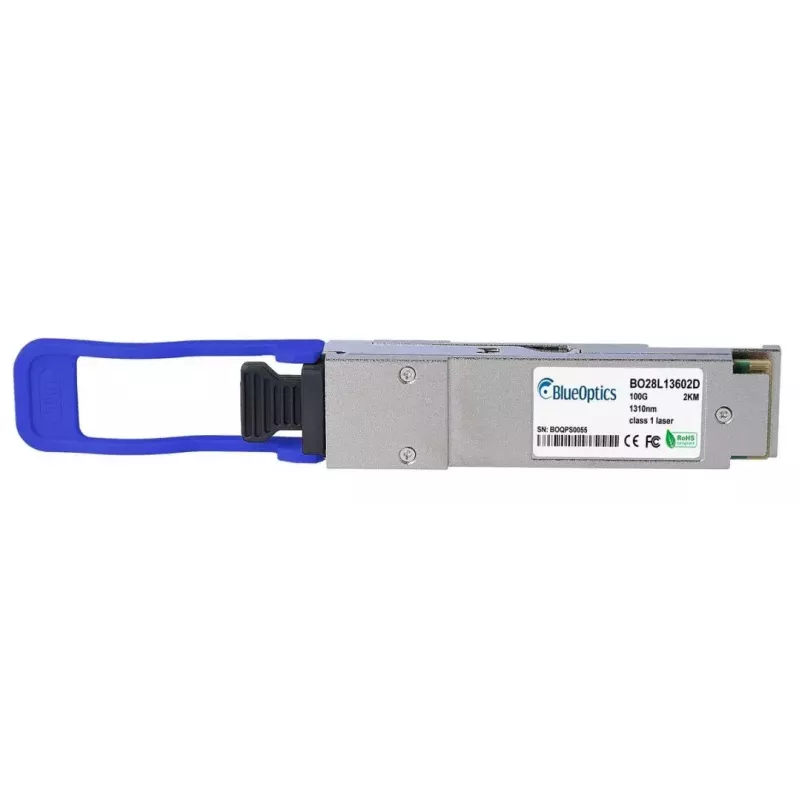

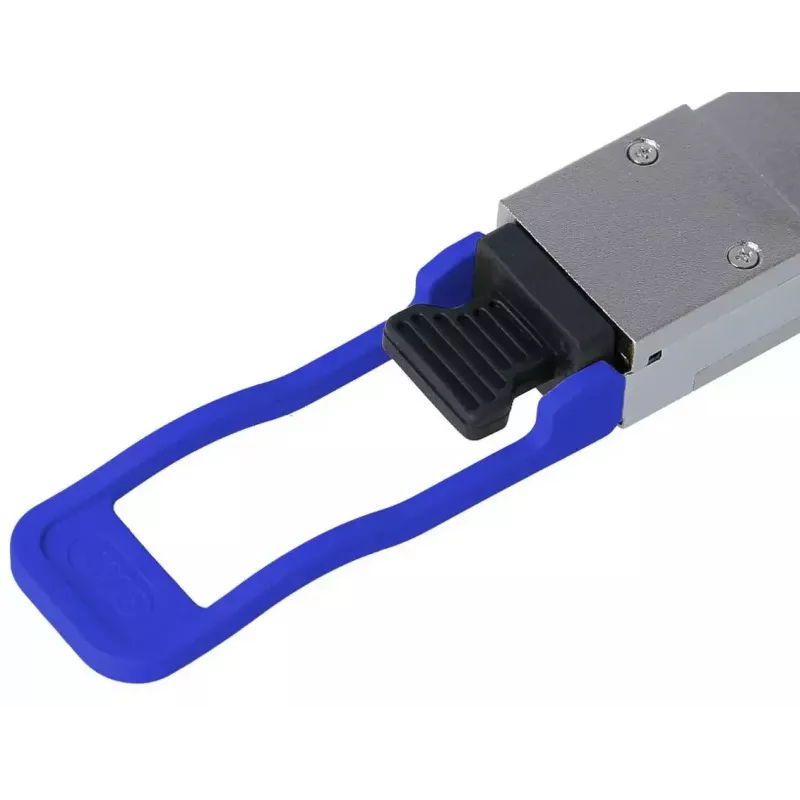

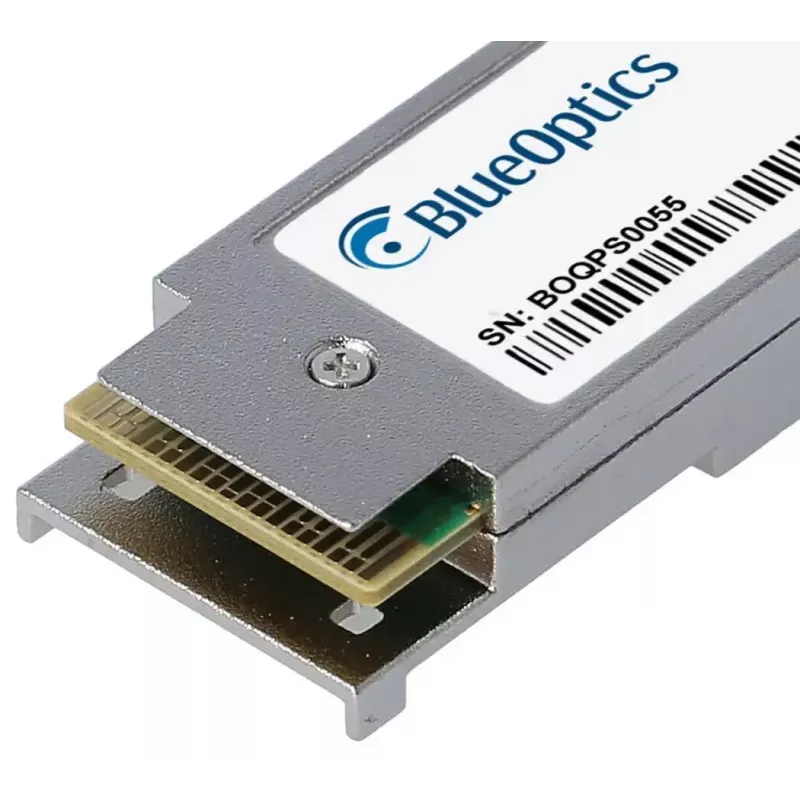

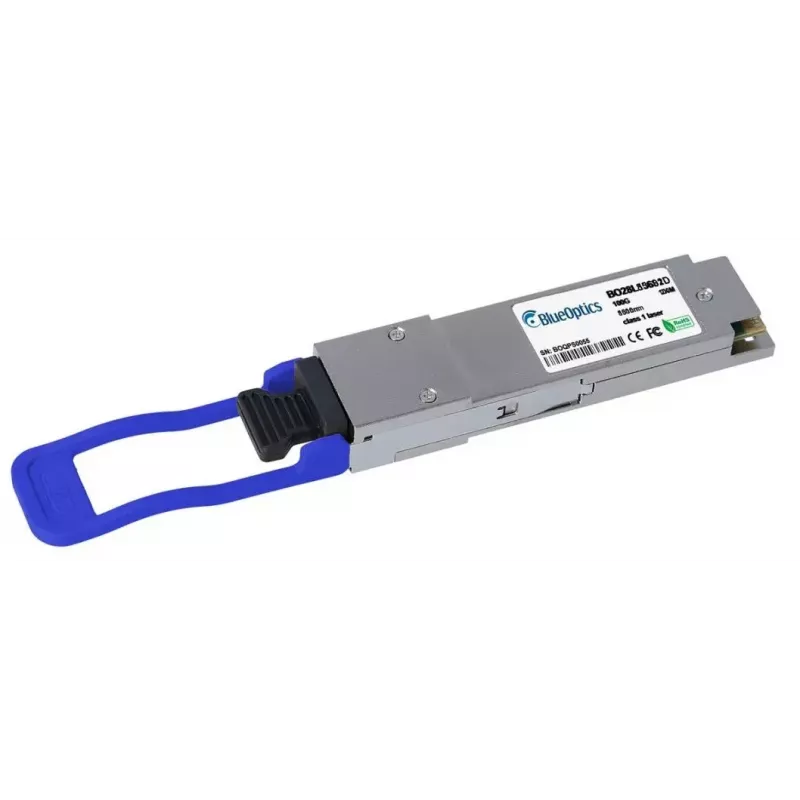

QSFP Transceiver Modul BlueOptics QSFP-100G-CLR4-BO Fiber Optic 2000m

Das BlueOptics QSFP-100G-CLR4-BO ist ein QSFP28-Glasfaser-Transceivermodul, das für die Hochgeschwindigkeits-Datenübertragung mit 100G über Singlemode-Faser entwickelt wurde. Mit einem Aluminiumgehäuse und einem Gewicht von etwa 40 Gramm unterstützt dieses Modul Verbindungsdistanzen von bis zu 2000 Metern und verwendet eine LC-Duplex-Schnittstelle gemäß MSA-Konventionen. Es implementiert den optischen Standard 100GBASE-CWDM4 und umfasst Sender- und Empfängerkanäle mit CWDM-Wellenlängenmultiplexing für einen aggregierten Durchsatz von 100 Gbit/s.

Vorteile

Das Modul bietet 100G-Leistung in einem kompakten QSFP28-Formfaktor und ist kompatibel mit Geräten, die 100GBASE-CWDM4-Optiken unterstützen. Sein Aluminiumgehäuse bietet mechanische Robustheit und Wärmeableitung, während das leichte Design eine dichte Bereitstellung in Rechenzentrums- und Carrier-Umgebungen ermöglicht. Die Unterstützung digitaler Diagnosen erlaubt die Echtzeitüberwachung optischer und elektrischer Parameter, wenn die Host-Hardware DDM/DOM unterstützt.

Geeignet für

• Rechenzentrums-Uplinks und Spine-Leaf-Verbindungen
• Hochleistungs-Switching- und Routing-Plattformen
• Storage Area Networks und Serververbindungen mit hoher Bandbreite
• Carrier- und Campus-Backbone-Verbindungen bis zu 2 km

Wichtige Spezifikationen

• Formfaktor: QSFP28 (QSFP-Transceiver)
• Optischer Standard: 100GBASE-CWDM4
• Fasertyp: Singlemode-Faser (SMF)
• Steckverbinder: LC Duplex
• Maximale Übertragungsdistanz: bis zu 2000 Meter
• Gehäusematerial: Aluminium
• Gewicht: ca. 0,04 kg
• Digitale Diagnoseüberwachung (DDM/DOM): unterstützt, wenn die Host-Hardware Zugriff bietet

Anwendung

Installieren Sie das QSFP-100G-CLR4-BO in einen kompatiblen QSFP28-Port gemäß den Ein- und Ausbauverfahren des Host-Hardwareanbieters, um ESD oder mechanische Schäden zu vermeiden. Verbinden Sie LC-Duplex-Singlemode-Patchkabel zwischen den Transceivern oder mit einem Patchpanel und achten Sie auf korrekte Polarität und Fasersauberkeit. Stellen Sie sicher, dass das Host-Gerät für die Akzeptanz von 100GBASE-CWDM4-Optiken konfiguriert ist, und überprüfen Sie den Verbindungsstatus und die Diagnose über die Management-Schnittstelle des Switches oder Routers. Wenn DDM/DOM-Informationen verfügbar sind, nutzen Sie diese zur Überwachung von Versorgungsspannung, Laser-Bias-Strom, Sendeleistung, Empfangsleistung und Modultemperatur.

Empfehlungen

Verwenden Sie hochwertige Singlemode-LC-Patchkabel und halten Sie die Fasersteckverbinder sauber, um die angegebene Reichweite von 2000 m und eine zuverlässige Leistung zu erreichen. Bestätigen Sie die Kompatibilität mit der vorgesehenen Switching- oder Routing-Plattform und aktivieren Sie die digitalen Diagnosen auf dem Host-System, um die Fernüberwachung zu unterstützen. Stellen Sie bei dichter Bereitstellung eine ausreichende Kühlung der Ports sicher und befolgen Sie die Anbieterrichtlinien für den Hot-Plug-Betrieb.
