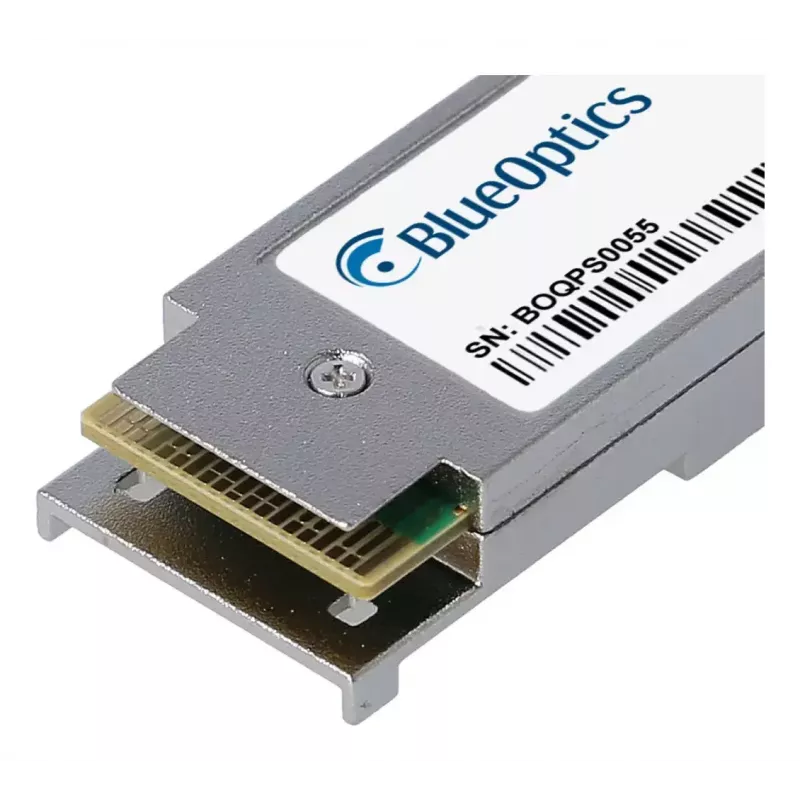

QSFP-Transceiver-Modul BlueOptics QSFP-0100-R10-BO 100000 Mbit/s

Das BlueOptics QSFP-0100-R10-BO ist ein QSFP28-Glasfaser-Transceiver-Modul, das für 100-Gbit/s-Multimode-Verbindungen mit kurzer Reichweite entwickelt wurde. In einem Metallgehäuse untergebracht und etwa 40 g schwer, verwendet dieses Modul einen MPO/MTP-Steckverbinder und unterstützt optische Verbindungen bis zu 100 m über Multimode-Faser. Es implementiert den 100GBASE-SR4-Signalisierungsansatz mit 850 nm Sende- und Empfangskanälen und eignet sich daher für hochdichte Switch-, Router- und Storage-Interconnects, die QSFP28-Module akzeptieren.

Vorteile

Das Modul bietet einen standardisierten QSFP28-Formfaktor und MPO/MTP-Konnektivität, die eine hohe Portdichte und einfache Integration in bestehende Glasfaser-Patchinfrastrukturen ermöglichen. Das Metallgehäuse bietet mechanische Robustheit und thermische Leitung für einen zuverlässigen Betrieb. Das nach MSA-kompatiblen Spezifikationen gefertigte Transceiver-Modul unterstützt digitale Diagnoseüberwachung für Echtzeit-Metriken wie Versorgungsspannung, Laser-Vorstrom, gesendete und empfangene optische Leistung und Temperatur, wenn die Host-Hardware DDM/DOM-Funktionen bereitstellt. Sein Design zielt auf hohe Verfügbarkeit und eine lange Betriebsdauer ab, die für den kontinuierlichen Rechenzentrumsbetrieb geeignet ist.

Geeignet für

Technische Spezifikationen

Verwendung

Installieren Sie das QSFP-0100-R10-BO in einem kompatiblen QSFP28-Steckplatz an einem Switch, Router oder Host-Adapter, der 100GBASE-SR4-Module unterstützt. Schließen Sie ein MPO/MTP-Multimode-Glasfaser-Patchkabel an das Modul an und führen Sie das andere Ende zu einem entsprechenden MPO/MTP-Port oder Patch-Panel. Stellen Sie sicher, dass die Firmware und die Treiber des Host-Geräts QSFP-Module von Drittanbietern unterstützen und aktivieren Sie bei Bedarf die digitale Diagnoseschnittstelle, um optische Parameter zu überwachen. Überprüfen Sie nach dem Einsetzen den Verbindungsstatus und die korrekte Kanalzuordnung in der Host-Management-Schnittstelle.

Empfehlungen

Verwenden Sie OM3- oder OM4-Multimode-Fasern für optimale Reichweite und Leistung bis zu den angegebenen 100 m. Halten Sie MPO/MTP-Steckverbinder und Patchkabel sauber und überprüfen Sie die Stirnflächen vor dem Verbinden. Bestätigen Sie die Host-Kompatibilität und DDM/DOM-Unterstützung für die Fernüberwachung. Planen Sie bei Installationen mit hoher Dichte die Faserverlegung und Kühlung, um die thermischen Grenzwerte für den Transceiver einzuhalten.
