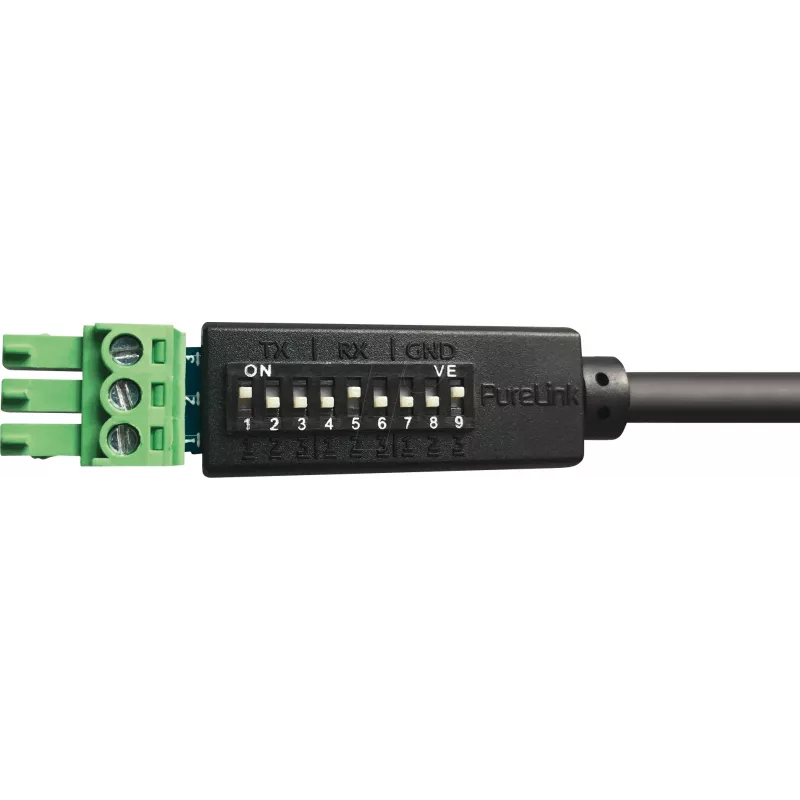

PureLink PureTools RS-232-Serielle Steuerkabel, Phoenix 3-polig auf DB9-Stecker, 1m, umschaltbare Pinbelegung, Schwarz

In professionellen AV-Racks und Automationsschränken benötigen Installateure oft eine zuverlässige serielle Verbindung zwischen einem Steuerungsprozessor und einem Display, Umschalter oder Projektor. Das PureLink PureTools PTM-RS100 erfüllt diese Anforderung mit einem robusten RS-232-Kabel, das einen Phoenix-3-poligen Klemmenblock mit einem DB9-Stecker verbindet. Die umschaltbare Pinbelegung macht es an verschiedene Geräte-Verdrahtungsschemata anpassbar und eliminiert das Rätselraten bei der Inbetriebnahme.

Technische Daten

• Stecker 1: Phoenix 3-poliger Klemmenblock (Schraubklemmen)
• Stecker 2: DB9-Stecker (D-Sub 9-polig)
• Kabellänge: 1,0 m
• Pinbelegung: Umschaltbar / konfigurierbar über DIP-Schalter
• Protokoll: RS-232 seriell
• Leitermaterial: Kupfer
• Schirmung: Ja
• Mantelmaterial: PVC
• Farbe: Schwarz
• Konformität: RoHS, CE
• Betriebstemperatur: -20°C bis +70°C
• Produktserie: PureTools

Warum dieses Kabel wählen

Das PTM-RS100 zeichnet sich durch seine Flexibilität aus. Der 3-polige Phoenix-Stecker akzeptiert blanke Drähte von Steuerungssystemen, während der DIP-Schalter es ermöglicht, die Pin-Zuordnung spontan neu zu konfigurieren. Das bedeutet, dass ein Kabel mehrere Gerätetypen bedienen kann, was den Lagerbestand reduziert und Serviceeinsätze vereinfacht. Die geschirmten Kupferleiter gewährleisten eine saubere Signalübertragung auch in elektrisch verrauschten Umgebungen.

Ideale Anwendungsfälle

• Anschluss eines Steuerungssystems (z. B. Crestron, AMX) an einen Projektor oder Flachbildschirm mit RS-232.
• Verbindung eines Medienservers mit einem Video-Umschalter für die Automatisierung.
• Integration von älteren RS-232-Geräten in moderne AV-over-IP-Setups.
• Feldservice-Kits, bei denen unterschiedliche Pinbelegungen vorkommen.

Gut zu wissen

Dieses Kabel ist Teil der PureTools-Zubehörlinie, die für die professionelle Integration entwickelt wurde. Der Phoenix-Stecker ist eine 3-polige Schraubklemme, sodass kein Löten erforderlich ist – einfach abisolieren, einführen und festziehen. Das DB9-Steckerende passt auf Standard-Serialschnittstellen der meisten AV-Geräte. Überprüfen Sie immer die Pinbelegungskonfiguration anhand des Gerätehandbuchs, bevor Sie das Gerät einschalten.
