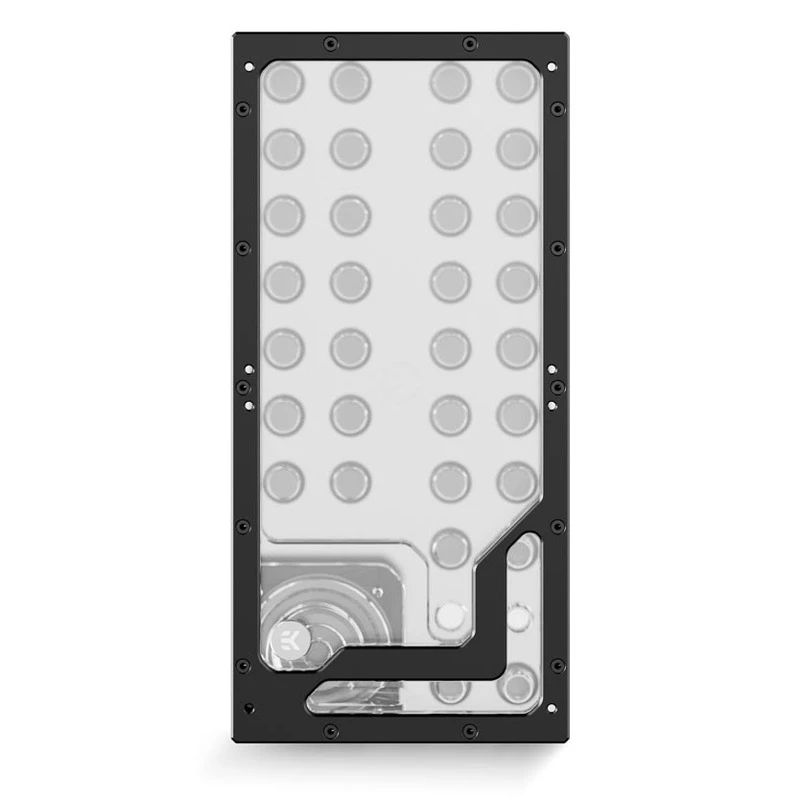

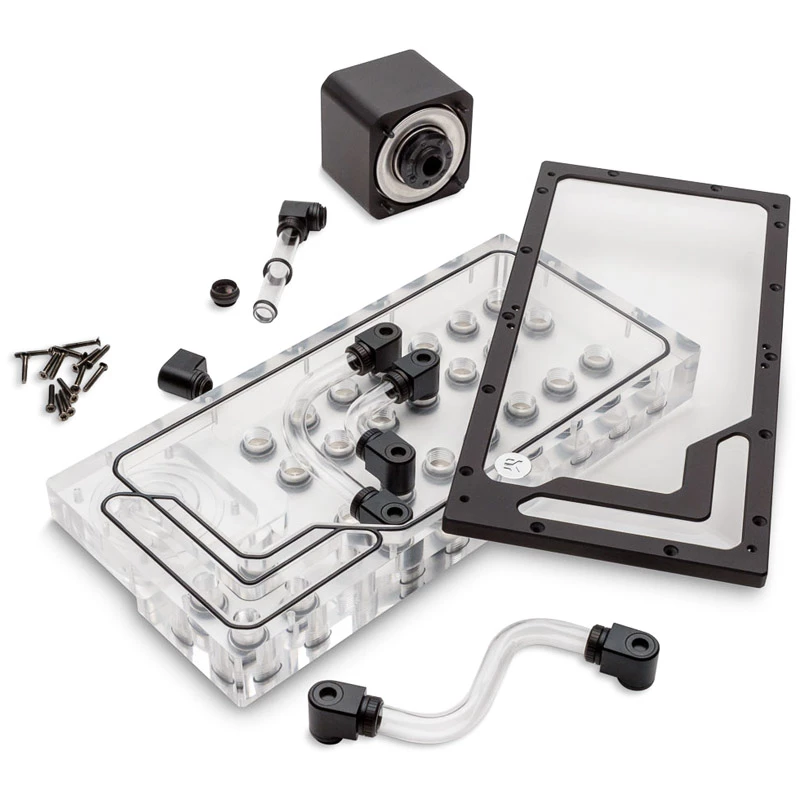

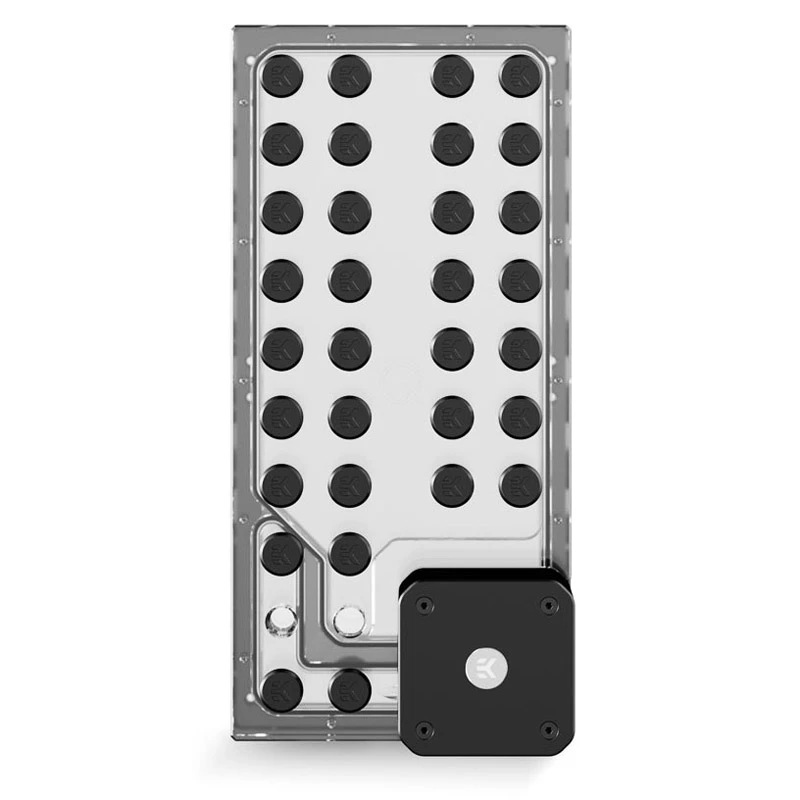

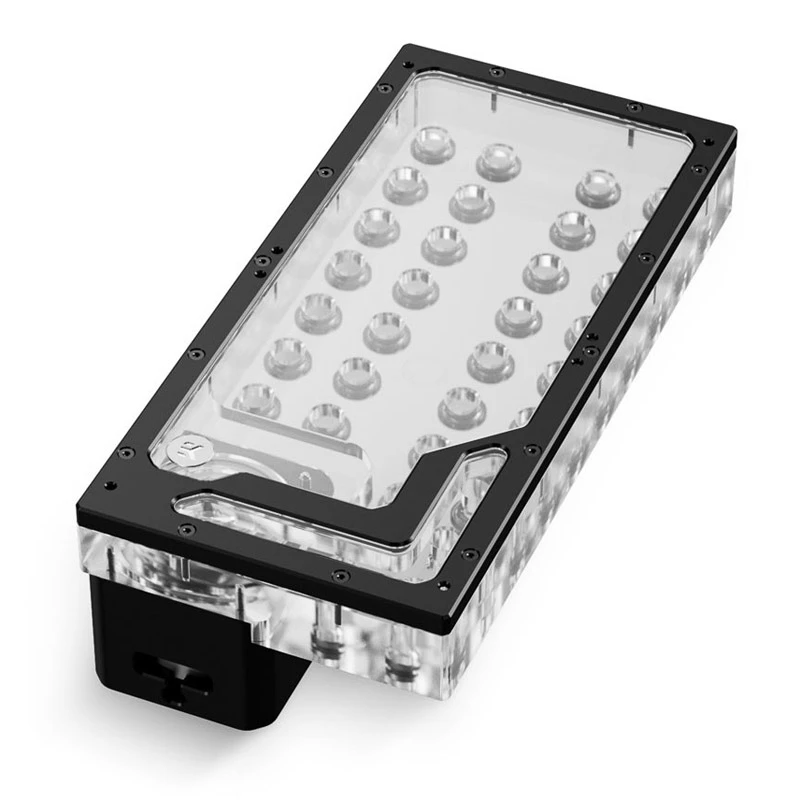

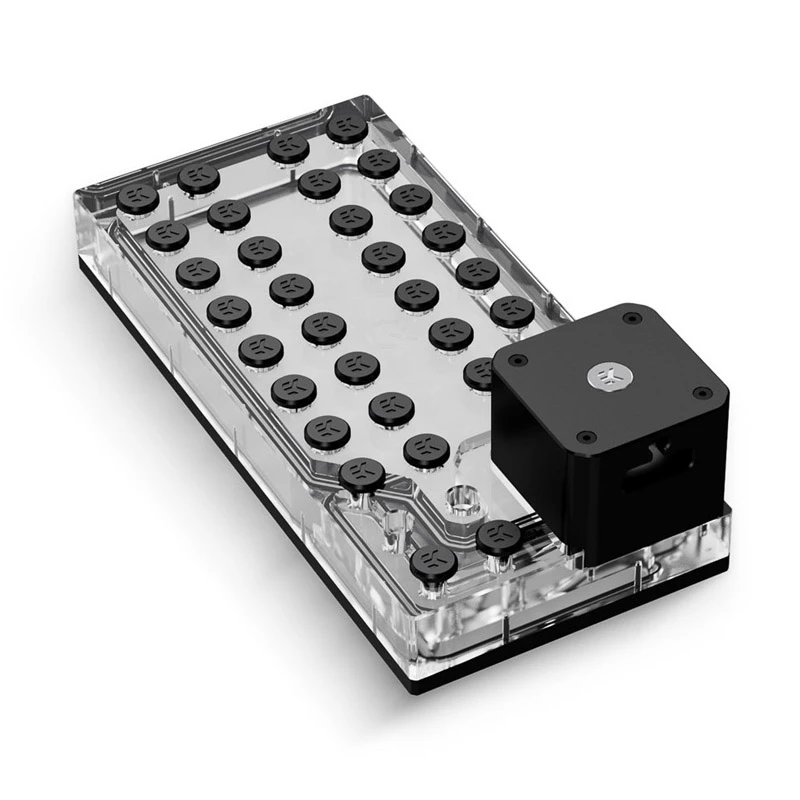

Pumpenverteilerplatte EK Water Blocks EK-QuantumX Loophole D5 PWM Schwarz Plexiglas

Die EK Water Blocks EK-QuantumX Loophole D5 PWM Schwarz Plexiglas Verteilerplatte ist eine speziell angefertigte Verteilerplatte für individuelle PC-Wasserkühlungskreisläufe. Sie kombiniert eine D5-PWM-Pumpenaufnahme mit integrierten Kühlmittelkanälen in einem kompakten Plexiglaskörper und ermöglicht so eine ordentliche Rohrführung und eine optisch einheitliche Installation. Die schwarze Plexiglasoberfläche bietet eine dezente Ästhetik, während die internen Strömungswege für Inspektion und Wartung sichtbar bleiben.

Vorteile

Diese Verteilerplatte integriert Pumpenmontage und Kühlmittelverteilung in einer einzigen Komponente, reduziert die Anzahl separater Teile und vereinfacht den Zusammenbau. Die D5-PWM-kompatible Aufnahme unterstützt eine zuverlässige Zirkulation mit hohem Durchfluss und PWM-Steuerung für variable Pumpengeschwindigkeit. Die geformten Kanäle und Anschlüsse ermöglichen saubere Rohrlayouts und verringern das Risiko von Lecks während der Installation. Die Plexiglasoberfläche bietet ein glattes, wartungsfreundliches Finish, das zu vielen individuellen Kreislaufkonstruktionen passt.

Wichtige Spezifikationen

• Formfaktor: kompakte Verteilerplatte mit integrierter Pumpenaufnahme
• Material: schwarzer Plexiglaskörper mit internen Kühlmittelkanälen
• Pumpenkompatibilität: ausgelegt für Standard-D5-PWM-Pumpenformfaktor und Montageschnittstellen
• Anschlüsse: mehrere G1/4"-Gewindeanschlüsse für Einlass, Auslass und Kreislaufverbindungen (Gewindestandard für individuelle Wasserkühlung)
• Kühllayout: interne Verteilerkanäle zur Führung des Kühlmittels zwischen Pumpe und Kreislauf
• Oberfläche: blickdichtes schwarzes Plexiglas für dezentes Erscheinungsbild und innere Sichtbarkeit

Verwendung

Montieren Sie die Verteilerplatte an einer geeigneten Stelle im Gehäuse mithilfe der Gehäusebefestigungspunkte oder Halterungen, die mit ihrer Grundfläche kompatibel sind. Befestigen Sie die D5-PWM-Pumpe an der vorgesehenen Aufnahme und sichern Sie sie mit den mitgelieferten oder kompatiblen Befestigungselementen. Verbinden Sie Einlass- und Auslassanschlüsse mit dem restlichen Kreislauf unter Verwendung von G1/4"-Gewindeanschlüssen und geeigneten Schläuchen; stellen Sie sicher, dass die Anschlüsse mit einem sicheren Drehmoment festgezogen werden, ohne das Plexiglas zu überlasten. Befüllen, entlüften und druckprüfen Sie den Kreislauf gemäß den üblichen Verfahren für individuelle Wasserkühlung und konfigurieren Sie die PWM-Steuerung der Pumpe über das Motherboard oder einen Lüfter-/Pumpencontroller.

Vorteile

Die Verteilerplatte kombiniert Pumpenhalterung und Flüssigkeitsverteilung in einer Komponente, reduziert die Anzahl benötigter Teile und vereinfacht die Montage. Die Kompatibilität mit der D5-PWM-Pumpe gewährleistet eine stabile Zirkulation mit hohem Durchfluss und PWM-Drehzahlregelung. Die eingebauten Kanäle und Anschlüsse ermöglichen eine geordnete Rohrführung und verringern das Leckagerisiko während der Montage. Die Plexiglasoberfläche ist glatt und einfach zu warten.

Geeignet für

• Kompakte oder mittelgroße individuelle Flüssigkeitskühlungslösungen
• Systeme, die eine Integration der D5-PWM-Pumpe mit Verteilung erfordern
• Builds, bei denen eine aufgeräumte Rohrverlegung und einfache Wartung wichtig sind

Wichtige Spezifikationen

• Form: kompakte Verteilerplatte mit integrierter Pumpenhalterung
• Material: schwarzes Plexiglas mit internen Durchflusskanälen
• Pumpenkompatibilität: ausgelegt für Standard-D5-PWM-Pumpen
• Anschlüsse: mehrere G1/4"-Gewindeanschlüsse für Einlass, Auslass und Verbindung
• Kühlungsschema: interne Kanäle zur Führung des Kühlmittelflusses zwischen Pumpe und Kreisläufen
• Oberfläche: blickdichtes schwarzes Plexiglas

Verwendung

Platzieren Sie die Verteilerplatte an einer geeigneten Stelle im Gehäuse und befestigen Sie sie mit entsprechenden Befestigungspunkten oder Halterungen. Montieren Sie die D5-PWM-Pumpe an der vorgesehenen Halterung und sichern Sie sie mit geeigneten Schraubverbindungen. Verbinden Sie die Anschlüsse mit den übrigen Kreislaufelementen unter Verwendung von G1/4"-Gewindeanschlüssen und geeigneten Schläuchen; achten Sie auf das Anzugsdrehmoment, um das Acryl nicht zu überlasten. Befüllen, entlüften und führen Sie eine Druckprüfung gemäß den üblichen Verfahren für individuelle Flüssigkeitskühlung durch. Konfigurieren Sie die PWM-Steuerung über das Motherboard oder einen separaten Controller.

Verwendungshinweise

Überprüfen Sie die Verbindungen vor der ersten Inbetriebnahme und kontrollieren Sie das System regelmäßig, um mögliche Lecks rechtzeitig zu erkennen. Verwenden Sie geeignete Dichtungen und üben Sie keine übermäßige Kraft auf die Plexiglasoberfläche oder die Verbindungen aus.
