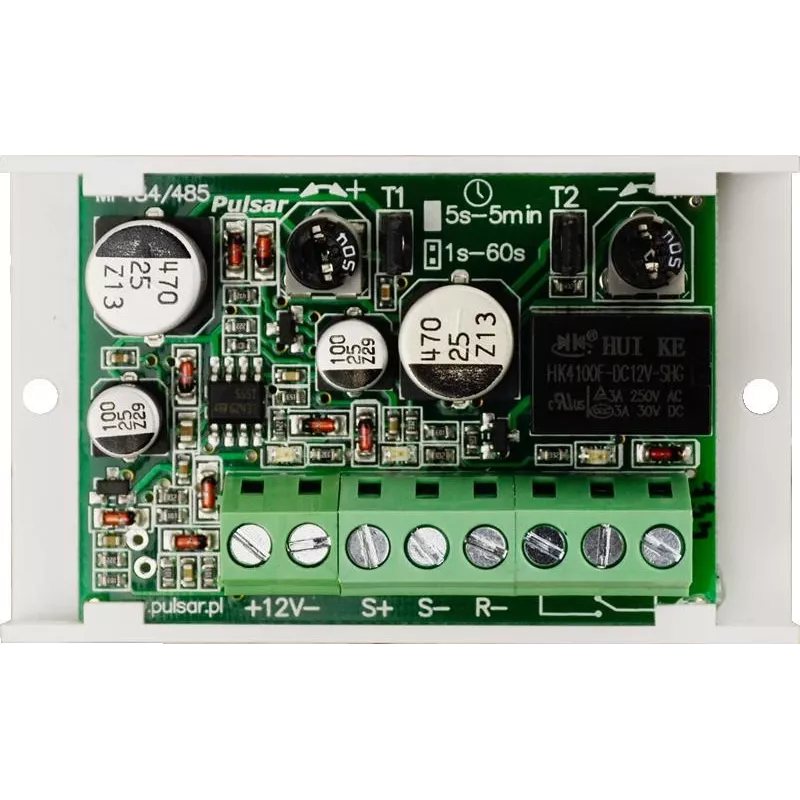

Pulsar AWZ526 Zeitrelaismodul 10-30V DC 1A

Das Pulsar AWZ526 ist ein kompaktes und zuverlässiges Zeitrelaismodul für präzise Zeitsteuerung in Zutrittskontroll-, Alarmanlagen- und Automatisierungsanwendungen. Mit einer einstellbaren Verzögerung von 1 bis 60 Sekunden und einem monostabilen Betriebsmodus (Einschaltverzögerung) bietet es flexible Zeitlösungen. Das Modul akzeptiert einen weiten Eingangsspannungsbereich von 10V bis 30V DC und verfügt über ein einzelnes Relais mit NO/NC-Kontakten, ausgelegt für 1A / 30V DC. Sein robustes Design umfasst Verpolungs- und Ausgangskurzschlussschutz für sicheren und zuverlässigen Betrieb.

Vorteile

Einfache Einstellung über Potentiometer für präzise Zeitsteuerung; kompaktes Schraubbauform für einfache Montage; geringer Stromverbrauch (20 mA Relais aus, 50 mA Relais ein); integrierte Schutzfunktionen erhöhen die Systemzuverlässigkeit.

Geeignet für

• Zutrittskontrollsysteme
• Alarmanlagen
• Industrielle Automatisierung
• Zeitverzögerungsanwendungen

Wichtige Spezifikationen

• Eingangsspannung: 10V - 30V DC
• Ausgangstyp: Relais (NO/NC-Kontakte)
• Anzahl Relais: 1
• Relaiskontaktbelastbarkeit: 1A / 30V DC
• Zeiteinstellbereich: 1 - 60 Sekunden
• Zeiteinstellmethode: Potentiometer
• Betriebsmodus: Monostabil (Einschaltverzögerung)
• Triggereingang: Kurzschluss nach GND
• Stromaufnahme (Relais AUS): 20 mA
• Stromaufnahme (Relais EIN): 50 mA
• Betriebstemperatur: -10°C bis +50°C
• Schutzfunktionen: Verpolungsschutz, Ausgangskurzschlussschutz
• Anzeigen: Betriebs-LED, Relaisstatus-LED
• Montageart: Schraubbefestigung
• Anschlüsse: Schraubklemmen

Empfehlungen

Für optimale Leistung verwenden Sie ein geregeltes DC-Netzteil innerhalb des angegebenen Spannungsbereichs. Achten Sie auf korrekte Verdrahtung und Polarität, um Schäden zu vermeiden. Dieses Modul ist ideal für Anwendungen, die eine einfache, einstellbare Zeitverzögerung erfordern.
