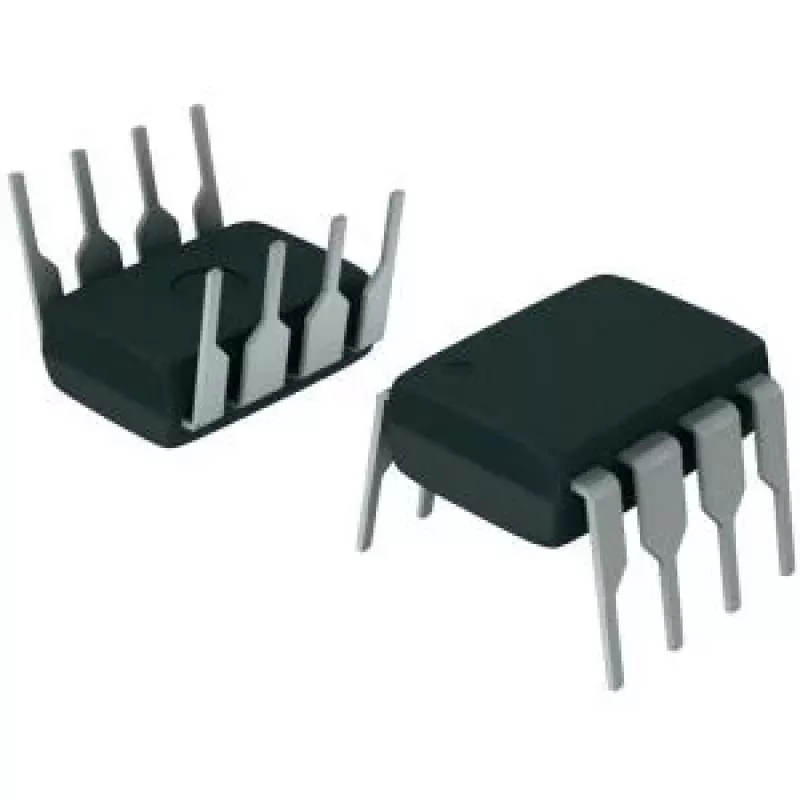

Power-IC DC/DC-Schaltregler Texas Instruments LM2594HVN-ADJ/NOPB PDIP-8 einstellbare Ausgangsspannung…

Der LM2594HVN-ADJ/NOPB ist ein einstellbarer DC/DC-Schaltregler-IC im PDIP-8-Gehäuse, der für die Abwärtswandlung (Buck) ausgelegt ist. Er integriert einen On-Chip-Schalter und eine Steuerschaltung, um eine geregelte Ausgangsspannung zu liefern, die über externe Komponenten eingestellt werden kann. Das Bauteil eignet sich für die Entwicklung von Platinen-Stromversorgungen, die Spannungsregelung in eingebetteten Systemen, das Prototyping sowie die Reparatur oder den Austausch kompatibler Reglermodule, bei denen eine einstellbare Ausgangsspannung und eine einfache Implementierung gefordert sind.

Vorteile

Der Regler bietet eine effiziente Abwärtswandlung mit integriertem Leistungsschalter, was die Anzahl externer Bauteile und den Platzbedarf auf der Platine im Vergleich zu diskreten Lösungen reduziert. Dank der einstellbaren Ausgangsspannung können Entwickler die benötigte Spannung mithilfe von Standard-Widerstandsnetzwerken festlegen. Das PDIP-8-Gehäuse vereinfacht die Handhabung und das Prototyping auf Durchsteckplatinen und Breadboards. Die thermischen und elektrischen Eigenschaften eignen sich für eine Reihe von Embedded- und Industrieanwendungen, sofern die spezifizierten Grenzwerte eingehalten werden.

Geeignet für

• Platinen-Stromversorgungen für eingebettete Systeme
• Prototyping und Entwicklung auf Breadboards und Durchsteckplatinen
• Ersatz für kompatible einstellbare Reglermodule
• Spannungsregelung für Sensoren, Mikrocontroller und Peripherieschaltungen

Wichtige technische Daten

• Funktion: Abwärts-(Buck)-Schaltregler mit einstellbarer Ausgangsspannung
• Gehäusetyp: 8-poliges PDIP (Durchsteckmontage)
• Integrierter On-Chip-Schalter und Steuerschaltung zur Leistungswandlung
• Einstellbare Ausgangsspannung über externes Rückkopplungs-Widerstandsnetzwerk
• Geeignet für Platinenimplementierung und Prototyping

Anwendung

Konfigurieren Sie die Ausgangsspannung, indem Sie den empfohlenen externen Spannungsteiler zwischen Ausgang, Rückkopplung und Massepins gemäß den Anwendungsrichtlinien des Bauteils anschließen. Verwenden Sie die vorgeschriebene Induktivität, Diode und Ein-/Ausgangskondensatoren, die für die Strombelastbarkeit und Schaltfrequenz ausgelegt sind, um eine stabile Regelung und geringe Welligkeit sicherzustellen. Montieren Sie das PDIP-8-Gehäuse auf der Leiterplatte oder dem Breadboard mit ausreichendem Abstand zur Wärmeableitung. Überprüfen Sie den Eingangsspannungsbereich und die thermischen Grenzwerte, bevor Sie eine Last anlegen, und befolgen Sie die üblichen Layoutpraktiken für Schaltregler, um Rauschen zu minimieren und einen stabilen Betrieb zu gewährleisten.
