PoE-Injektor Extralink Gigabit 8 Port 1000 Mb/s RJ45 Modus B

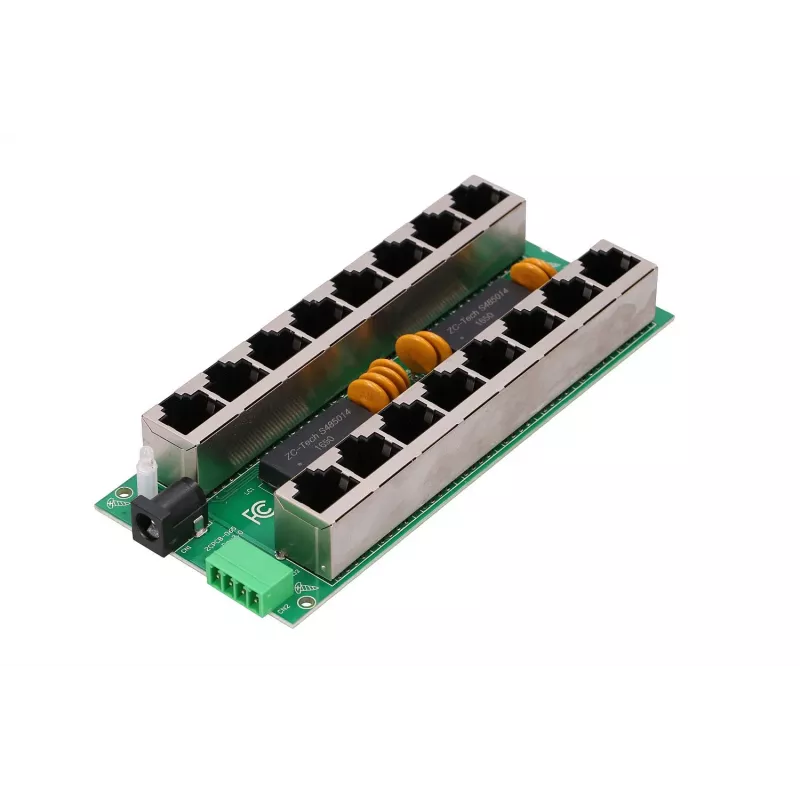

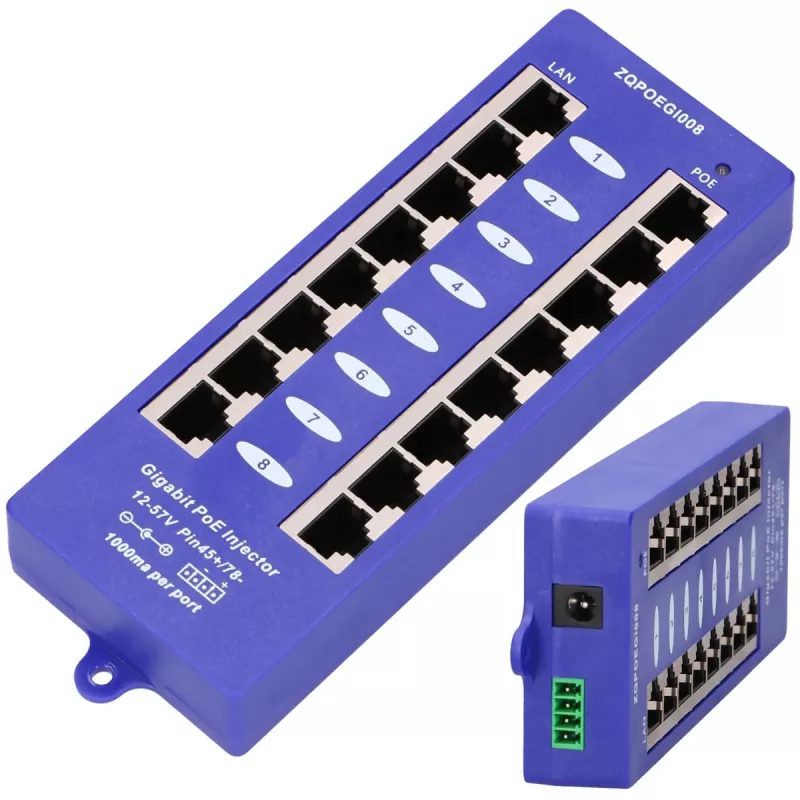

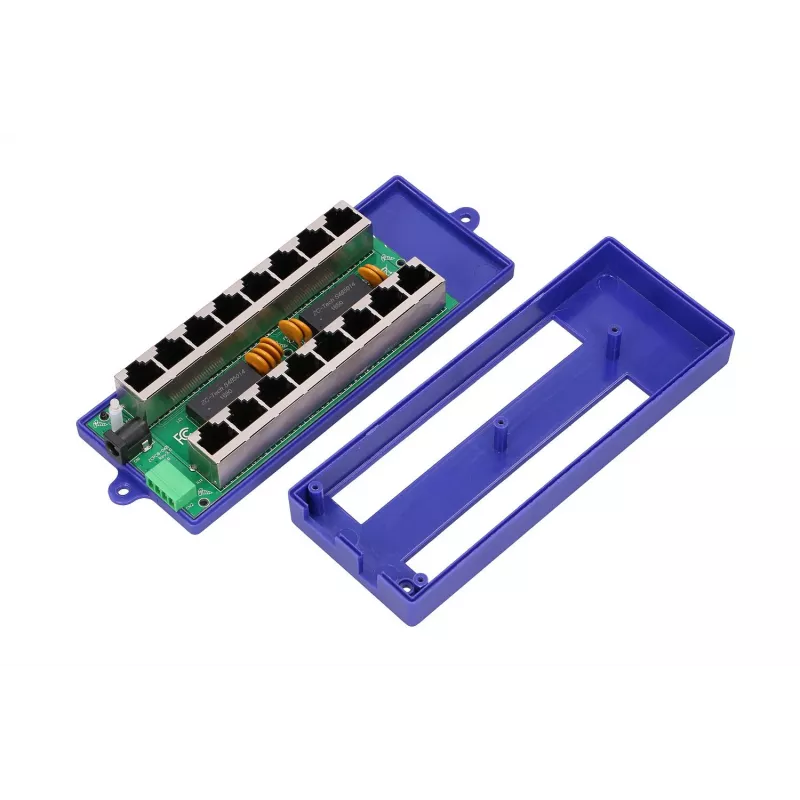

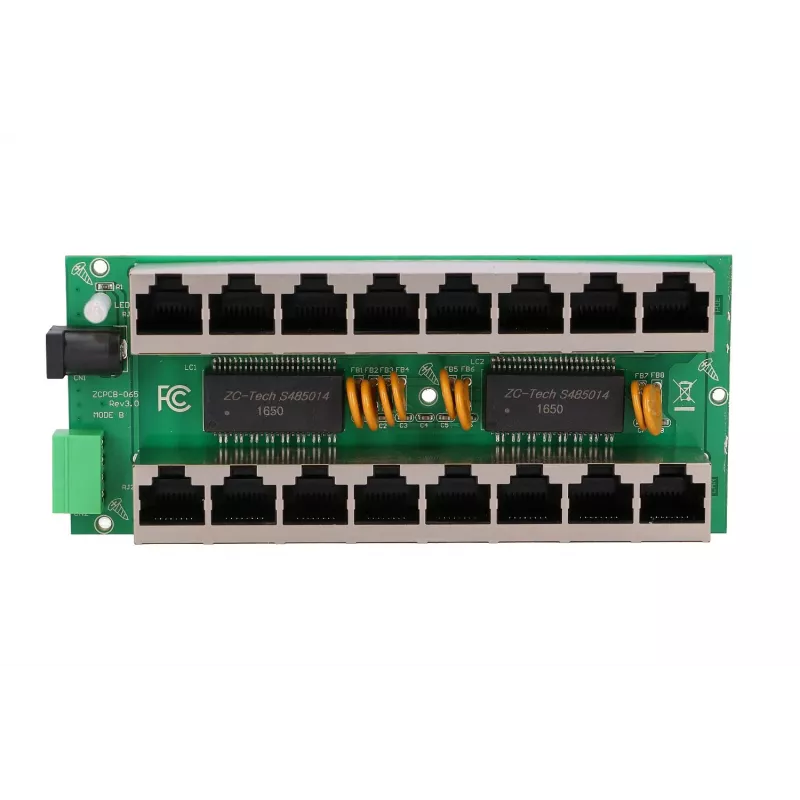

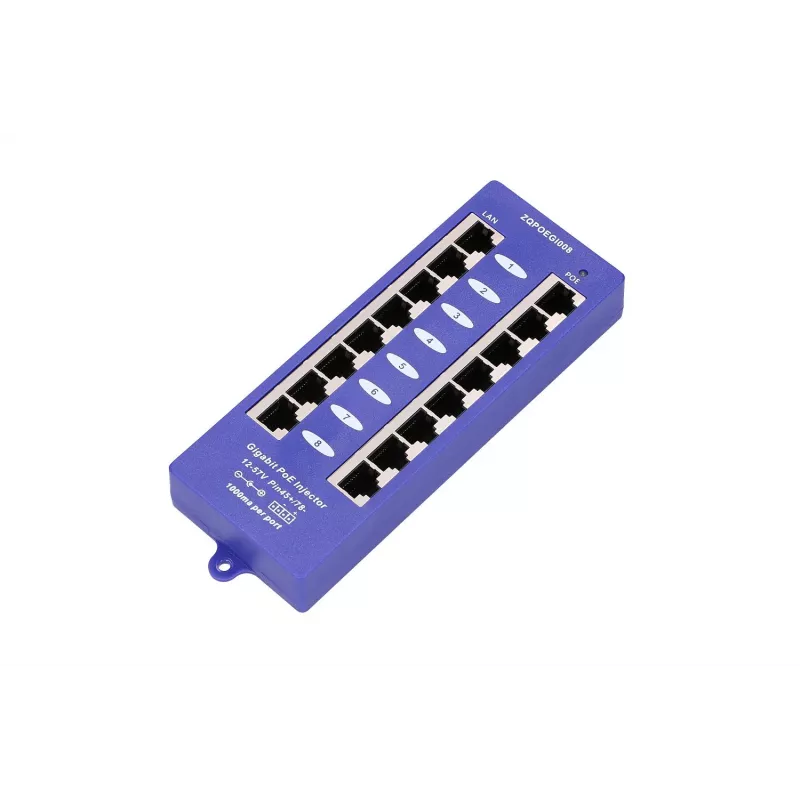

Der Extralink PoE-Injektor Gigabit 8 Port ist ein 8-Port-PoE-Injektor, der 10/100/1000 Mbps Ethernet unterstützt und gleichzeitig Daten- und Stromübertragung über RJ45-Stecker ermöglicht. Das Gerät verfügt über 8 PoE-RJ45-Buchsen und einen DC-Stromeingang (5,5 mm). Es arbeitet nach Modus B (Pins 4/5 = +, 7/8 = -), während die Daten über die Standard-Datenpaare (1/2 & 3/6) übertragen werden. Das Gerät ist für die Verwendung mit einem externen AC-DC-Netzteil vorgesehen; die Gesamtausgangsleistung darf die maximale Nennleistung des Netzteils nicht überschreiten.

Vorteile

Der Injektor liefert Gigabit-Durchsatz auf allen acht Ports und fügt gleichzeitig PoE-Strom auf den angegebenen Paaren hinzu, wodurch gleichzeitige Strom- und Datenübertragung über Standard-Ethernet-Verkabelung ermöglicht wird. Sein kompaktes Format (ca. 200 × 270 × 320 mm) und ein einziger 5,5-mm-DC-Eingang vereinfachen Installation und Verkabelung. Die empfohlene Leistungsrichtlinie (ca. 10 W pro RJ45-Kit, wobei 1 Kit = 2 RJ45-Buchsen) hilft bei der Auswahl eines geeigneten AC-DC-Adapters und verhindert eine Überlastung des Netzteils.

Geeignet für

• Stromversorgung von PoE-fähigen Access Points, IP-Kameras und VoIP-Telefonen
• Netzwerkbereitstellungen in kleinen bis mittleren Büros und im Einzelhandel, die bis zu acht PoE-Ports erfordern
• Hinzufügen von PoE-Funktionen zu Nicht-PoE-Switches oder älteren Netzwerkgeräten

Technische Daten

• Ports: 8 PoE-RJ45-Buchsen (Gigabit 10/100/1000 Mbps)
• PoE-Modus: Modus B (Pins 4/5 = +, 7/8 = -)
• PoE-Spannung: 48 V (typisch)

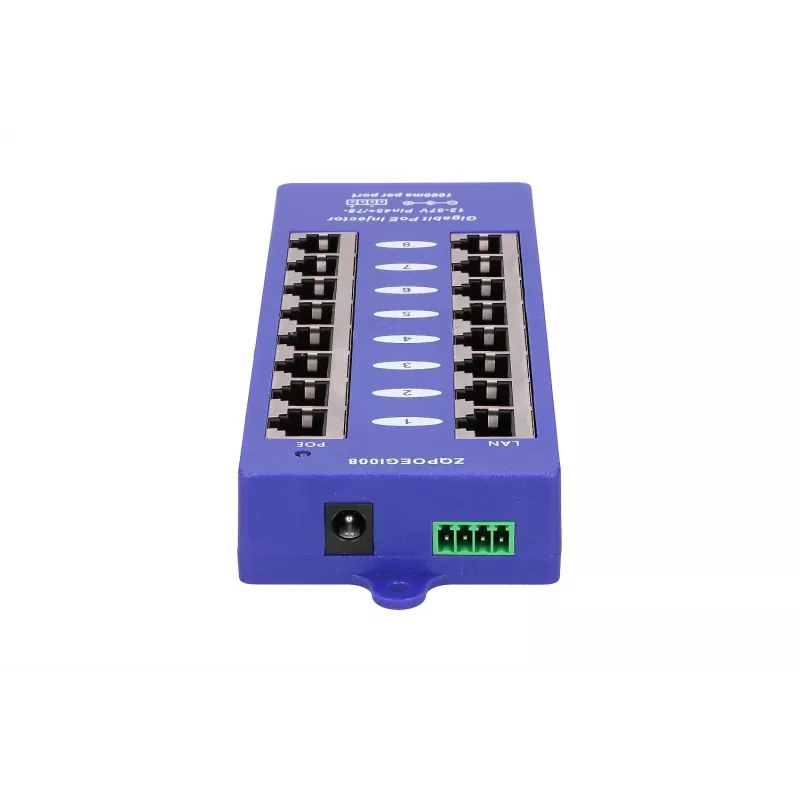

• Stromeingangsanschluss: 5,5 mm DC
• Empfohlene Leistung: ca. 10 W pro RJ45-Kit (1 Kit = 2 Buchsen); für 8 Ports ≈ 80-W-Adapter
• Abmessungen (ca.): 200 × 270 × 320 mm

Verwendung

Verbinden Sie ein Standard-Ethernet-Kabel von Ihrem Switch, Hub oder PC mit den LAN-RJ45-Steckern am Injektor. Schließen Sie PoE-fähige Geräte an die PoE-RJ45-Buchsen an; diese Buchsen übertragen sowohl Daten als auch Strom gemäß der Modus-B-Verdrahtung. Schließen Sie einen kompatiblen AC-DC-Adapter an den 5,5-mm-DC-Eingang an und stellen Sie sicher, dass die maximale Ausgangsleistung des Adapters den gesamten Leistungsbedarf aller angeschlossenen Geräte deckt oder übertrifft. Überprüfen Sie die Kabelverdrahtung und Gerätekompatibilität, bevor Sie das System mit Strom versorgen.

Empfehlungen

Verwenden Sie einen AC-DC-Adapter, der nach der empfohlenen Formel (ca. 10 W pro RJ45-Kit) dimensioniert ist. Wenn Sie alle acht Ports mit Strom versorgen, wählen Sie einen Adapter mit einer Nennleistung von mindestens 80 W, um eine Überlastung des Netzteils zu vermeiden. Verwenden Sie hochwertige Cat5e- oder bessere Kabel und stellen Sie sicher, dass angeschlossene Geräte Modus B PoE unterstützen.
