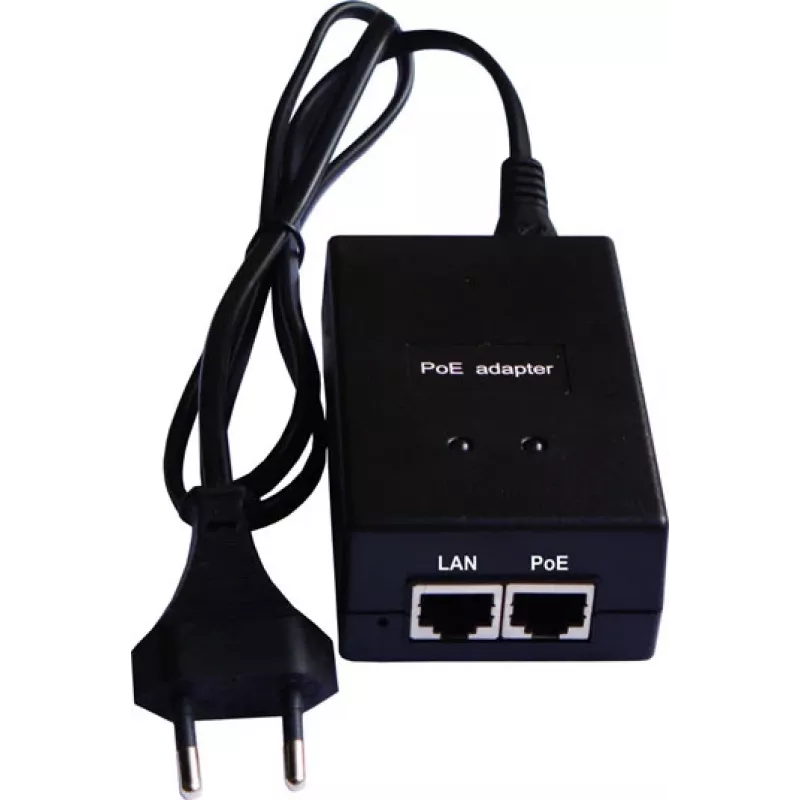

PoE-Injektor extra digital POE-004 1-Kanal 48V 15W für Einzelgeräte-Stromversorgung über Ethernet

Der extra digital POE-004 ist ein einkanaliger PoE-Injektor, der 48 V DC und bis zu 15 W über ein Standard-Ethernet-Kabel an ein Powered Device liefert. Er wurde entwickelt, um eine Non-PoE-Verbindung mit Strom zu versorgen und wird typischerweise zwischen einem Netzwerk-Switch und einem Gerät wie einer IP-Kamera, einem Wireless Access Point oder einem VoIP-Telefon installiert. Der Injektor entspricht IEEE 802.3/802.3u für 10/100Base-T-Verbindungen und liefert Strom auf den Paaren 4,5(+) und 7,8(-) des RJ-45-Kabels und unterstützt Entfernungen von bis zu 100 Metern.

Vorteile

Der POE-004 bietet eine kompakte Plug-and-Play-Lösung zur Stromversorgung eines einzelnen Geräts, ohne separate Stromkabel verlegen zu müssen. Er liefert einen geregelten 48-V-DC-Ausgang mit einer Toleranz von 45,6–50,4 V und integrierten Sicherheitsreserven, erfüllt die erforderliche Umwandlungseffizienz von mindestens 80% und umfasst Schutzfunktionen, die sich in kontrollierten Grenzwerten für Restwelligkeit/Rauschen und Überschwingen widerspiegeln. Das Gerät akzeptiert einen breiten Wechselstrom-Eingangsbereich (90–264 V AC, 47–63 Hz) und hält den Betrieb unter typischen Innenraumbedingungen aufrecht.

Geeignet für

• Stromversorgung einer einzelnen IP-Kamera
• Versorgung eines Wireless Access Points
• Stromversorgung eines VoIP-Telefons
• Hinzufügen von Strom zu einem Non-PoE-Netzwerksegment mit bis zu 100 m Länge

Technische Spezifikationen

• Eingangsspannung: 90–264 V AC, 47–63 Hz
• Max. Wechselstrom: 0,6 A
• Einschaltstrom: max. 40 A (115 V AC, Kaltstart, Volllast, 25 °C)
• Ausgangsspannung: +48 V DC (Toleranz 45,6–50,4 V)
• Ausgangsleistung: bis zu 15,4 W (Last 0–0,4 A)
• Restwelligkeit & Rauschen: 480 mVp-p
• Anstiegszeit: ≤50 ms; Überbrückungszeit: ≥10 ms bei 80% Maximallast, 115 V AC
• Umwandlungseffizienz: ≥80%
• Überschwingen: ≤10% über Nennspannung
• PoE-Verkabelung: Stromversorgung über Paare 4,5(+) und 7,8(-) von RJ-45
• Maximale Kabellänge: bis zu 100 m
• Betriebstemperatur: 0 °C bis 40 °C
• Betriebsfeuchtigkeit: 20%–90% nicht kondensierend

Verwendung

Schließen Sie den Wechselstromeingang des Injektors an eine geeignete Steckdose (90–264 V AC) an. Stecken Sie das Netzwerkkabel von Ihrem Switch in den Dateneingangsport des POE-004 und verbinden Sie den Ausgangs-RJ-45-Port mit dem Powered Device. Das Gerät speist 48 V DC auf den Paaren 4,5 und 7,8 ein und versorgt das Gerät über eine Entfernung von bis zu 100 Metern mit Strom. Stellen Sie sicher, dass Kabel und Anschlüsse in gutem Zustand sind und das Powered Device 48 V PoE auf den angegebenen Paaren akzeptiert.

Empfehlungen

Installieren Sie den Injektor an einem trockenen, belüfteten Innenstandort innerhalb der angegebenen Temperatur- und Feuchtigkeitsbereiche. Verwenden Sie Cat5e- oder bessere Verkabelung für eine zuverlässige Stromversorgung über bis zu 100 m. Überprüfen Sie vor dem Anschließen die Kompatibilität des Geräts mit 15 W PoE und 48 V auf den Paaren 4,5 und 7,8.
