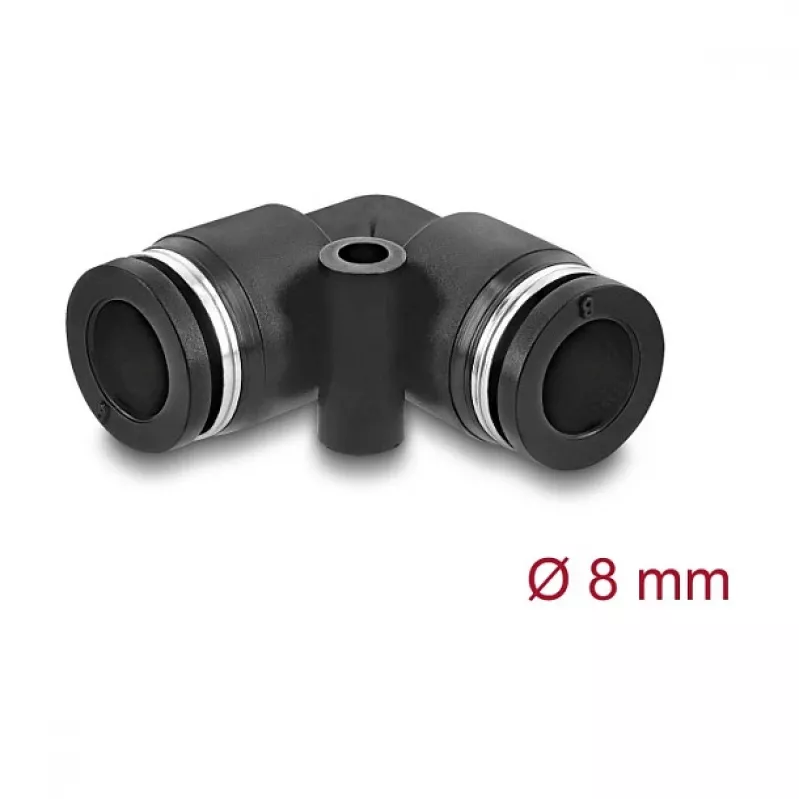

Pneumatikverbinder DELOCK 8 mm 90° abgewinkelt mit Befestigungsloch, schwarz, Metall/Kunststoff, Innengewinde, 30 mm

DELOCK 8 mm Pneumatikverbinder mit 90°-Winkeldesign und Befestigungsloch, kombiniert Metall- und Kunststoffkomponenten für zuverlässige Verbindungen in Druckluft- und Pneumatiksystemen. Der Verbinder hat ein Innengewinde und eine Gesamtlänge von 30 mm, in Schwarz ausgeführt. Er ist für kompakte Schlauchführung vorgesehen und ermöglicht die feste Befestigung an Maschinen, Platten oder Rahmen für stabile Installation und einfachere Wartung.

Vorteile

Das abgewinkelte 90°-Design ermöglicht platzsparende Schlauchführung und reduziert das Risiko von Knicken, während die gemischte Metall-/Kunststoffkonstruktion eine Balance aus Festigkeit und Korrosionsbeständigkeit bietet. Das integrierte Befestigungsloch erlaubt eine schnelle und sichere Fixierung an Befestigungspunkten und verhindert ein Verrutschen oder Lösen des Schlauchs. Der Verbinder bietet hohe Dichtheit und eine dauerhafte Verbindung mit schneller Installation, die keine Spezialwerkzeuge erfordert.

Geeignet für

• Druckluftleitungen in Werkstätten und Maschinen
• Pneumatische Automatisierungssysteme mit begrenztem Platz
• Platten- oder Rahmenmontage, bei der eine feste Schlauchführung erforderlich ist

Technische Spezifikationen

• Verbinder-Typ: Pneumatikverbinder (Innengewinde)
• Schlauchgröße: 8 mm
• Winkel: 90°
• Länge: 30 mm
• Materialien: Metall und Kunststoff
• Ausführung: Schwarz
• Montage: integriertes Befestigungsloch
• Marke: DELOCK, MPN: 60746, EAN: 4043619607464

Verwendung

Drücken Sie den 8-mm-Pneumatikschlauch fest in den Verbinder, bis er einrastet, und ziehen Sie dann das Innengewinde von Hand am Gegenstück fest. Verwenden Sie das Befestigungsloch, um den Verbinder mit einer geeigneten Schraube oder einem Bolzen entsprechender Größe an einer passenden Oberfläche zu fixieren. Achten Sie auf korrekte Ausrichtung, um Spannungen am Schlauch zu vermeiden. Überprüfen Sie die Verbindung visuell und führen Sie vor der Nutzung eine Dichtheitsprüfung unter Betriebsdruck durch.

Empfehlungen

Verwenden Sie Schläuche mit der passenden Größe (8 mm) und kompatible Gewindeanschlüsse. Vermeiden Sie übermäßiges Biegen in der Nähe des Verbinders und sichern Sie die Befestigungsschraube so, dass der Verbinder stabil, aber nicht zusammengedrückt wird. Überprüfen Sie die Dichtungen regelmäßig und ersetzen Sie den Verbinder, wenn Verschleiß oder Undichtigkeiten auftreten.
