PIR-Bewegungssensor Panasonic EKMB1300100K Betriebsspannung 2,3–4 V

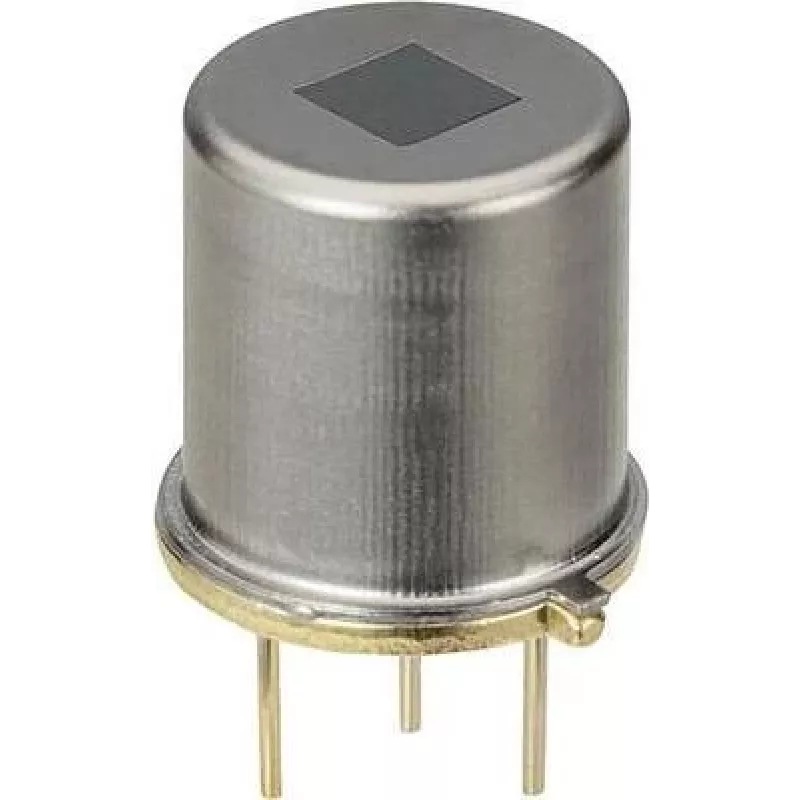

Panasonic EKMB1300100K ist ein passiver Infrarot-Bewegungssensor (PIR), der zur Erkennung menschlicher Bewegungen mit geringem Stromverbrauch entwickelt wurde. Der Sensor ist für einen Versorgungsspannungsbereich von 2,3–4 V spezifiziert und eignet sich für batteriebetriebene und Niederspannungs-Gleichstromelektronik. Das kompakte Modul integriert ein stabiles PIR-Sensorelement und ein Standard-Ausgangsverhalten für den einfachen Anschluss an Mikrocontroller, Lichtsteuerungen und Alarmsysteme.

Vorteile

Der Sensor bietet eine zuverlässige Erkennung menschlicher Bewegungen bei minimaler Stromaufnahme und eignet sich daher für energiebewusste Anwendungen. Sein breiter Betriebsspannungsbereich ermöglicht eine flexible Integration in Systeme, die Einzelzellen-Lithiumbatterien, Knopfzellen mit Aufwärtswandlern oder gängige Niederspannungs-Gleichstromversorgungen verwenden. Der kompakte Formfaktor und der branchenübliche Signalausgang vereinfachen die Installation in beengten Gehäusen und Nachrüstprojekten.

Geeignet für

• Anwesenheitserkennung in Räumen, Fluren und kleinen Büros
• Automatische Lichtsteuerung und Energiesparsysteme
• Batteriebetriebene Alarm- und Sicherheitsgeräte
• Eingebettete Projekte mit Mikrocontrollern (IoT-Knoten, intelligente Sensoren)

Technische Hauptspezifikationen

• Erkennungstyp: Passiver Infrarotsensor (PIR) für menschliche Bewegungen
• Betriebsspannung: 2,3–4 V DC
• Stromverbrauch: Optimiert für Niedrigstrombetrieb (typische Werte hängen von den Betriebsbedingungen ab)
• Signalausgang: Standard-Digitalausgang, kompatibel mit TTL/CMOS-Logikpegeln innerhalb des angegebenen Versorgungsspannungsbereichs
• Typische Montage: Platten- oder Gehäusemontage mit geringem Platzbedarf
• Umgebungseignung: Für den Innenbereich bei Standardtemperaturbereichen vorgesehen (genaue Grenzwerte den Herstellerdaten entnehmen)

Anwendung

Schließen Sie den Sensor an eine geeignete 2,3–4-V-DC-Versorgung und die Bezugsmasse an und führen Sie dann den Digitalausgang auf einen Eingangspin eines Mikrocontrollers oder auf eine Logikpegelschnittstelle Ihrer Steuerplatine. Lassen Sie nach dem Einschalten eine kurze Aufwärmzeit zu, damit der PIR stabil arbeitet. Implementieren Sie eine einfache Signalfilterung und Entprelllogik in der Firmware oder Hardware, wenn die Zielanwendung eine stabile Ereigniserkennung in Umgebungen mit intermittierenden thermischen Störungen erfordert. Konfigurieren Sie bei Batteriebetrieb Schlaf- oder Aufwachsequenzen im System, um die Betriebsdauer zu verlängern, und berücksichtigen Sie dabei die Erkennungs- und Stabilisierungszeiten des Sensors.

Empfehlungen

Platzieren Sie den Sensor so, dass er freie Sicht auf den überwachten Bereich hat, und richten Sie ihn nicht direkt auf HLK-Auslässe, Fenster mit direkter Sonneneinstrahlung oder Wärmequellen, um Fehlauslösungen zu reduzieren. Verwenden Sie für eine zuverlässige Leistung in eingebetteten Designs die empfohlene Versorgungsspannung im Bereich von 2,3–4 V und befolgen Sie die Erdungs- und Entkopplungspraktiken. Konsultieren Sie vor der endgültigen Integration das technische Datenblatt des Herstellers, um genaue Angaben zu Zeitverhalten, Empfindlichkeitseinstellungen und Umgebungsgrenzwerten zu erhalten.
